项目 | 单位 | 规格 | |

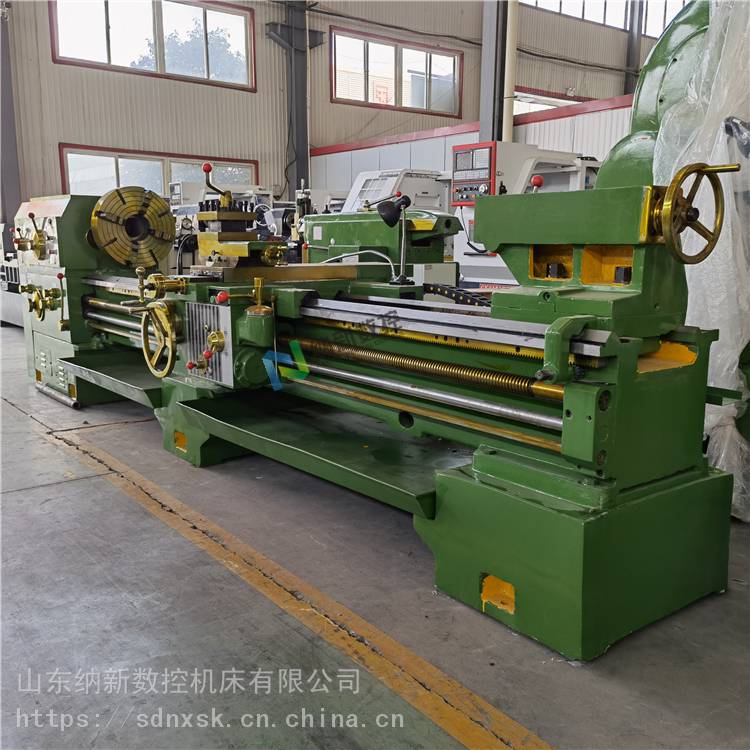

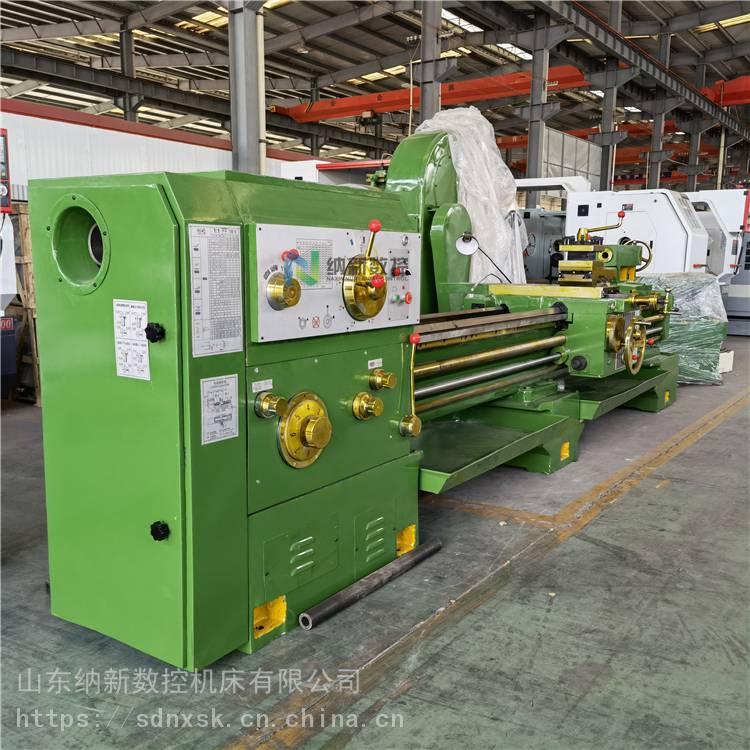

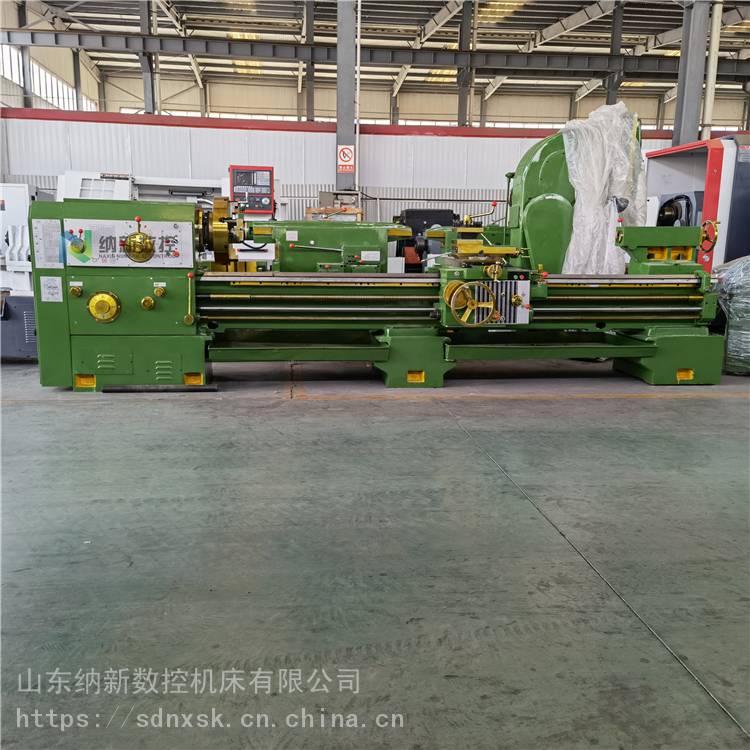

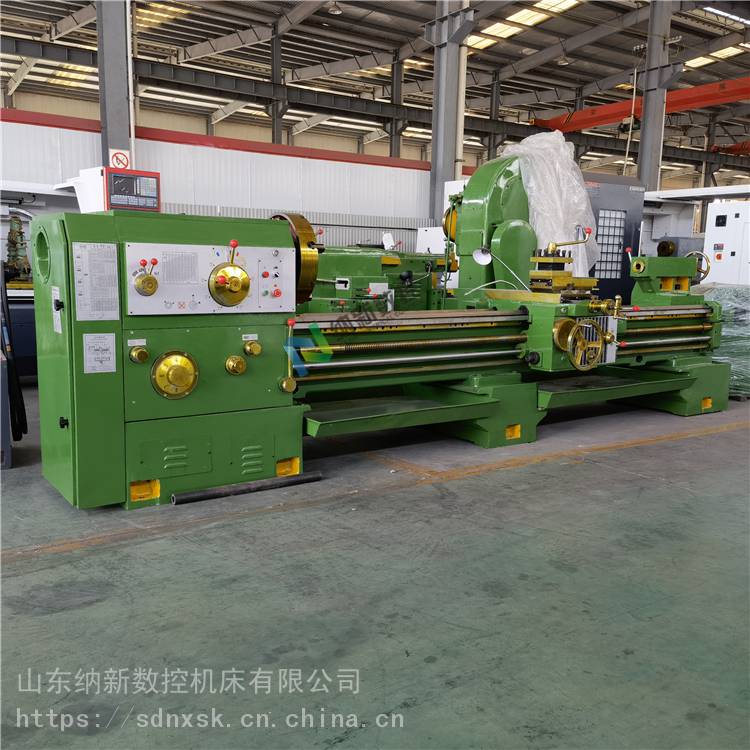

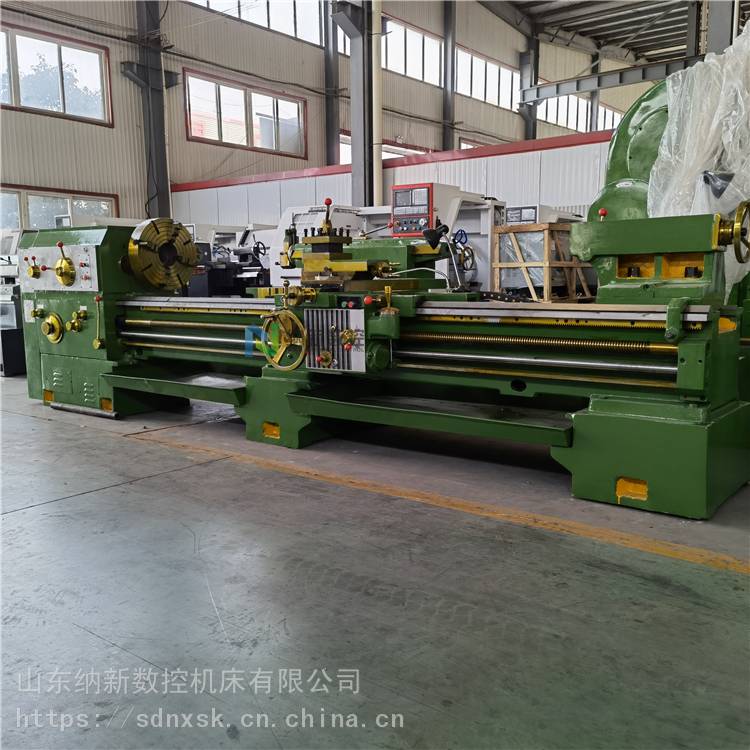

型号 | — | CW6163 | |
床身上回转直径 | mm | 630 | |
刀架上回转直径 | mm | 350 | |
工件长度 | mm | 3000 | |
主轴通孔直径和轴头型式 | mm | 105，D11 | |
主轴前端锥孔直径和***锥度 | mm | 120，莫氏No.5 | |
主轴转速级数和范围 | r/min | 7.5-1000 (18种) | |
纵进给量级数和范围 | 范围1：1 | mm/r | 0.06-1.52（32种） |
范围16：1 | 1.6-24.3（32种） | ||
用交换齿轮微量进给范围 | mm/r | 0.06-0.912 | |
横向进给量与纵向进给量的比率 | — | 1/2 | |
床鞍快速速度 | mm/min | 4000 | |
机床丝杠螺距 | mm | 12 | |
螺纹种类、范围 | 公制螺纹 | mm | 1-240 (50种） |
英制螺纹 | tpi | 14-1（26种） | |
模数螺纹 | mm | 0.5-120（53种） | |
径节螺纹 | tpi | 28-1（24种） | |
下刀架横向行程 | mm | 315 | |
上刀架行程 | mm | 200 | |
床尾套筒行程 | mm | 250 | |
床尾套筒锥度 | — | No.5 | |
床身导轨宽度及淬火硬度 | mm | 550 RC52 | |
床身导轨硬度 | RC | 52 | |
主电机功率 | kW | 11 | |
快速电机功率 | kW | 1.1 | |
冷却泵电机功率 | kW | 0.9 | |
机床净重/机床毛重 | kg | 3700/4700 | |
机床轮廓尺寸（长×宽×高） | mm | 3690×1380×1450 |
