RG59 + 2 x 1.5mm2同轴电缆

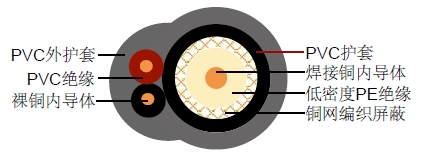

结构
| 内导体1 | 铜包钢(CCS) | 0.58 mm |
|---|---|---|
| 绝缘 | 低密度PE | Φ3.70 &plu***n;0.10 mm |
| 外导体(屏蔽) | 裸铜 | 180 x 0.10 mm |
| 屏蔽覆盖率 | 94% | |
| 护套 | PVC | Φ6.20 &plu***n;0.10 mm |
| 内导体 2 | 裸铜 | 2x 1.50mm2 |
| 绝缘 2 | PVC | 2 x Φ2.60 &plu***n;0.10 mm |
| 外护套 | PVC/低烟无卤 | Φ11.490 &plu***n;0.30 mm |
电气和物理性能
| 特性阻抗 | 75&plu***n;5 Ohm |
|---|---|
| 标称电容 | 67 pF/m |
| 传播速度 | 66% |
| 绝缘电阻 | >2000 Mohm.Km |
| 内导体电阻 | 158 Ohm/Km |
| 外导体电阻 | 11 Ohm/Km |
| 工作温度范围 | -25°C - +80 °C |
| 线芯电阻 | 12 Ohm/Km |
| 测试/工作电压(***大) | 2 KV/0.3 KV |
| 铜重量 | 42.1 Kg/Km |
| 电缆重量(大约) | 186.9 Kg/Km |
| 屏蔽有效性 | >55 dB |
衰减
| 频率(MHZ) | 衰减 (DB/100 M) | 衰减 (DB/100 FT) |
|---|---|---|
| 50 | 7.4 | 2.26 |
| 100 | 10.7 | 3.26 |
| 200 | 15.7 | 4.79 |
| 400 | 22.7 | 6.92 |
| 500 | 25.7 | 7.84 |
| 600 | 28.7 | 8.75 |
| 860 | 34.8 | 10.61 |
| 1000 | 38.0 | 11.59 |
回波损耗
| 30 | 300 MHz>31dB |
| 300 | 600 MHz>28dB |
| 600 | 900 MHz>24dB |
