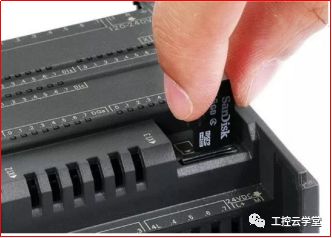

玩过S7-200 ***ART的朋友应该发现，CPU右下角有一个SD卡槽，如图1-1所示。

图1-1

平时没有插入存储卡也可以进行编程及运行， ***ART的这个卡槽不像300里必须要依赖卡来存储程序，而且不需要专用的卡，市面上任意品牌的TF卡（4G-16G）都可以使用，如果碰到插入卡无法识别，可更换其它卡测试。那么这个卡槽到底有什么作用呢？今天我们就来介绍一下这个卡槽到底能能做什么。西门子预留这个卡槽有三个作用：

一、 固件升级。

二、 程序传输。

三、 ***出厂。

一、固件升级：***初的作用就是为了方便固件升级，什么是固件升级呢？就好比安卓手机的刷机功能，出厂的时候固件版本并没有那么高，后面出的新功能需要***新的固件版本才能支持，如果需要返厂更新故障就很麻烦，现在我们只需要从西门子******固件升级包，解压到存储卡中就可以很方便进行固件升级。具体步骤如下：

1.1、***固件升级包，可直接点击下面链接到西门子******。

https://.cn/automation/cn/zh/automation-systems/industrial-automation/simatic-controller/simatic-s7-controller/***art200/Pages/px

也分享一个***新版V2.3的百度云盘链接。

链接：https:///s/18H7muD_usTCJ1XkCCqyNLA 密码：6s33

1.2、将***的固件升级包进行解压，解压后有两个文件，如图1-2所示。将两个文件一起***到存储卡。

图1-2

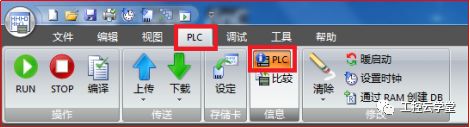

1.3、断开CPU电源，将装有升级包的存储卡插入卡槽，给CPU重新送电，正常情况就会看到RUN状态灯（绿色）和STOP状态灯（***）以1HZ频率交替闪烁，直到只有STOP灯闪烁（大约10秒）表示固件升级完成。断开电源拔出存储卡重新上电就可以使用了。在PLC信息中可查看固件版本，如图1-3和1-4所示。

图1-3

图1-4

从V2.3开始支持软件在线升级固件，如图1-4中点击“固件更新”，选择***的固件文件（一定要选对CPU型号），点击“更新”即可开始在线升级，如图1-5所示。更新过程中切勿断开电源和***接，否则可能造成更新失败。

图1-5

二、程序传输：除了可以在线通过软件***程序外，***ART还可以利用存储卡传输程序到CPU。步骤如下：

2.1、建立程序传输文件。编写好程序后通过软件将程序***到CPU，断电后将存储卡插入卡槽，再点击“PLC”下的“设定”，如图  所示。打开设定存储卡对话框，如图1-6所示。弹出图1-7对话框，勾选需要的块点击“设定”即可。

图1-6

图1-7

2.2、打开存储卡会发现里面有一个文件和一个文件夹，如图1-8所示。将这两个文件***到其它存储卡根目录下，那么该存储卡就具备了程序传输功能。

图1-8

2.3、断开CPU电源，将装有程序传输文件的存储卡插入卡槽，重新上电自动将程序传输到CPU，待RUN状态灯（绿色）闪烁完成切换成STOP状态灯（红灯），断电后拨出存储卡即可。

注意：程序传输的CPU型号及模块配置必须与建立传输文件前的配置完全一致，否则可能造成传输失败会传输后无法运行。

三、***出厂：当忘记CPU保护密码，也可以利用存储卡对CPU执行***出厂设置。步骤如下：

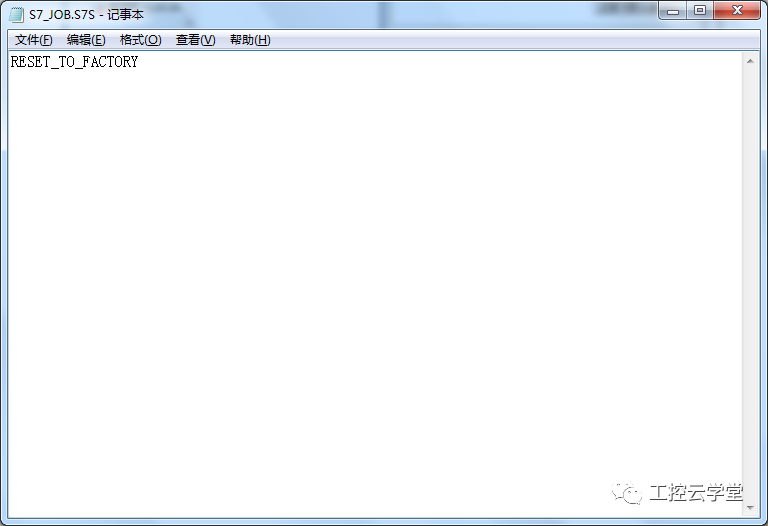

3.1、建立***出厂文件。新建一个记事本文件，将文件名称及后缀名改为S7_JOB.S7S，如果后缀名隐藏后要调出后缀名，如图1-9所示。命名完成后用记事本打开文件，写入RESET_TO_FACTORY，如图1-10所示。保存后将文件***到存储卡。

图1-9

图1-10

3.2、断电后讲存储卡插入卡槽后重新上电，会看到RUN状态灯（绿色）闪烁一下后切换成STOP以1HZ频率闪烁，表示***出厂成功，断电拔出存储卡即可。如果没有看到绿灯闪烁可能是***出厂文件没建立好，检查文件名、大小写、下划线等，检查文件没问题就换一个存储卡试一下。
