智能型***式断路器(以下简称断路器),该断路器适用于交流50Hz,额定电压400V、690V，额定电流6300A及以下的配电网络中,用来分配电能和保护线路,防止电源设备遭受过载、欠电压、短路、单相接地等故障的危害。断路器具有智能化保护功能，选择性保护范围广而 ，能提高供电可靠性。
◇交流额定电流630A～6300A； ◇短路分断能力80kA～100kA（有效值）；
◇具有3级和4级； ◇抽屉式和固定式；
◇具有隔离功能； ◇分断能力高，零飞弧；
◇多种智能控制器，提供不同功能； ◇可上进线或下进线；
◇执行IEC60947-2、GB14048.2-2001标准； ◇获强制性产品“3C”标志。
正常工作条件和安装条件
◇周围空气温度为-5℃～+40℃，且24h的平均值不超过+35℃（特殊定货的除外）；
◇安装地点的海拔不超过2000m；
◇安装地点的空气相对湿度在温度为+40℃时不超过50%；在较低温度下可以有较高的相对湿度， 湿月的月平均 温度不超过+25℃，该月的平均相对湿度不超过90%，并考虑因温度变化发生在产品表面上的凝露；
◇污染等级为3级；
◇断路器主电路及欠电压脱扣器线圈、电源变压器初级线圈的安装类别为IV，其余辅助电路、控制电路安装类别为Ⅲ；
◇断路器应按本说明书安装要求安装。断路器的垂直倾斜度不超过5°；
◇断路器安装在柜体小室内，且加装门框，防护等级达IP40；加装门框及密封透明罩，防护等级达IP54。
结构与功能
基本功能
◇过载长***、短路短***、短路瞬时、单相接地保护功能；
◇显示功能：整定电流、动作电流显示；
◇自检功能：过热保护、微机自诊断；
◇故障记忆：故障电流时间值、相序记忆；
◇试验功能；
可选功能
◇负载；
◇功能表功能；
◇断线诊断功能；
◇MCR接通分断及越限跳闸功能；
◇RS485串行通讯接口；
◇谐波影响系数显示功能。
结构简介

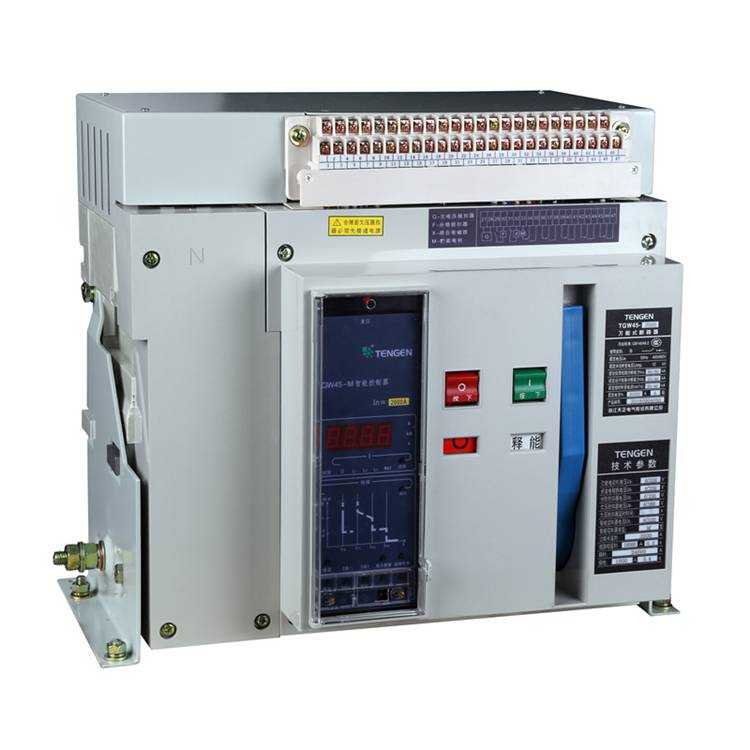

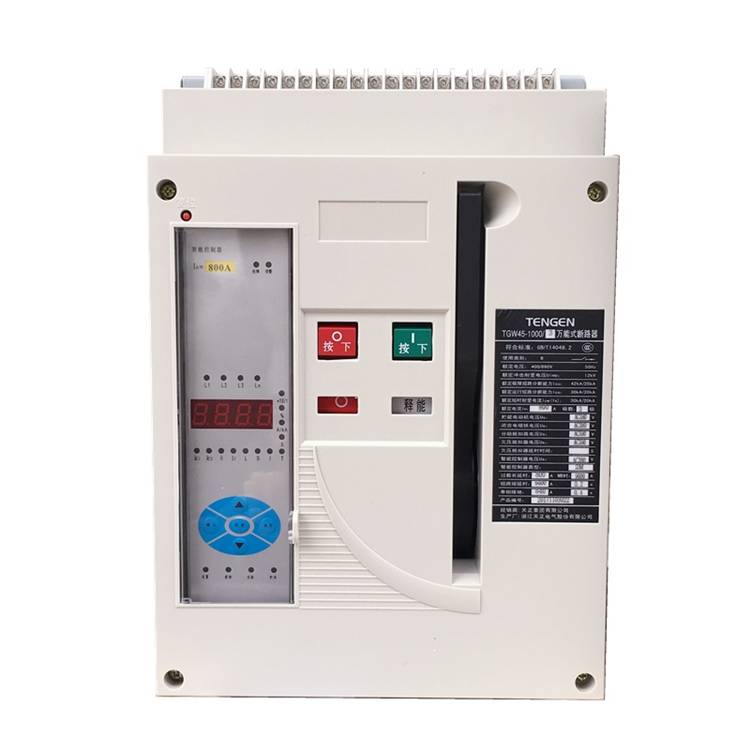

断路器具有结构紧凑、体积小等特点。断路器主体由绝缘壳体、触头系统、智能脱扣器，操作机构、电动贮能机构等部件构成。固定式断路器由主体加安装板组成；抽屉式断路器由主体加抽屉座组成，抽屉座内的导轨能带动断路器主体拉进拉出，其有三个工作位置：“连接”、“试验”、“分离”，位置变化通过手柄摇动来实现。三个位置的指示通过抽屉下端底座上的白色指针显示。
当处于“连接”位置时，主回路和二次回路均接通；当处于“试验”位置时，仅二次回路接通，主回路断开，此位置可进行一些必要的试验；当处于“分离”位置时，主回路、二次回路均断开.
额定电压
指断路器长期工作的标准电压（对三相系统指线电压）。电力系统在运行中允许有±5％的波动，断路器必须适应在电压变化范围内能长期工作，为此断路器出厂时都以工作电压进行鉴定。
注:小区配电室使用的380V断路器额定电压为450V
额定电流
指在额定频率下长期通过此电流时，断路器无损伤，且各部分发热不超过长期工作时允许发热温度。
我国规定额定电流为：200、400、630、（1000）、1250、1600、（1500）、2000、3150、4000、5000、6300、8000、10000、12500、16000、20000A
注:小区一般使用450V断路器额定电流为:630A
额定开断电流
断路器在开断操作时，首先起弧的某相电流称为开断电流。在额定电压下，能保证正常开断的短路电流称为额定开断电流。它是标志断路器开断能力的一个重要参数。
我国规定额定开断电流为：1.6、3.15、6.3、8、10、12.5、16、20、25、31.5、40、50、63、80、100kA等。
