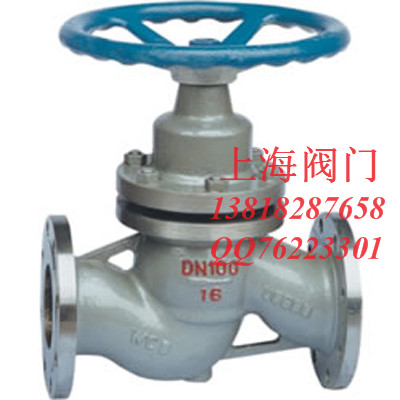

J40HX-16G 型柱塞截止阀由于密封圈采用新型非金属材料制成，具有经受长期高温、高压而不丧失弹性的性能，而且柱塞与密封圈之间的接触面积大，再者，密封圈系混合材料性能好，因此，密封可靠，经久。主要适用于冶金、电业、化工、炼油、化肥、轻工、食品等行业中。
【产品特点】
1、在阀门中柱塞与密封采用过盈配合，通过调节中法兰螺栓预紧力,使密封环压缩所产生的侧向力与阀体中孔面及柱塞外圆密封
2、由于密封环采用回弹性强、耐磨性高的密封材料，所以密封可靠，提高阀门的使用寿命
3、本阀门结合柱塞阀的无泄漏优点和截止阀启闭快的特点，成为一种结构新颖，用途广泛的新品种
【执行标准】
设计标准： GB12233-89、12235-89
结构长度：GB12221-89
法兰连接：GB79-59、GB113.1～9113.26
传动方式：手动
试验与检验：ZBJ160006、GB4981
【性能规范】
|
公称压力 |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
|
壳体试验压力（MPa） |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
|
高压密封试验压力（MPa） |
1.76 |
2.75 |
4.4 |
7.04 |
11.0 |
|
低压气密封试验压力（MPa） |
0.5～0.7 |
||||
|
适用介质 |
水、蒸汽、（C） |
硝酸类（P）、醋酸类（R） |
|||
|
适用温度（℃） |
≤425 |
≤200 |
|||
