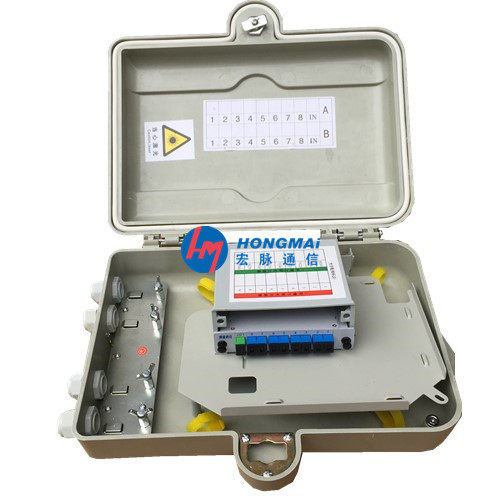

室外配线箱产品介绍

1、室内型箱体采用电板材料，表面经静电喷塑处理，室外型箱体采用德国进口箱体（防护等级1P66),***的工艺水准；
2、可提供需12、24、48、72个光终端点，并可实现光缆的直通和盘储；
3、接续模块可抽出到箱体外操作，简单，方便；
4、卡接式安装FC、SC两种适配器；
5、确保光纤处于任何位置时，曲率半径大于40mm;
6、有可靠的光缆固定、开剥、接地保护装置；
7、可挂墙或挂杆安装。

a、主要技术指标：

b、工作环境：光纤配线箱不适合露天使用，如需使用，应采取保护措施

C、环境温度：-40℃~ +60℃

d、相对湿度：≤95％（+40℃）

e、大气压力：70kPa～106kPa

f、工作波长：850nm 1310nm 1550nm

g、光纤连接器损耗（含插入、互换、重复）：≤0.5dB

h、光纤连接器回波损耗：PC≥40dB、UPC≥50dB、APC≥60dB

i、 光纤连接器插拔寿命：＞1000次

j、绝缘电阻：＞2x104ΜΩ（测试电压为500VDC）

k、抗电强度：＞3000VDC/1min不击穿、无飞弧.

: FTTH光纤到户系列: 光纤快速连接器、冷接子、PLC光分路器盒、光纤桌面盒、光纤面板、皮线光缆、光纤楼道箱、光缆分线箱、光缆开剥器等 ODF光纤配线系列：光纤配线架、光缆交接箱、ODF箱、光纤分纤盒，一体化托盘、束状.带状尾纤、光纤跳线、熔接盘、光纤适配器等箱体附件系列：法兰卡条，十二位卡条，储纤筒，三叶绕线环，四叶绕线环，绕线盘，理线环，光缆固定柱，光缆固定座等。
结构
a) 产品结构图
楼道（室内，外）光纤分纤、配线箱采用两层结构，外层主要由光分插片固定装置及蝶形引入光缆盘绕固定装置及储纤装置组成；内层配有光纤熔接盘片和皮缆熔接盘等。
1）楼道（室内，外）光纤分纤箱金属塑料材质各举例示意（见图三、图四、图五、图六）
图十一 1：32光分插片规格尺寸
c） 产品配置（见表三）
表三 楼道（室内，外）光纤分纤箱产品配置
