桥梁支座的作用是什么?
(1)传递上部结构的支承反力,包括恒载和活载引起的竖向力和水平力;
(2)保证结构在活载、温度变化、混凝土收缩和徐变等因素作用下的自变形,以使上、下部结构的实际受力情况符合结构的静力图式
滑动球铰支座 设计图:是提供制造厂编制施工详图的依据,深度及内容应完整但不冗余,在设计图中,对于设计依据、荷载资料(包括作用)、技术数据、材料选用及材质要求、设计要求(包括制造和安装、涂装及运输等)、结构布置、构件截面选用以及结构的主要节点构造等均应表示清楚,以利于施工详图的顺利编制,并能正确体现设计的意图
1、可承受竖向载荷
2、具有抗竖向拉力的性能保证竖向上下结
构不脱节
3、具有抗水平力的性能保证水平结构不脱落
4、可适应
径向、环向的位移要求
5、可适应任意方向的转角要求
6、减震支座具有良
好的减震性能
7、支座通过球面传力不出现力的缩颈现象作用在上、下结
构的反力比较均匀
8、支座不用橡胶承压不存在橡胶老化对支座的影响使
用寿命长。

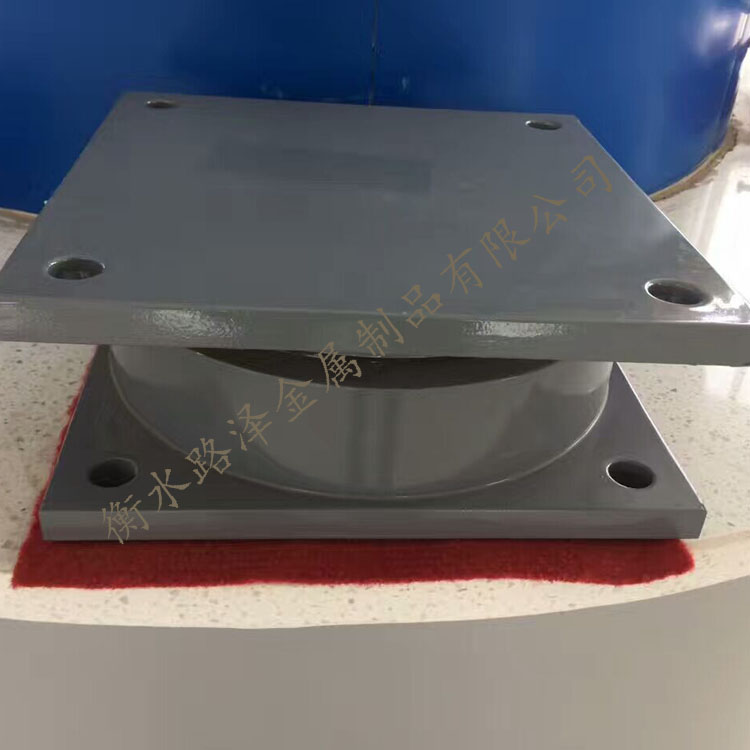

球铰支座

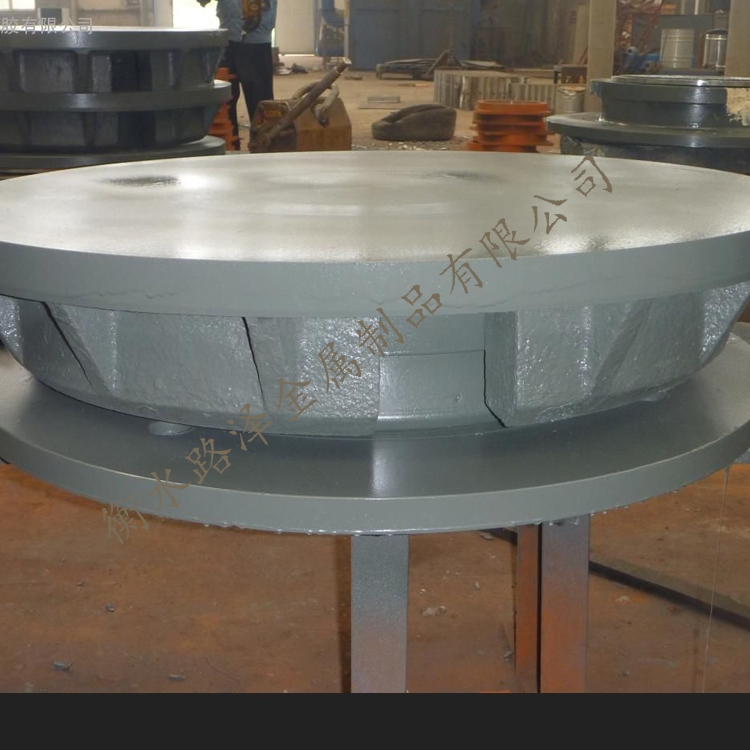

钢结构支座,又名网架支座,分减震球型钢支座和抗震球型钢支座亦称为万向转动球铰支座。
【万向球铰支座】有一些特殊的节点,要求支座顶板偏大,无形中加大了顶板的力臂;另外当节点要求支座能实现大转角,而支座所处牛腿非水平状态时,则需对支座时特殊设计,以防止转角提前占用而影响正常的转角功能。这就需要不断加强支座的抗压、拔的能力,还需采用非常手段加强支座水平抗剪强度,以满足压、拉、弯、剪复合力作用下,支座能够正常转角,释放弯矩、扭矩,对构件起到良好的保护作用。
