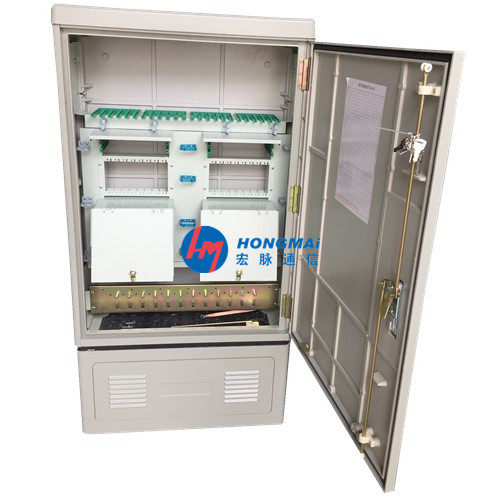

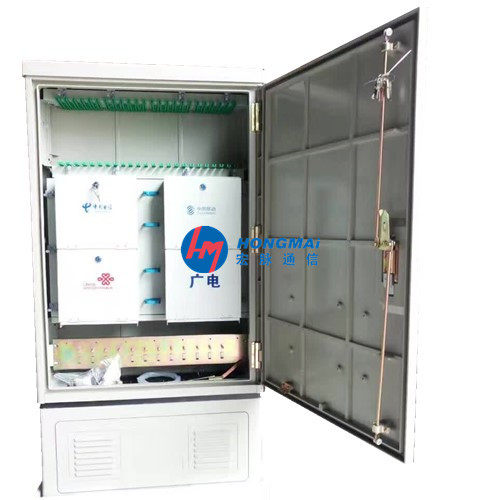

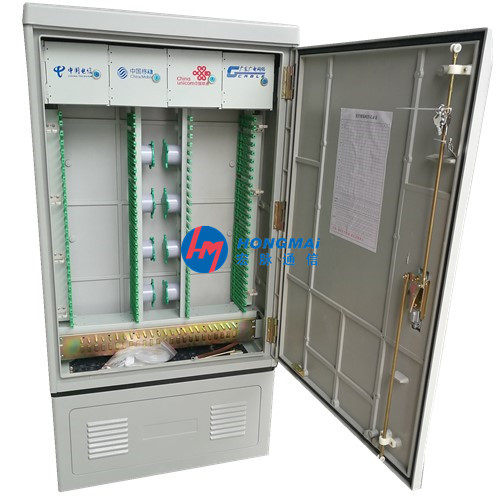

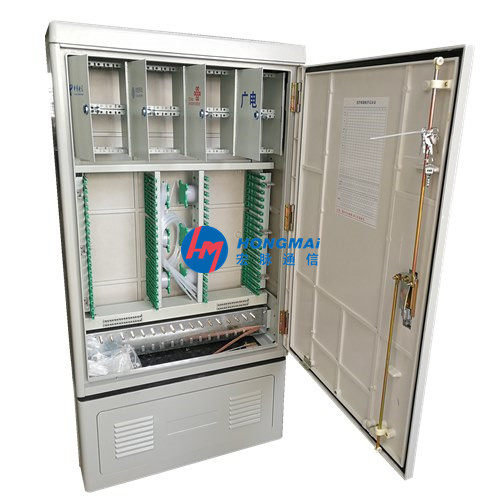

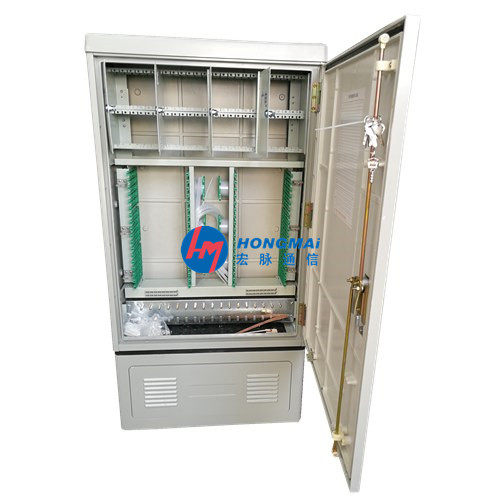

1152芯四网合一光缆交接箱（共建共享FTTH）
三网合一光缆交接箱、三网融合光缆交接箱、光交箱、FTTH光交箱、OCC光交箱、室外光交箱、户外光交箱、落地式光交箱、壁挂式光交箱、架空式光交箱、无跳接光交箱、免跳接光交箱、普天光交箱、华脉光交箱、96芯光交箱、144芯光交箱、288芯光交箱、360芯光交箱、576芯光交箱、720芯光交箱、1152芯光交箱、1440芯光交箱】
中国电信光缆交接箱：三网合一共建共享光缆交接箱96芯144芯288芯576芯720芯容量可分为17芯和34芯，可分别适用于尾纤型分光器和适配器封装型分光器的安装。 三网合一光缆交接箱图3.1 12芯熔接配线一体化模块3.3.4按箱内配置适配器类型可分为FC、SC、LC型。3.3.5芯托盘尺寸应通用、互换；应可通过增配附件与其它12芯端子盘兼容，满足与现有箱体的兼容与改造。3.4 命名光交命名由中国联通企业标准标识、设备标识、特征位、场景位、型式位、规格位组成，

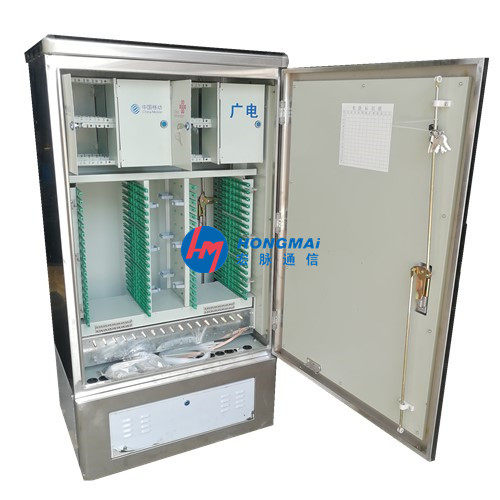

按材质分类，可分为IP65级不锈钢和不饱和聚酯玻璃纤维增强材料（***C）。
按容量分类，光缆交接箱主要有48 芯、72芯、96 芯、144 芯、288 芯、360芯、576芯，720芯，960芯，1152芯，1440 芯几种。
结构
一般的光缆交接箱均由：箱体、一体化熔接盘、光缆固定板、 挂纤柱几部分组成。
特点
交接箱具有配线、熔接、贮纤、调纤功能，有顽强地抗野外环境的性能，并能抵受剧烈的气候变化和恶劣的工作环境，箱体密封性能良好，防护等级达IP65级要求。
箱体可为前开门或前后开门，箱内有充足的布纤、贮纤空间，有足够的绕线盘、挂线钩，方便用户操作。
模块化设计，布局合理，功能多，密度大。
采用防盗门锁形，安全可靠，具有良好的防***功能。箱体有灵活的进出光缆结构和灵活的内连接结构。
可采用FC或SC型适配器，适配器40°斜角，可避免弧光直射人眼。
光缆加强芯根据客户需要，也可采用光缆固定罩壳形式，适用于普通和带状光缆。
接地方式：箱体共有两层地，一层为保护地，光缆加强芯与保护地相接。另一层为机架地，该两层地之间互不相通，分别通过各自的接地线通向机房大地。
在箱体内设有专门的光缆直通熔接区，两端光缆在直通熔接区内连通。
箱体底部高、空间大，便于光缆引入时有更大的曲率半径，安装操作施工方便。
机架有良好的接地系统。
机内塑料件采用阻燃材料。
使用条件
工作温度：-40℃～+60℃
相对湿度：≤95% （+40℃时）
大气压力：70～106Kpa
贮运温度：-40℃～+60℃
防潮防雨防尘防盗符合 YD/T988-1998标准
技术参数
绝缘电阻：接地装置与箱体金工件之间的绝缘电阻应不小于2x104MΩ,试验电压为直流电500V。
耐电压水平：接地装置与箱体金工件之间的耐电压水平应不小于3000V（直流电）1min不击穿无飞弧。
光纤连接器损耗（含插入、互换、重复性）不大于0.5dB。
光纤连接器回波损耗：PC型≥40dB UPC型≥50dB APC型≥60dB
光纤连接器插拔耐久寿命>1000次
箱体各表面能承受与表面垂直的压力大于980N，箱门打开后，在外端应能承受的垂直压力大于200N光缆
交接箱使用说明书
一、 概述
1. 本产品是用于光纤接入网中主干光缆与配线光缆节点的连接设备，可以实现光纤的熔接.存储以及分配调度等功能。产品技术标准符合YD/T988-2007。
2. 特点
1）箱体采用高强度***C不饱和聚脂防腐蚀特种合成材料制作，具有高隔热性,能抵御剧变气候和恶劣的工作环境.
2）箱体采用门锁，生久品牌锁，安全可靠。
3）可以实现光缆的互联，交叉连接和光纤的盘储。
4）有可靠的光缆固定和接地保护装置。
5）使用熔接配线一体化模块，适合FC,SC光纤适配器卡装；并可放入分路器进行光分配。
6）光纤的分配和调度均为全正面化操作。
3. 技术指标
1）使用条件
环境温度：－20℃～＋60℃
贮运温度：－25℃～＋55℃
相对湿度：≤95％（＋40℃时）
大气压力：70Kpa~106Kpa
2）光电性能
连接器插入损耗（包括插入、互换、重复）≤0.2dB
回波损耗：FC/PC≥45dB FC/UPC≥50 dB FC/APC≥60 dB
插拔耐久寿命大于1000次。
4.箱体特点
1）机箱密封防护等级：GB4208/IP65
2）静负荷能力：箱壳≥980N 侧表面≥500N 门铰链≥200N
3）绝缘电阻：高压防护地与机架间绝缘电阻大于1000MΩ（500V/DC）
4）耐电压强度：高压防护地与机架间通以直流电3000V历时1分钟不击穿且无飞弧现象发生。
二、规格
1.产品外形尺寸：1030*550*310,1450*750*320,1450*750*540
2.***容量：72芯96芯144芯288芯360芯432芯576芯720芯864芯1152芯
三、安装
2）预埋地脚螺钉，保证地脚螺钉的中心距离为438mm*180mm，螺钉高出水平面50mm（也可采用膨胀螺栓固定）。
3）将箱体放在水泥基座上，其固定孔与预埋地脚螺钉对齐放置，然后将地脚螺钉锁紧，安装时应使箱体与水泥基座保持垂直水平。在已有水泥基座的情况下，用4个M10×60膨胀螺钉固定即可。
四、使用与操作
1）箱体的开启
通过专门的***开启，关闭箱门。
2）光纤配线原理
采用光缆与光缆交叉连接方式。即进局光缆与配线尾纤，出局光缆与另一配线尾纤分别进行熔接与成端。两者之间用跳线尾纤进行交叉连接。
3）光缆进出和固定
光缆从箱体底部进入箱体。光缆进入箱体后用开剥去光缆保护层，开剥长度根据实际情况决定，将光缆在开剥处用喉箍固定在箱内的光缆固定板上；将光缆加强芯固定在固定板上的缆芯固定轴上。
4）光纤的熔接
卸下熔配模块上的盖板，熔接前光纤保护套管穿入纤芯，然后将光缆纤芯端头与尾纤纤芯端头按光缆熔接工艺熔接，再盘入熔配一体模块的熔接盘。熔接好的尾纤，引入到熔配一体模块的配线盘内，并插入到相应的适配器。
5）双头尾纤（跳线）的连接
将熔接好的熔配模块装入箱内，将双头尾纤(跳线)两端分别插入相应的适配器上，余纤盘在线环上，完成光纤的链接。
6）PLC分路器的盘纤与连接
将微型PLC分路器用495胶水固定在熔配一体化托盘内部，然后将其分支引入绕线盘进行盘纤。接着将该PLC分路器的输入输出端拧上对应型号的适配器卡接在熔配一体化托盘的槽口上即可。
