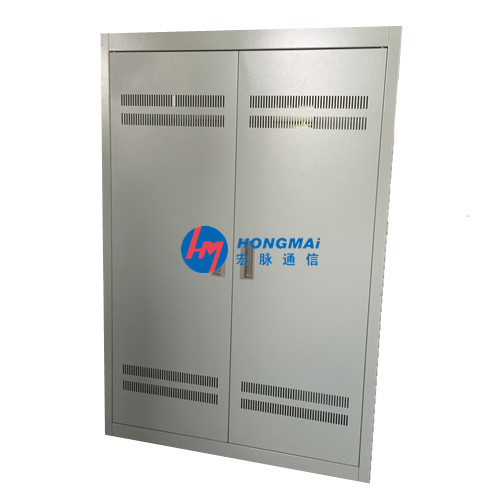

720芯三网合一光纤配线架
684芯直插式三网合一光纤配线架 光纤配线架参数性能简介
产品名称：ODF光纤配线柜、ODF配线架、光纤配线架、ODF机柜、ODF配线柜
材质：冷轧板
安装标准： 19英寸安装.
材 料： 材料全部要求为Q235以上优质冷轧钢板，顶底框，立柱材料厚度1.5mm以上.
规 格： 高*宽*深MM:2260*600*600及高(2000或2200或2260)*宽(600或800)*深(600*800).
颜 色： RAL:7035灰白色;GY-09冰***;Z44浅驼***可选;也可以定制.
前 门： 钢化玻璃门,铁门,网孔铁门可选.
后 门： 铁门,网孔铁门,单开门或双开门可选.
进线方式： 能同时满足上下进线.
表面处理： 机架整体采用静电喷塑处理.
整体结构： 机架整体为拼装式结构，全正面操作.
机架接地： 机柜保证电气导通，有完善的接地系统.
光纤配线架（ODF）用于光纤通信系统中局端主干光缆的成端和分配，可方便地实现光纤线路的连接、分配和调度。随着网络集成程度越来越高，出现了集ODF、DDF、电源分配单元于一体的光数混合配线架，适用于光纤到小区、光纤到大楼、远端模块及无线***的中小型配线系统。
外观结构
1、机架结构形式
1）机架结构有封闭式、半封闭式和敞开式。
2）机架高度分为2600mm、2200mm和2000mm三类。其宽度推荐选用120mm的整数倍，深度推荐选用300mm、450mm及600mm。
3）机架外形尺寸的偏差不超过&plu***n;2mm；外表面对底部基准面的垂直度公差不大于3mm。
2、机械活动部分
机械活动部分应转动灵活、插拔适度、锁定可靠、施工安装和维护方便。门的开启角应不小于110°，间隙不大于3mm。
3、引入光缆弯曲半径
引入光缆进入机架时，其弯曲半径应不小于光缆直径的15倍。
4、机架结构
结构应牢固，装配应具有一致性和互换性，紧固件无松动。外露和操作部位的锐边应倒圆角。
5、保护套、衬垫及纤芯和尾纤弯曲半径
光缆光纤穿过金属板孔及沿结构件锐边转弯时，应装保护套及衬垫。纤芯、尾纤无论处于何处弯曲时，其曲率半径应不小于30mm。
6、机架的表面
涂覆层应表面光洁，色泽均匀、无流挂、无***；金属件***刺锈蚀。
7、结构装置上的文字、图形、符号和标志
结构装置上的文字、图形、符号和标志应清晰、完整、无误。
光纤配线架结构
典型ODF架的结构图：ODF架应具有可靠终端光缆和灵活分配光纤的功能，并为保护接地端子的引出提供方便。光纤分配架由机架、子架、盘、熔接盒、保护熔接点的附件、光纤适配器以及尾纤组成。该架应具有终端光缆和存放多余尾纤的地方，并且有放置光衰耗器的位置。
光纤配线架特点
既可单独装配成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜/架内构成综合配线架。具有光缆引入、固定和保护功能，光缆终端与尾纤熔接功能，调线功能和跳纤存储，光缆纤芯和尾纤的存储和保护功能等。既可装入配线架机柜，也可该做壁挂安装。
结构件采用加厚镀锌钝化处理冷轧钢板和表面喷涂工艺，光纤分配盘采用掺杂阻燃材料的塑料材质，轻便灵活，又结实耐用。大径盘绕环设计使尾纤和跳纤的曲率半径每处都保持在40mm以上。
配线箱内采用抽屉式结构，操作时可抽出，完毕后放回。
光纤配线架应用
用于配线间和设备间光缆的端接、使用和管理，在综合布线系统中，ODF架适用于设备间的水平布线或设备端接，以及集中点的互配端接。 坚固及易于安装的设计，减少安装与操作费用，较大的正面标识空间方便端口识别。
壁挂式光纤配线架可钟固定于墙体上，一般为箱体结构，适用于光缆条数和光纤芯数都较小的场所。机架式光纤配线架可钟安装在标准机柜中，适用于较大规模的光纤网络。
机架式配线架又分为两种，一种是固定配置的配线架，光纤耦合器被钟固定在机箱上；另一种采用模块化设计，用户可根据光缆的数量和规格选择相对应的模块，便于网络的调整和扩展。
光纤配线架主要参数
光纤分配架组成及功能
连接器型号
连接器性能
软光纤外径
光纤配线架常用分类
按照接口数量来分：12口ODF单元、24口ODF单元、36口ODF单元、48口ODF单元、72口ODF单元等
按照放置方式来分：立式、卧式等
按照结构的不同来分：壁挂式和机架式
