PLC常见的输入元件有按钮、行程开关、接近开关、转换开关、拨码器、各种传感器等，输出设备有继电器、接触器、电磁阀等。正确地连接输入和输出电路，是确保PLC安全可靠作业的条件。
1、与主令电器元件连接
如下图所示是与按钮、行程开关、转换开关等主令电器类输入设备的接线示意图。图中的PLC为直流汇点式输入，即一切输入点共用一个公共端COM，一起COM端内带有DC24V电源。若是分组式输入，也可参照下图的办法进行分组连接。
2、与旋转编码器连接
旋转编码器是一种光电式旋转测量设备，它将被测的角位移直接转换成数字信号（高速脉冲信号）。因些可将旋转编码器的输出脉冲信号直接输入给PLC，运用PLC的高速计数器对其脉冲信号进行计数，以取得测量成果。不同类型的旋转编码器，其输出脉冲的相数也不同，有的旋转编码器输出A、B、Z三相脉冲，有的只要A、B相两相，***简略的只要A相。
如上图所示是输出两相脉冲的旋转编码器与FX系列PLC的连接示意图。编码器有4条引线，其间2条是脉冲输出线，1条是COM端线，1条是电源线。编码器的电源可所以外接电源，也可直接运用PLC的DC24V电源。电源“-”端要与编码器的COM端连接，“+ ”与编码器的电源端连接。编码器的COM端与PLC输入COM端连接，A、B两相脉冲输出线直接与PLC的输入端连接，连接时要注意PLC输入的呼应时间。有的旋转编码器还有一条屏蔽线，运用时要将屏蔽线接地。
3、与传感器连接
传感器的种类许多，其输出办法也各不相同。当选用接近开关、光电开关等两线式传感器时，因为传感器的漏电流较大，可能呈现过错的输入信号而导致PLC的误动作，此刻可在PLC输入端并联旁路电阻Ｒ，如下图所示。当漏电流缺乏lmA时能够不考虑其影响。
式中：I为传感器的漏电流（mA），UOFF为PLC输入电压低电平的上限值（V），RC为PLC的输入阻抗（KΩ），RC的值依据输入点不同有差异。
4、与多位拨码开关连接
假如PLC操控系统中的某些数据需求常常修正，可运用多位拨码开关与PLC连接，在PLC外部进行数据设定。如下图所示为一位拨码开关的示意图，一位拨码开关能输入一位十进制数的0～9，或一位十六进制数的0～F。
如下图所示4位拨码开关拼装在一起，把各位拨码开关的COM端连在一起，接在PLC输入侧的COM端子上。每位拨码开关的4条数据线按必定次序接在PLC的4个输入点上。由图可见，运用拨码开关要占用许***LC 输入点，所以不是十分必要的场合，一般不要选用这种办法。
PLC与输出元件的连接
PLC开关量输出的有：
继电器输出：输出交直流都能够，电压规模宽，电流大，动作频率低，一般1Hz左右。
晶体管输出：只能输出直流，一般是30V以下，电流小，动作频率高，***高可达200KHz或更高。
晶闸管输出：只能输出交流，一般是60-450V，电流大，动作频率高，价格贵。
模拟量输出的有：
电压输出，一般是-10V到+10V电压输出。
电流输出，一般是0-20mA、4-20mA电流输出。
PLC与输出设备连接时，不同组（不同公共端）的输出点，其对应输出设备（负载）的电压类型、等级能够不同，但同组（相同公共端）的输出点，其电压类型和等级应该相同。

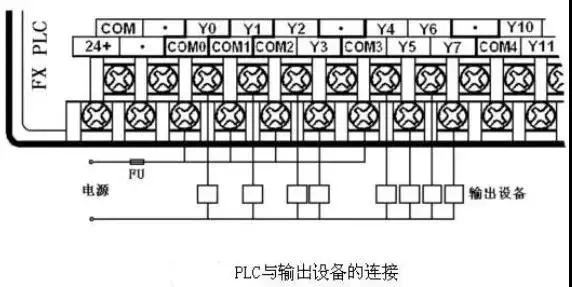

要依据输出设备电压的类型和等级来决议是否分组连接。如下图所示以FX2N为例阐明PLC与输出设备的连接办法。图中接法是输出设备具有相同电源的状况，所以各组的公共端连在一起，否则要分组连接。图中只画出Y0-Y7输出点与输出设备的连接，其它输出点的连接办法相似。
1、与***负载元件连接
PLC的输出端常常连接的是***输出设备（***负载），为了******电路断开时产生的电压使PLC内部输出元件形成损坏。因而当PLC与***输出设备连接时，假如是直流***负载，应在其两头并联续流二极管；假如是交流***负载，应在其两头并联阻容吸收电路。如下图所示。
图中，续流二极管可选用额外电流为1A、额外电压大于电源电压的3倍；电阻值可取50~120Ω，电容值可取0.1~0.47μF，电容的额外电压应大于电源的峰值电压。接线时要注意续流二极管的极性。
2、与七段LED显现器连接
PLC可直接用开关量输出与七段LED显现器的连接，但假如PLC操控的是多位LED七段显现器，所需的输出点是许多的。
如上图所示电路中，选用具有锁存、译码、驱动功能的芯片CD4513驱动共阴极LED七段显现器，两只CD4513的数据输入端A～D共用PLC的4个输出瑞，其间A为***低位，D为***高位。LE是锁存使能输入端，在LE信号的上升沿将数据输入端输入的BCD数锁存在片内的寄存器中，并将该数译码后显现出来。假如输入的不是十进制数，显现器平息。
LE为高电平时，显现的数不受数据输入信号的影响。明显，N个显现器占用的输出点数为P=4＋N。假如PLC运用继电器输出模块，应在与CD4513相连的PLC各输出端接一下拉电阻，以防止在输出继电器的触点断开时CD4513的输入端悬空。PLC输出继电器的状况变化时，其触点可能颤动，因而应先送数据输出信号，待该信号稳定后，再用LE信号的上升沿将数据锁存进CD4513。
