产品型号：JHCA-C3-2 JHCB-C1 JHCA-C5 JHCB-C3 JHCA-C1,JHB/JHC，JHB-C1,JHB-C2,JHCA-C3,JHB-***，JHCB-C3，JHCA-C8，JHCA-C1,JHCA-C8-2，JHCA-***-2，JHCA-C2-2，JHCA-C2-2
JH系列可控硅触发器分为柜内安装和盘面安装两类。柜内型采用导轨式安装，盘装式智能型采用高性能开关电源，可在极宽的电源波动范围内正常工作，适用于任何地区。具有多种输入规格。控制输入与触发输出完全光电隔离。可以与各种自动化仪表配套使用（对仪表无干扰）。广泛应用于电压（或电流）要求连续平滑调节、低电压大电流以及控制精度要求较高的单、三相控制系统，如采用硅碳棒或硅钼棒为加热体的电炉控温，交、直流电机调速，单、三相半波及全波整流等。
一、主要技术指标
控制输入：0~10mA、 4~20mA、0~20mA、0~5V、1~5V、0~10V、开关量
移相范围：≤178°（单相）
软启或软停时间：0~300S可设定
触发容量：强触发型≤2000A的可控硅；脉冲变压器触发型≤500A的可控硅；
加强型触发型≤1000A 的可控硅；
电源电压：65~264V，没有同步要求
功 耗：<3W

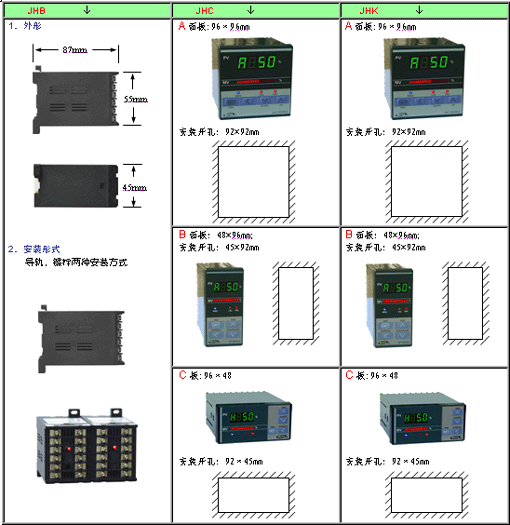

尺寸规格:
二、选型规则
三、选型举例：
例1：需要一台单相触发，柜内安装式移相触发器，控制输入4~20mA，则型号为：JHB-NC1-2
例2：需要一台三相三线制移相触发器，盘面安装，外形尺寸96×96，控制输入0~10mA，具有30秒软启动功能，则型号为：JHCA-C3-1-T1
例3：需要一台三相两路周波过零触发器，外形尺寸48×96竖式，控制输入0~10V，可接受外部开关量闭锁控制，则型号为：JHCB-K5-4-W3

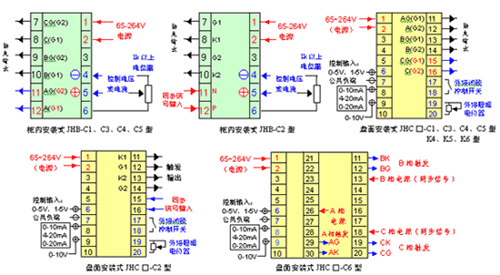

四、端子定义
注：
1、脉冲变压器触发型（C2、C6）的同步信号直接取自主回路，不需要通过同步变压器；
2、其它类型（C1、C3、***、C5、C8）不需另接同步信号。
3、盘面安装式移相触发器19、20端子可以外接10K以上电位器限幅（限制***大电流）。
4、盘面安装式移相触发器17、18端子可以外接开关量闭锁控制。定义为：外部开关接通，触发输出关闭；外部开关断开，触发***，且这一过程是柔性的，可设定0～300S的过渡时间（输出电流逐渐增加），以避免对负载造成冲击；如果用户需要，还可以选择软关断功能。
