TM52系列F8273/76/74/78是一个新的,快速的8051架构,与业界标准8051指令集完全兼容的8位单片机,并保持了8051外围的功能模块。通常情况下,TM52执行指令,比传统的8051架构快六倍。

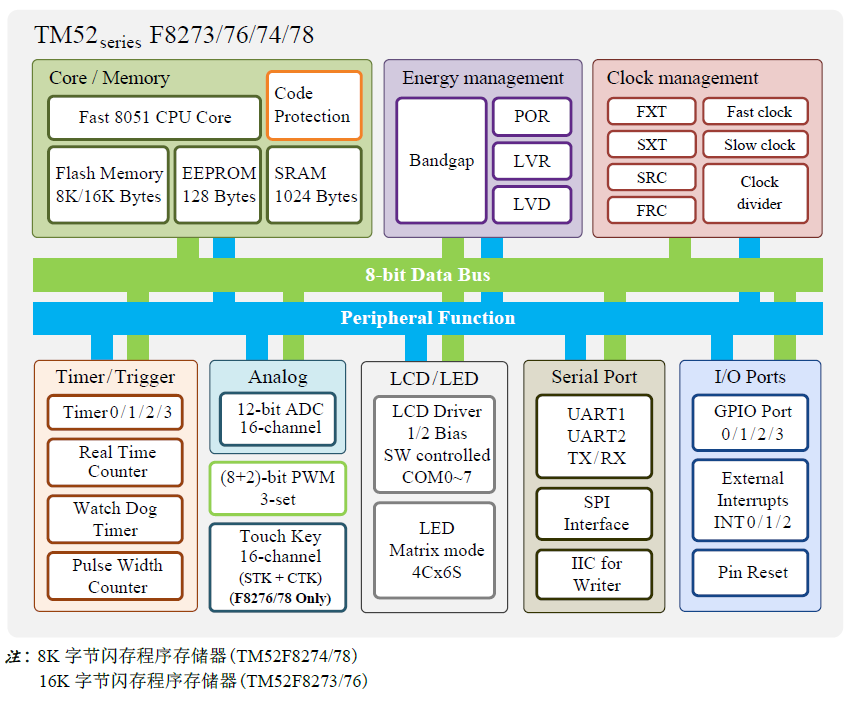

TM52-F8273/76/74/78通过集成多种功能在芯片上,提供更高的性能,更低的成本,能快速进入市场,包括8K/16K字节的闪存(Flash)程序存储器,128字节的EEPROM数据存储器,1024字节SRAM,低电压复位(LVR),低电压检测(LVD),双时钟省电工作模
式,8051标准UART和定时器Timer0/Timer1/Timer2,实时计时器Timer3,LCD/LED驱动器,3组(8+2)位脉冲宽度调制器(PWM),16通道的12位模数转换器(ADC),16通道触摸按键(F8276/78)和看门狗定时器(WDT)。它的高可靠性和低功耗的特性,可广泛适用于消费电子及家用电器产品。
1. 标准8051指令集,快速的机器周期 . 指令执行比传统8051快六倍 2. Flash程序存储器 . 8K字节闪存程序存储器(TM52F8274/78) . 16K字节闪存程序存储器(TM52F8273/76) . 支持ICP(在线编程)或ISP(在系统编程)的闪存程序码 . 在IAP(在应用编程)模式可以作为EEPROM,以字节的方式存取 . 程序码保护功能 . 内建IAP防死机看门狗模式 . 至少1万次的擦写次数 . 至少10年的数据保存时间 3. 128字节EEPROM数据存储器 . 至少5万次的擦写次数 . 至少10年的数据保存时间 4. 总计1024字节SRAM(IRAM+XRAM) . 256字节IRAM在8051内部数据存储器区 . 768字节XRAM在8051外部数据存储区(由MOVX指令存取) 5. 4种系统时钟类型选择 . 快时钟使用外部1~12 MHz晶体(FXT) . 快时钟使用内部RC(12.9024 MHz) . 慢时钟使用外部32768 Hz晶体(SXT) . 慢时钟使用内部RC(SRC, 68 KHz) . 系统时钟可以通过1/2/4/16选项除频 6. 8051标准定时器 – Timer0/1/2 . 16位Timer0,支持T0O时钟输出供蜂鸣器应用 . 16位Timer1 . 16位Timer2,支持T2O时钟输出供蜂鸣器应用 7. 15位Timer3 . 时钟源为慢时钟 . 中断期可选时钟除以32768/16384/8192/128选项 8. UARTs . UART1: 8051标准UART,单线UART选项 . UART2: 第二组额外UART,仅支持模式1和模式3 9. 三个***的“8+2”位的PWM有预分频器/周期调整 10. SPI界面 . 主或从模式选择 . 可编程的传输波特率 . 串行时钟相位和极性选项 . MSB优先或LSB优先可选择 11. 16通道双模式触摸按键(仅F8276/78) . 双模式: 松弛震荡触摸(STK) 或 外部电容触摸(CTK) . 内部参考电容支持 . 自动触摸时钟调变 12. 12位ADC,具有14个通道的外部引脚输入和2通道内部参考电压 . 內部基准***壓源(VBG): 1.22V&plu***n;1%@5V~3V, 25℃ . 內部基准***壓源(VSS): 0V 13. LCD驱动器 . 1~1/8占空比 . 软件控制COM0~7 . 1/2 LCD偏压 14. LED控制器/驱动器 . 正反扫描模式 . ***多10引脚(4 COM x 4 SEG ~ 4 COM x 6 SEG) . 支持COM死区防闪烁 . 三组 8段亮度可调 15. 12来源,4中断优先级 . Timer0/Timer1/Timer2/Timer3中断 . INT0/INT1下降沿/低电平中断 . 端口1引脚电平变化中断 . UART1/UART2 TX/RX中断 . P3.7(INT2)中断 . ADC/触摸按键中断 . SPI中断 16. 引脚中断能将停止模式下的CPU唤醒 . P3.2/P3.3(INT0/INT1)中断和唤醒 . P3.7(INT2)中断和唤醒 . 端口1每个引脚可以定义为唤醒和中断引脚(通过引脚电平变化) 17. ***大26可编程I/O引脚 . CMOS推挽输出 . 伪开漏或开漏输出 . 施密特触发输入 . 引脚上拉可以使能/禁止 . 所有引脚具有高灌电流(70mA@VCC=5V,VOL=0.1VCC) 18. ***的RC振荡看门狗定时器 . 480ms/240ms/120ms/60ms可选择的看门狗超时选项 19. 5种复位 . 上电复位 . 可选的外部引脚复位 . 可选的看门狗复位 . 软件命令复位 . 可选的低电压复位 20. 4级低电压复位 . 2.3V/2.8V/3.6V/4.3V 21. 1级低电压检测 . 2.8V(可关闭) 22. 4种电源工作模式 . 快钟模式/慢钟模式/空闲模式/停止模式 23. 集成的16位循环冗余校验功能 24. 在板仿真/ICE接口 . 使用P3.0/P3.1引脚或P0.0/P0.1引脚 . 与ICP编程引脚共享 25. 工作电压和电流 . VCC =4.3V ~ 5.5V @FSYSCLK=12.9024 MHz (-40℃ ~ 85℃) . VCC =3.6V ~ 5.5V @FSYSCLK=12.9024 MHz (25℃) . VCC =2.8V ~ 5.5V @FSYSCLK=6.4512 MHz . VCC =2.3V ~ 5.5V @FSYSCLK=3.2256MHz . ICC =0.1µA @Stop mode, PWRS***=1, VCC=3V . ICC =10µA @Idle mode, PWRS***=1, VCC=3V 26. 工作温度范围 . –40*C ~ +85*C 27. 封装类型 . 28-pin SOP (300 mil) . 28-pin SSOP (150 mil) . 20-pin SOP (300 mil) . 20-pin TSSOP (173 mil) . 20-pin DIP (300 mil)
