产品介绍
1实际应用
激光焊锡技术使用于广泛的前沿应用，近年来，模块化迅速发展。车辆需求的电子元件的安全性和可靠性高，焊锡质量控制必须是***高水平。通过使用非接触式激光焊锡技术可以实现高质量，高生产率。智能手机对于智能手机和蜂窝手机，基板越来越密集，更薄更轻的设计要求。激光焊锡非常适合复杂的应用，常应用于这一领域。
2优势特点:激光焊锡适合极其小巧复杂部分
激光焊锡过程：预热→ 加热→ 后热→ 冷却。 加热仅局限于辐射区域，加热时预防：在激光焊锡时，在回应一个量的吸收的能量,可能发生突然的温度峰值。过热可能导致恶化的成品的强度和可靠性激光焊锡优势“激光焊锡”和“烙铁式‘’焊接加热原理不同。“在Unix,多年的经验帮助我们建议客户对其产品和应用程序***合适的加热技术
|
产品 |
激光焊锡 |
接触式烙铁头焊锡 |
|
热能转换 |
表面加热 |
热传导 |
|
热发生范围 |
限制 |
发散 |
|
加热时间 |
瞬间 |
缓慢 |
|
温度 |
持续温度上升 |
有限温度上升 |
|
优势 |
适合非常精细部件使在狭窄复杂空间焊锡可行 |
适合大热容量组件焊锡是温度调节简单 |

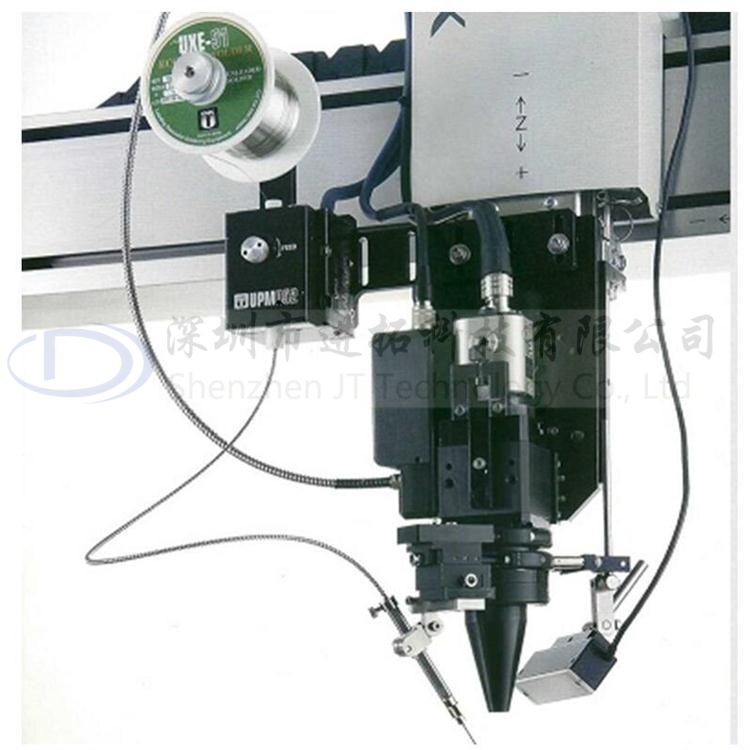

3标准功能 JAPAN UNIX激光 焊锡机器人 激光焊锡应用程序系统 激光头
|
激光振荡器通过光纤传输的激光被激光头缩短为恰当大小和所选指定区域。同轴CCD相机是激光头标配，和诸多其他特性来提高可制造型激光头内部结构激光头区域内部结构周围被空气喷射保护，防止助焊剂烟雾污染光学。为结构紧凑，CCD相机设置在激光光学组件同轴。
|
|
|
4级激光安全特性软件/机械快门 |
阻塞烟，形成稳定的光聚合滑动保护玻璃 |
激光照射位置和收尾工作容易确认标配同轴CCD |
|
激光头的激光发射是***的。可以通过软件系统的外部信号控制，也可以通过控制器上的开关来直接控制机械快门 |
玻璃防止助焊剂烟雾进入头，会对激光聚光透镜产生不利影响。因为是滑动结构，可一步插入和移动，易于维护 |
同轴相机监控确认焊锡位置，快速调整其为激光接触位置 |
激光控制器/共振器 以上型号ULD-746(30W,45W?6?5 ?6?5激光焊锡，控制激光输出是极其重要的。由控制器执行该决定性的输出控制。同时，共振器用光纤连接LD激光，激光能量通过光纤传导到头部ULD-775(75W)由控制器（控制部分）共振器部分和驱动组成该激光装置符合International Elecrotechnical CommissionIEC60825-1:2007标准，也符合Japan Industrial Standard JIS 6802:2011.激光等级是4级。FDA出口美国准许。 适合你工作环境的理想参数很容易设立
|
63组曲线模式程序曲线模式 |
8个能量功率标准容易设立能量功率 |
可选择激光照射位置标记照射位置标记 |
|
激光曲线程序***大能选择63种模式 |
在曲线图1中，有8个不同的能量输出/时间标准，分配容易 |
在显示屏上，可以确认激光照射位置设为线性或方形
|
|
送锡装置该装置可以***提供锡量到连接处。内部装备了焊锡编码器，可准确检测到任何送锡问题 |
|
焊锡控制器可精细控制速度和时间给出小至0.1mm的增量 |
|
4安装方法 3种不同安装方法适应你的需求
|
激光头激光控制器激光振荡器 |
焊锡控制器+送锡装置 |
机器人 |
|
|
安全罩+底座 |
传动系统 |
||
1.系统集成：一站式解决激光焊锡系统需求，优化生产线，设计布局符合国际激光安全规则，甚至在一个地方进行施工和安装。我们提供***的综合支持服务包括***工程师设立参数，***少的时间，让你专注于您的生产线综合管理。我们提供多种产线支持包括在线式，转盘式和双轨系统 在线系统（内部） 紧凑型在线系统：轨道式离线系统 在线系统 组件装载和插入系统
2.激光焊锡机器人我们提供我们的原焊锡机器人装备激光系统。（例） 台式激光焊锡机器人 多轴激光焊锡机器人
3.激光焊锡模块这个模块是只想安装核心焊锡组件，全部生产线自行组装的工厂的***好选择，包括框架，轴和机器人。激光控制器和振荡器 激光头 焊锡控制器 激光焊锡系统
|
激光头激光控制器激光振荡器 |
焊锡控制器送锡装置 |
机器人 |
安全罩+底座 |
传动装置 |
|
激光系统设立的3个组件。控制器调节激光输出，激光振荡器管理激光震荡，激光头控制照射通过CCD相机控制位置 |
在激光焊锡里，锡量是至关重要的环节。高精度送锡和控制模块管理稳定的送锡量 |
JAPANUNIX的所有机器人都可以装备激光焊锡系统。在包括台式，多轴的多种机器人中可以找到适合你的机器人 |
防止激光漏光和保持安全的焊锡进程，必须在精心设计的罩内进行操作。为您产线考虑，我们提供专门的安全罩和框架设计，安全和操作便利性***大化。 |
我们提供托盘系统设计和其他基板支架，确保焊锡前后的产线有效传送（传送带，分度工作台等） |
5选配多种追加选配件，只为更完整的质量控制激光系统选配件不规则激光输出通过改变激光照射形状，焊锡能被应用于独特的形状线路板或原件。标准激光 圆环激光 双激光 ***普遍的直，圆形激光 这种中空激光防止燃烧通孔部分 同时照射两个点
|
LED光照明设备监控程序教学和简化图像处理为您的工作环境选择***好的形状（可提供点，环形，条形光） |
|
影像位置校正（视觉传感器）检测锡量供应和激光照射位置，并自动校正XY轴方向滑动的工作操作。图像处理也能检测简单的次品。该选配件仅限完全选用JAPAN UNIX品牌的整合系统 |
|
|
简易AOI功能视觉传感器支持识别和判断焊锡后的不良品。简单的判断功能，随工种的变化，也许不能识别。JAPAN UNIX可以为客户测试该标的物是否可以被识别该选配件仅限完全选用JAPAN UNIX品牌的整合系统 |
高温计传感器在焊锡同时***温度数据。在UNXI全整合系统中，温度数据曲线表可保存，测量值也可以CSV格式输出。高温计的温度较容易受表面环境影响，因此仅作为参考数据，而不是可***的温度测量 |
|
|
|
功率计测量和调节激光输出，对保持焊锡质量稳定至关重要。 |
高度校正Z轴传感器校正不规则高度和定向锡量位置。 |
||
焊锡机械部分追加功能
|
破锡送锡装置（CCF） CCF送锡同时切槽，彻底防止锡爆。两个刀片稳定回转，防止滑移 |
|
精密送锡装置创新的送锡器能送0.15的微细锡线，***大到1.2是激光焊锡的***组合。内有编码器检测堵塞，用完 |
|
|
精密针头微细锡线时，控制微细量是必须的，该针头适合精密送锡器 |
|
锁定机构锁定机构固定送锡位置的，有一个带刻度的角度块防止操作和偏移。维修后重置该位置也很方便 |
|
|
气帘为了保证激光焊接过程中的合格率，维持管理激光的输出功率至关重要。 有了气帘，就可以控制锡膏飞溅，大幅减少管理工量、保持稳定的输出功率 |
|
焊锡供应位置确认调整焊锡丝供应磁针的位置在进行细微焊接工作时，微小的误差会对焊接的合格率造成巨大影响。 本选择是为了调整焊锡供应量的误差。 保持超精細工作中的高精度焊锡供应，对保证产品合格率作出了贡献。 |
|
|
氮气发生器无需电源，在工作区域周围产生氮气环境，改善无铅焊锡的可焊性。通过***氧化，氮气应用可改善焊锡湿润性，流动性。还能保护激光光学 |
|
U型锁安装锡线到卷轴上的一个锁扣。移动或更换新锡线是只需要一个动作 |
|
JAPAN UNIX激光焊锡机器人激光焊锡模块
|
|
||
|
型号 |
ULD-746 |
ULD-775 |
|
激光功率（额定） |
30W-45W |
75W |
|
波长 |
2段波长可选择 |
|
|
激光点直径(mm) |
Φ0.4-, Φ0.6- (选配***低可做到Φ0.2) |
Φ0.4-, Φ0.6- |
|
激光焦点距离(mm) |
标准60/ 30, 40, 80, 100 or 120根据选项可选择 |
|
|
激光脉冲数 |
63 |
112 |
|
快门 |
软件操作快门※1 |
|
|
光纤长 |
3m※2 |
|
|
激光***方式 |
用CCD相机同轴观测 |
|
|
冷却方式 |
强制气冷 |
|
|
操作环境 |
环境温度: 10-40°C湿度: 80%以下(不凝结) |
|
|
电源(电压) |
单相220V&plu***n;10% 50/60Hz |
|
