天然气输送管道计量表
天然气计量表如何选型？测量天然气管道内的流量使用什么仪表？想必许多用户会有这些疑问，本文阐述了天然气计量表的选型要点以及产品特征，方便用户迎合自己现场工况情况选择合适的天然气计量表。
一、天然气计量表的存在意义：
随着近些年的工业水平的不断发展，国家对环保越来越重视，天然气已逐渐替代众多煤气的作用，那么各大小型企业对天然气的计量工作也摆在眼前，使用更好的天然气计量表可以有效的控制内部成本，这就是天然气计量表的存在意义。
二、天然气计量表选型：
用户需要根据自身工况条件选择适用的天然气计量表。例如厂区内管道为DN80以下，对精度要求高的，恒创建议使用气体涡轮流量计或者气体罗茨流量计，它们精确度高，可达0.5级，是天然气公司经常使用的一款天然气计量表。

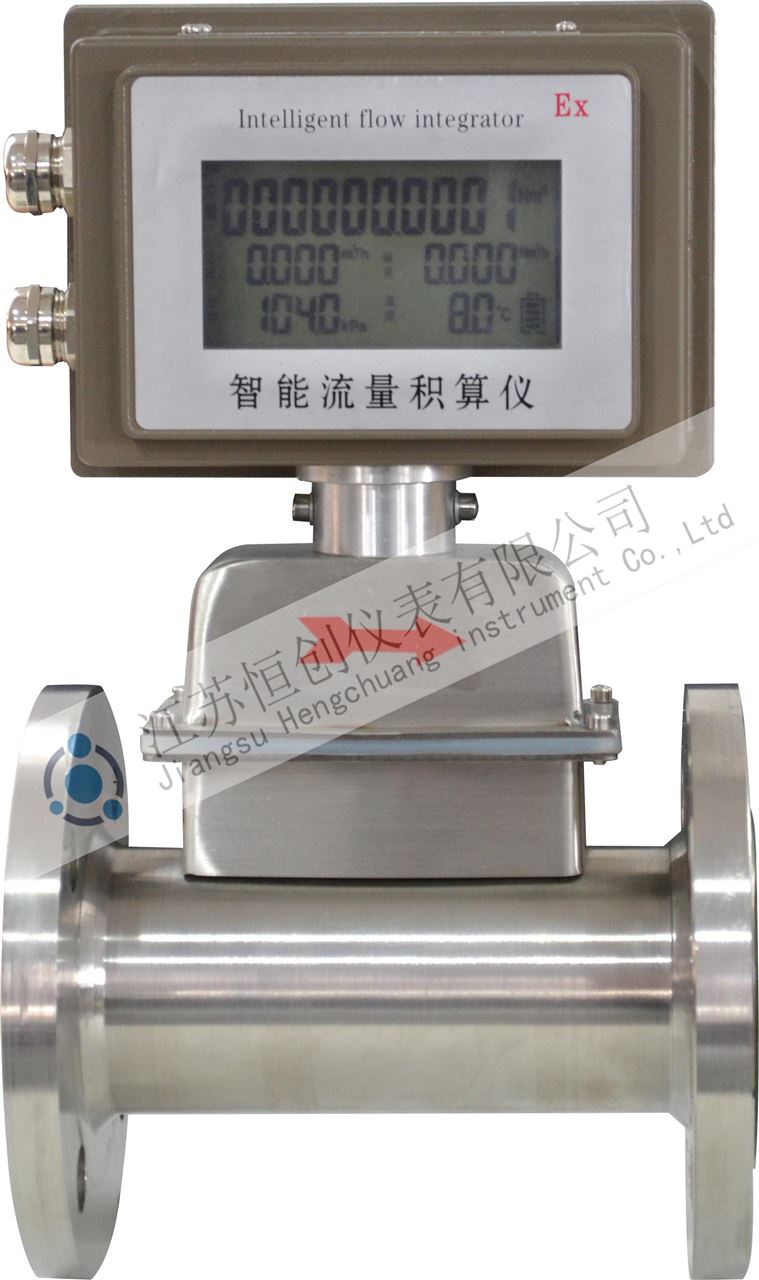

涡轮式天然气计量表的技术参数：
表一
|
型号规格 |
公称通径 DNmm |
始动流量 m³/h |
流量范围 m³/h |
工作压力 MPa |
安装方式 |
长 mm |
高 mm |
|
LWQS-J—40XL LWQS-J—40XH |
40 |
1.8 2.5 |
2.5-50 5-100 |
1.6 2.5 4.0 6.3 10 16 26 42 |
螺纹 法兰 |
140 200 |
250 |
|
LWQS-J—50XL LWQS-J—50XH |
50 |
2.5 5 |
5-100 10-200 |
法兰 |
200
|
300 |
|
|
LWQS-J—80XL LWQS-J—80XH |
80 |
6 10 |
10-240 20-480 |
法兰 |
200
|
350 |
|
|
LWQS-J—100XL LWQS-J—100XH |
100 |
8 12 |
12-360 27-720 |
法兰 |
220
|
400 |
|
|
LWQS-J—150XL LWQS-J—150XH |
150 |
10 15 |
35-1000 50-2000 |
法兰 |
300
|
450 |
|
|
LWQS-J—200XL LWQS-J—200XH |
200 |
35 60 |
60-1500 100-4000 |
法兰 |
300
|
450 |
|
|
LWQS-J—250XL LWQS-J—250XH |
250 |
40 |
75-3500 协商 |
法兰 |
400
|
500 |
※夹装表长度均为120mm
2、准确度：1.0级、1.5级；
3、使用条件：
（1）环境温度：-20℃～50℃；
（2）相对湿度：5％～95％；
（3）被测介质温度：-20℃～80℃；
（4）大气压力：86Kpa～106Kpa；
（5）防爆等级：ibⅡBT4。

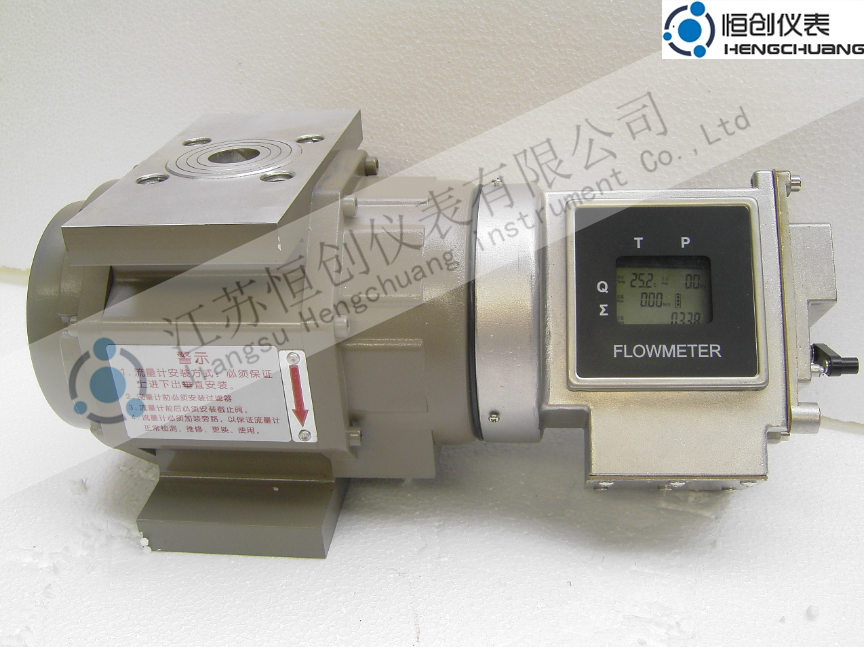

气体罗茨天然气计量表技术参数：
连接方式 法兰连接
精度等级 ±1.5%R（±1%R需特制）*
使用条件 介质温度：-10℃～+60℃；环境温度：-30℃~+60℃；相对湿度：5%～90%；大气压力：86～106KPa
工作电源 A.外电源：+24VDC±15%，纹波≤±5%，适用于4-20mA输出、脉冲输出、RS485等
B.内电源：1节3.6VDC锂电池，当电压低于2.0时出现欠压指示。
整机功耗 A.外电源：＜1W； B.内电源：平均功耗≤1W，可连续使用三年以上。
输出功能 ①脉冲信号 ②4 ~ 20mA电流信号 ③IC卡控制信号 ④RS485通讯 ⑤HART协议
气体罗茨流量计更多技术指标：
|
型规格号 |
公称通径 |
流量上限 |
始动流量 |
QMAX时压力损失pa |
公称压力MPa |
精确度% |
范围度 |
材质 |
|
HENGC-LLQ-20 |
25 |
20 |
0.06 |
100 |
1.0 |
1.0 |
20:1 |
铝合金 |
|
HENGC-LLQ-30 |
40 |
30 |
0.06 |
100 |
30 :1 |
|||
|
HENGC-LLQ-40 |
40 |
40 |
0.06 |
1 40 |
40:1 |
|||
|
HENGC-LLQ-60 |
50 |
6 0 |
0.07 |
100 |
60 :1 |
|||
|
HENGC-LLQ-85 |
50 |
85 |
0.07 |
1 40 |
70 :1 |
|||
|
HENGC-LLQ-100 |
80 |
100 |
0.07 |
1 10 |
70 :1 |
|||
|
HENGC-LLQ-140 |
80 |
1 4 0 |
0.07 |
150 |
120:1 |
|||
|
HENGC-LLQ-200 |
80 |
200 |
0.1 |
180 |
100:1 |
|||
|
HENGC-LLQ-250 |
100 |
2 5 0 |
0.12 |
180 |
110:1 |
|||
|
HENGC-LLQ-300 |
100 |
300 |
0.15 |
130 |
110 :1 |
|||
|
HENGC-LLQ-450 |
100 |
450 |
0.15 |
200 |
11 0 :1 |
|||
|
HENGC-LLQ-650 |
150 |
650 |
0.6 |
35 0 |
80 :1 |
铝 |
||
|
HENGC-LLQ-1000 |
150 |
1000 |
1 |
450 |
80:1 |
铝 |
||
|
HENGC-LLQ-1600 |
200 |
1600 |
1.2 |
50 0 |
80 :1 |
铝 |
气体罗茨流量计选型
1、需要直接测量介质工作状态下的体积流量，可选用机械表头的流量计。
2、当压力较高，流速较大时，为提高计量精度，需要测量介质标准状态下的体积流量，可选用智能型流量计。
3、被测介质的流量范围应在所选流量计的测量范围之内，常用流量点应为流量上限的70%左右。
对于DN100以上至DN200左右管道天然气流量的计量则使用旋进漩涡气体流量计，它的优势在于这些口径的价格适中，测量精度也可达1.5级。
旋进漩涡气体流量计是集流量、温度、压力检测功能于一体，并能进行温度、压力、压缩因子自动补偿，是石油、化工、电力、冶金等行业用于气体计量的理想仪表。广泛应用于石油、化工、电力、冶金、城市供气等行业测量各种气体流量，是目前油田和城市天然气输配计量和贸易计量的理想产品。
旋进漩涡天然气计量表的技术参数：
|
【产品品牌】 |
恒创HENGC |
产品图片 |
|
【产品名称】 |
智能旋进旋涡流量计 |
|
|
【测量介质】 |
天然气、气等气体 |
|
|
【产品口径】 |
DN20-DN200法兰连接 |
|
|
【公称压力】 |
1.6Mpa、2.5/4.0/6.3可定制 |
|
|
【介质温度】 |
-20℃～80℃ |
|
|
【精度等级】 |
1.5级、1.0级、（可定制） |
|
|
【防护等级】 |
IP65或更高（定制） |
|
|
【供电方式】 |
24VDC或者3.6V锂电池供电 |
|
|
【输出信号】 |
三线制脉冲（电压型） |
|
|
二线制4-20mA电流（智能型） RS485/HART协议（智能型） |
||
|
【连接方式】 |
法兰（常用） |
--流量范围：
注：1.准确度：为温度、压力修正后的系数精度；
2.A、B用以区别相同通经不同流量范围。
那么针对大管道的天然气流量计量可使用气体超声波流量计或者插入式涡街流量计，精确度中庸，但是它的成本低，相对它的价格，性能就很让人欣慰了。
涡街式天然气计量表的技术参数：
测量介质：液体、气体、蒸汽
介质粘度：小于10cp
介质温度：-50℃——+400℃
本体材料：1Cr18Ni9Ti(其他材料协议供货)
传感器密封：石墨垫片（特殊根据要求）
环境温度：-30℃——+80℃（特殊根据要求）
公称直径：管道式：DN15——DN300；
插入式：DN200-2000mm
测量精度：液体：测量值的±0.5%（特殊）
气体：测量值的±0.5%
量程比：10：1
压力等级：PN25，PN40（高压可特殊制造）
连接方式：夹持式 DN15—DN300
法兰式 DN15--DN300。
插入式 DN200-DN2000
防爆形式：隔爆型 Ex dⅡBT4-T6
本安型 Ex iaⅡCT4-T6
防护等级：IP67
转换器壳体：压铸铝,上漆
供电电压：12——36VDC或3.6V电池
输出信号: 两线制4--20mA电流输出
现场显示：可编程设定显示瞬时流量、累积流量
通讯方式：RS485通迅
以下是上述几款天然气计量表的安装规范，请仔细阅读，因为一台仪表的测量精度除了取决于选型对不对，和它的安装也是息息相关。
天然气计量表的安装与保养：
流量计如安装保养不当，会影响测量精度和其它性能，严重时会使仪表工作不正:在搬动和吊装流量计时，应该将吊索套在流量计法兰两端的颈部位置上，切勿在测量管内套入管棒进行吊装，以免损坏衬里，同时应防止旋进漩涡流量计接线插座受碰撞而损坏。
必须保证旋进漩涡流量计中心和工艺管道中心的一致，并接好接地线，否则会引起误差。
流量计环境的选择:
1)干燥通风之处，避开潮湿易积水之地;
2)避免日晒雨淋。露天时应遮挡雨水;
3)尽可能避免强烈振动;
4)避免强电磁场设备，如大电机、大变压器等;
5)便于维修，活动方便。
正确的接地:
为使流量计可靠地工作，提高测量精度，不受外界寄生电势的干扰，电磁流量计应有良好的单独接地线，不要把接地线接在电机或其它设备的公共地线上。接地电阻<10Ω。
