声光组合/船舶/报***SCDW-WS,SCDW-WA,SCDW-WM,SCDW-WP

SCDW-WS-12,SCDW-WS-24,SCDW-WS-110,SCDW-WS-220

SCDW-WP-12,SCDW-WP-24,SCDW-WP-110,SCDW-WP-220

SCDW-WM-12,SCDW-WM-24,SCDW-WM-110,SCDW-WM-220

SCDW-WA-12,SCDW-WA-24,SCDW-WA-110,SCDW-WA-220

SCDW-WV-12,SCDW-WV-24,SCDW-WV-110,SCDW-WV-220

SCDW-WS-12-R,SCDW-WS-12-Y,SCDW-WS-12-G,SCDW-WS-12-B

SCDW-WS-24-R,SCDW-WS-24-Y,SCDW-WS-24-G,SCDW-WS-24-B

SCDW-WS-110-R,SCDW-WS-110-Y,SCDW-WS-110-G,SCDW-WS-110-B

SCDW-WS-220-R,SCDW-WS-220-Y,SCDW-WS-220-G,SCDW-WS-220-B

SCDW-WP-12-R,SCDW-WP-12-Y,SCDW-WP-12-G,SCDW-WP-12-B

SCDW-WP-24-R,SCDW-WP-24-Y,SCDW-WP-24-G,SCDW-WP-24-B

SCDW-WP-110-R,SCDW-WP-110-Y,SCDW-WP-110-G,SCDW-WP-110-B

SCDW-WP-220-R,SCDW-WP-220-Y,SCDW-WP-220-G,SCDW-WP-220-B

SCDW-WM-12-R,SCDW-WM-12-Y,SCDW-WM-12-G,SCDW-WM-12-B

SCDW-WM-24-R,SCDW-WM-24-Y,SCDW-WM-24-G,SCDW-WM-24-B

SCDW-WM-110-R,SCDW-WM-110-Y,SCDW-WM-110-G,SCDW-WM-110-B

SCDW-WM-220-R,SCDW-WM-220-Y,SCDW-WM-220-G,SCDW-WM-220-B

SCDW-WA-12-R,SCDW-WA-12-Y,SCDW-WA-12-G,SCDW-WA-12-B
SCDW-WA-24-R,SCDW-WA-24-Y,SCDW-WA-24-G,SCDW-WA-24-B
SCDW-WA-110-R,SCDW-WA-110-Y,SCDW-WA-110-G,SCDW-WA-110-B
SCDW-WA-220-R,SCDW-WA-220-Y,SCDW-WA-220-G,SCDW-WA-220-B

SCDW-WV-12-R,SCDW-WV-12-Y,SCDW-WV-12-G,SCDW-WV-12-B

SCDW-WV-24-R,SCDW-WV-24-Y,SCDW-WV-24-G,SCDW-WV-24-B

SCDW-WV-110-R,SCDW-WV-110-Y,SCDW-WV-110-B,SCDW-WV-110-G

SCDW-WV-220-R,SCDW-WV-220-Y,SCDW-WV-220-B,SCDW-WV-220-G

SCDW声光组合船舶、重负荷用灯泡 反射镜旋转 警示灯
Ø125mm Max.118dB

轻巧的外壳材质提高密闭性和耐久性的新概念船舶、重负荷产品(壁挂式)

• 壁挂式设计，将灯泡反射旋转型警示灯与扬声器结合构成的声光组合警示灯
• 可以同时传达视觉信号和听觉信号
• 外壳采用聚碳酸酯(PC-GF30)材料，耐腐蚀性和防水防尘效果更佳
• 适合用于船舶、造船厂等存在潮湿或盐分的场所、炼铁、制粉工厂等周围环境恶劣的地域或者室外起重机
• 连接端子和信号音线路板盒分离设置，便于线路的连接和产品的检修
• 材质 : 灯罩, 身体, 喇叭外壳-PC-GF30, 反射镜-PC, 保护网-SUS316L
• 灯罩颜色 :红-R黄-A 铝-G蓝-B
• 技术认证 : CE, KR, KIMM
• 保护等级 : IP66
• 转速 : 120~140RPM(可以调节)
• 音量 : Max.118dB/m

产品规格 型号内装音电压电流灯泡重量颜色

SCDW	WS-警告音 5音 WP-特殊警告音 5音  WM-音乐音 5音 WA-警报音 5音 WV-声音信号 3频道	DC12V	2.240A	12V15W	G23 15S	17	2.68Kg	红-R 黄-A 绿-G  蓝-B
		DC24V	1.440A	24V15W	G23 15S	18
		AC110V	0.321A	12V15W	G23 15S	17	3.43Kg
		AC220V	0.156A	12V15W	G23 15S	17

• 跟SC3(壁挂式产品)一样尺寸的安装支架可以定做。
• 特殊电压(48V, 440V 等) 产品可以定做。

代号名 称频道频道视听音量

WS	警告音 5音	火灾 A-ANG(火***)音 紧急 WA-U(緊急)音 急救 PI-PO(救急)音 断续音 High-Expansion Foam Release	ch1 ch2 ch3 ch4 ch5		MAX 118dB
WP	特殊警告音 5音	火灾 A-ANG(火***)音 紧急电令音 断续音 High-Expansion Foam Release 7 短音 1 长音	ch1 ch2 ch3 ch4 ch5		MAX 118dB
WM	音乐音 3音	Sweet Home For Elise Sukoos Waltz Piano Sonata Turkish March	ch1 ch2 ch3 ch4 ch5		MAX 118dB
WA	警报 音 5音	Beep. intermittent Door Chime Phone Ring Sound PI.PI.PI.PI. Short Interval Phone Ring Sound	ch1 ch2 ch3 ch4 ch5		MAX 116dB
WV	声音信号 3ch	定做产品 (声音录音型产品）	ch1 ch2 ch3		MAX 113dB

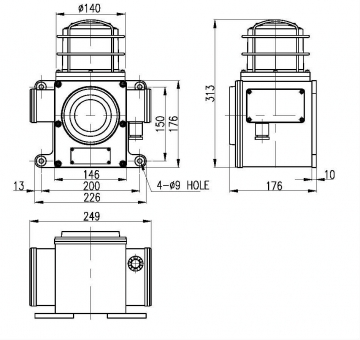

外形图

资料***PDF产品目录

电源线 引入口(CABLE ENTRY)

• 使用防水接头或者船舶用填料函
• 电源线 引入口 规格 : PF 1/2
• 引入口 PF 3/4 尺寸可以定做

接线方法

• AC 电源产品：不用分正负极。
• DC 电源产品 : 黑色线端子连接在负极 (-)。

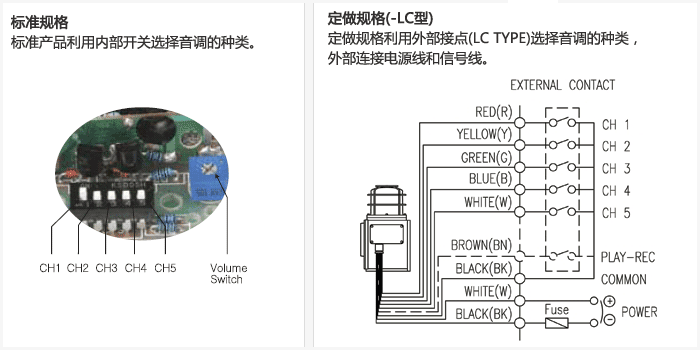

定做产品(-LC型)引出电源线和信号线。

• 引出 电源线 规格 : UL1015-***8(0.75sq) x 2c 400mm
• 引出 信号线 规格 : UL1007-NO.22(0.3sq) 400mm



EX)SCDW-WA-220-R-(P)

型号	音调	电压	颜色	保护网
SCDW	WS(警告音) WP(特殊警告音) WM(音乐音) WA(警报音) WV(声音信号)	12-DC12V 24-DC24V 110-AC110V 220-AC220V	R-红 A-黄 G-绿 B-蓝	无指定(None) 无带保护网的产品  P指定(Order)  带保护网的产品
