KUP-11D55-12

产品编号：4329205 更新时间：2020-08-17

价格：

¥1.00

上海瑞恒科技有限公司

主营业务： corcom,corcom电源滤波器,kilovac,EV...
公司官网：
公司地址：

联系人名片：

联系时务必告知是在"产品网"看到的

产品详情

KUP-11D55-12 产品详细信息

KUP-11D55-12

TE 内部编号： 5-1393117-6

现行的

查看 3D PDF

工业继电器（通用型）

Converted to EU RoHS but not ELV Compliant (符合性声明)

产品亮点:

继电器类型 = 通用型
继电器形式 = 一般
产品系列 = KUP
触点组合形式 = 2 Form C, DPDT, 2 C/O
触点额定电流 = 10 A

查看所有特性

快速链接

文档和其他信息

产品图纸：

无可用

目录页/数据表：

KU KUP Enclosed Relay (PDF, English)

产品规格

无可用

应用规范

无可用

说明书

无可用

CAD 文件： (CAD 格式及压缩信息)

2D Drawing (DXF, 版本 D)
3D Model (IGES, 版本 D)
3D Model (STEP, 版本 D)

列出所有文件

其他信息：

产品线信息

其他产品图片：

相关产品：

工装

产品特性 (请使用产品图纸进行所有设计工作。)
产品类型特性: 产品系列 = KUP 端子形式 = .187 x .020 快接端子电气特点: 触点额定电流 (A) = 10 线圈电阻 (Ω) = 120 控制系统 = 直流电额定线圈功率 (W) = 1.20 输入电压 (VDC) = 12 FCC 68 绝缘认证 = 否主体特性: 极性 = 否外罩颜色 = 清除形式 = 冰块触点特性: 继电器类型 = 通用型安装方式选择 = 托架安装外壳 = 密封式端子材料 = 银氧化镉大致尺寸（长 x 宽 x 高） (mm [in]) = 38.90 x 35.70 x 48.40 [1.532 x 1.406 x 1.907] 布线图 = 2 模板 C	配置特性: 继电器形式 = 一般触点组合形式 = 2 Form C, DPDT, 2 C/O 线圈励磁系统 = 单稳态继电器线圈抑流二极管 = 无线圈选择标准 = 名义电压保持线圈 = 无状态指示 = 无行业标准: 符合RoHS/ELV标准 = 符合RoHS但不符合ELV标准 [符合RoHS但不符合ELV标准] 无铅焊接制程 = 和无铅工艺无关 RoHS/ELV 符合记录 = 改为符合 RoHS 而不是 ELV 指令安规认证 = UL 已识别, CSA 认证其他: 品牌 = Potter & Brumfield

产品特性 (请使用产品图纸进行所有设计工作。)

产品类型特性:

产品系列 = KUP
端子形式 = .187 x .020 快接端子

电气特点:

触点额定电流 (A) = 10
线圈电阻 (Ω) = 120
控制系统 = 直流电
额定线圈功率 (W) = 1.20
输入电压 (VDC) = 12
FCC 68 绝缘认证 = 否

主体特性:

极性 = 否
外罩颜色 = 清除
形式 = 冰块

触点特性:

继电器类型 = 通用型
安装方式选择 = 托架安装
外壳 = 密封式
端子材料 = 银氧化镉

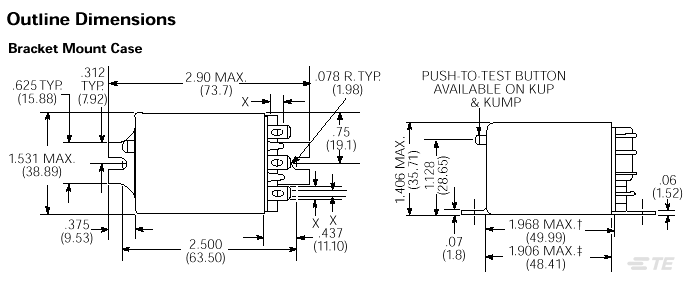

大致尺寸（长 x 宽 x 高） (mm [in]) = 38.90 x 35.70 x 48.40 [1.532 x 1.406 x 1.907]

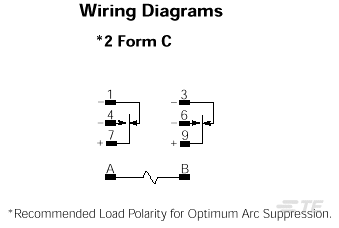

布线图 = 2 模板 C

配置特性:

继电器形式 = 一般
触点组合形式 = 2 Form C, DPDT, 2 C/O
线圈励磁系统 = 单稳态继电器
线圈抑流二极管 = 无
线圈选择标准 = 名义电压
保持线圈 = 无
状态指示 = 无

行业标准:

符合RoHS/ELV标准 = 符合RoHS但不符合ELV标准 [符合RoHS但不符合ELV标准]
无铅焊接制程 = 和无铅工艺无关
RoHS/ELV 符合记录 = 改为符合 RoHS 而不是 ELV 指令
安规认证 = UL 已识别, CSA 认证

其他:

品牌 = Potter & Brumfield
