一、产品概述：
ZW型自吸式无堵塞排污泵，我公司ZX型自吸离心泵及QW型潜水排污泵的结构及性能，借鉴国外同类产品之优点，研制而成的集自吸及排污于一身的新型泵种。既可象一般清水自吸泵那样不需安装底阀，不需灌引水，又可抽吸含有大颗粒固体直径为出口口径的60和纤维长度为叶轮直径1.5倍的污物、沉淀物、废矿杂质、粪便处理及一切工程污水物和胶质液体，完全减轻人力的劳动强度，而且安装使用方便，***维修，性能达到***水平，具有广阔的应用市场和发展前景。
本司产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。
二、适用范围：
ZW型自吸式无堵塞排污泵适用于化工、石油、制药、***、造纸、纤维、浆料、纺织、食品、电厂及市政排污工程、公共设施排污、河塘养殖等行业。
三、产品优点：
1、排污能力强：特殊的叶轮防堵设计，确保了泵***且无堵塞。
2、***节能：采用***水力模型，效率比一般自吸泵高3～5。
3、自吸性能好：自吸高度比一般自吸泵高1米，且自吸时间更短。
四、技术参数：
流量：5-800m3/h；
扬程：12-60m；
电机功率：2.2-55KW；
转速：1450-2900r/min；
口径：φ25-φ300；
介质温度：≤100℃；
自吸高度：4.5-6.0m。

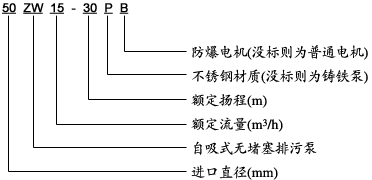

五、型号意义：
五、ZW型自吸式无堵塞排污泵性能参数表：
|
型号 |
流量 （m3/h） |
扬程（m） |
功率（km） |
转速（r/min） |
效率（） |
汽蚀余量（m） |
自吸高度（m） |
自吸时间（min/5m |
重量（kg |
|
|
25ZW8-15 |
8 |
15 |
2.2 |
2900 |
45 |
2.0 |
5.5 |
3 |
100 |
|
|
32ZW5-20 |
5 |
20 |
2.2 |
2900 |
45 |
2.5 |
5.5 |
3 |
100 |
|
|
32ZW10-20 |
10 |
20 |
2.2 |
2900 |
45 |
2.5 |
5.5 |
3 |
100 |
|
|
32ZW9-30 |
9 |
30 |
3 |
2900 |
48 |
2.5 |
5.5 |
3 |
120 |
|
|
40ZW10-20 |
10 |
20 |
2.2 |
2900 |
45 |
2.5 |
5.5 |
3 |
100 |
|
|
40ZW20-15 |
20 |
15 |
2.2 |
2900 |
45 |
2.5 |
5.5 |
3 |
100 |
|
|
40ZW15-30 |
15 |
30 |
3 |
2900 |
48 |
2.5 |
5.5 |
3 |
120 |
|
|
50ZW10-20 |
10 |
20 |
2.2 |
2900 |
45 |
2.5 |
5.5 |
3 |
100 |
|
|
50ZW20-12 |
20 |
12 |
2.2 |
2900 |
45 |
2.5 |
5.5 |
3 |
100 |
|
|
50ZW15-30 |
15 |
30 |
3 |
2900 |
48 |
2.5 |
5.5 |
3 |
120 |
|
|
50ZW20-35 |
20 |
35 |
5.5 |
2900 |
48 |
2.5 |
5.5 |
3 |
150 |
|
|
65ZW30-18 |
30 |
18 |
4 |
1450 |
45 |
2.5 |
5.5 |
3 |
200 |
|
|
65ZW25-30 |
25 |
30 |
5.5 |
2900 |
50 |
3.0 |
5.5 |
3 |
200 |
|
|
65ZW25-40 |
25 |
40 |
7.5 |
2900 |
50 |
3.0 |
5.5 |
2 |
200 |
|
|
65ZW40-25 |
40 |
25 |
7.5 |
1450, |
50 |
3.0 |
5.5 |
2 |
200 |
|
|
65ZW65-25 |
65 |
25 |
11 |
2900 |
52 |
3.0 |
5.5 |
2 |
240 |
|
|
80ZW40-16 |
40 |
16 |
4 |
1450 |
50 |
3.0 |
5.0 |
3 |
240 |
|
|
80ZW40-25 |
40 |
25 |
7.5 |
1450 |
50 |
3.0 |
5.5 |
2 |
200 |
|
|
80ZW25-40 |
25 |
40 |
7.5 |
2900 |
50 |
3.0 |
5.5 |
2 |
200 |
|
|
80ZW65-25 |
65 |
25 |
11 |
290 |
52 |
3.0 |
5.5 |
2 |
240 |
|
|
80ZW80-35 |
80 |
35 |
15 |
2900 |
45 |
3.0 |
5.5 |
3 |
285 |
|
|
80ZW80-35 |
80 |
35 |
15 |
1450 |
50 |
3.0 |
5.5 |
2 |
450 |
|
|
80ZW50-60 |
50 |
60 |
22 |
2900 |
55 |
3.0 |
5.0 |
3 |
340 |
|
|
100ZW100-15 |
100 |
15 |
7.5 |
1450 |
50 |
4.0 |
5.5 |
3 |
300 |
|
|
100ZW80-20 |
80 |
20 |
7.5 |
1450 |
53 |
4.0 |
5.5 |
3 |
300 |
|
|
100ZW100-20 |
100 |
20 |
11 |
1450 |
53 |
4.0 |
5.5 |
3 |
340 |
|
|
100ZW100-30 |
100 |
30 |
22 |
1450 |
53 |
4.0 |
5.5 |
2 |
510 |
|
|
125ZW120-20 |
120 |
20 |
15 |
1450 |
55 |
4.5 |
5.5 |
2 |
500 |
|
|
150ZW180-14 |
180 |
14 |
15 |
1450 |
60 |
5.0 |
5.5 |
3.5 |
500 |
|
|
150ZW180-20 |
180 |
20 |
22 |
1450 |
60 |
5.0 |
5.0 |
3 |
570 |
|
|
150ZW180-30 |
180 |
30 |
37 |
1450 |
65 |
5.0 |
5.0 |
3 |
680 |
|
|
150ZW180-38 |
180 |
38 |
55 |
1450 |
45 |
5.0 |
6.0 |
3.5 |
800 |
|
|
200ZW280-14 |
280 |
14 |
22 |
1450 |
65 |
5.0 |
5.0 |
3 |
700 |
|
|
200ZW280-28 |
280 |
28 |
55 |
1450 |
55 |
4.0 |
5.2 |
3 |
940 |
|
|
250ZW420-20 |
420 |
20 |
55 |
1450 |
61 |
6.0 |
4.5 |
2.5 |
1150 |
|
|
300ZW800-14 |
800 |
14 |
55 |
1450 |
65 |
6.0 |
4.5 |
2.5 |
1400 |

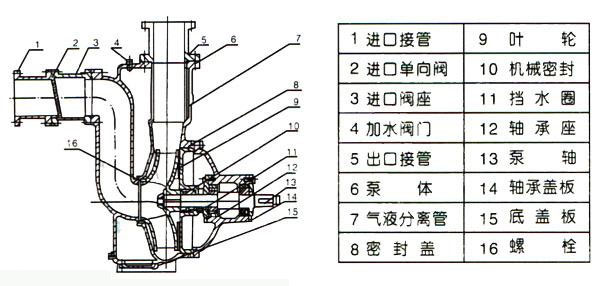

六、ZW型自吸式无堵塞排污泵结构图：
