| 是否提供加工定制 | 否 | 类型 | 光学显微镜 |
| 品牌 | 三丰 | 型号 | MFA1010B |
| 仪器放大倍数 | 標配 | 目镜放大倍数 | . |
| 物镜放大倍数 | 不带Z轴双镜头 | 重量 | 5000（g） |
| 适用范围 | 通用 | 装箱数 | 1 |
| 规格 | TM系列 |

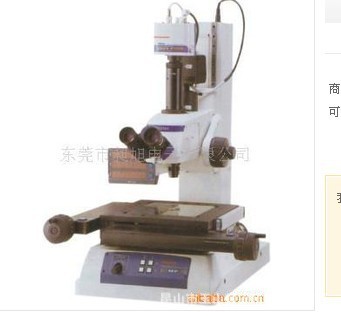

176 系列 — 测量显微镜
MF 测量显微镜具有可扩展性，如与三丰Vision Unit 一起使用可提高其性能，或者可
在PC 中进行数据管理，从而确保提***率。
特点
• 亮视场观察、清晰的无闪烁的正像、以及宽阔的视场范围。
• 长工作距离目镜，倍率可达100X (总倍率：2000X)。
• 透射照明孔径光阑和反射照明系统为标准性能配置。
• 快速释放系统，特别适用于长行程测量。
• 微调／粗调立柱两侧的加紧装置，进行聚焦和测量。
• 调零开关(X 轴和Y 轴) 也位于操作台手柄的附近。
• 可将Vision Unit 升级为视像测量系统。
|
产品详细数据： |
||||||
|
MF-A /MF-B系列 |
||||||
|
○ |
使用长作动距离的对物镜（***高总合观察倍率4000×），影像鲜明,没有刺眼感，您将可做广视野的正立像观察。 |
|||||
|
○ |
它能对应明视野、明暗视野、偏光、微分干涉等各式各样的被测物之观察评估。 |
|||||
|
○ |
有同等级显微镜中***大的载物台(400×200㎜)，并设计有大范围量测时很方便的快速移动装置。 |
|||||
|
○ |
Z轴附有高精度的光学尺。 |
|||||
|
○ |
在Z轴的两侧都装有对焦旋钮，及内藏式X、Y轴归零按键等，亦是重视操作性的新设计。 |
|||||
|
○ |
处理系统搭配二次元数据A25D使用，尺寸量测更简易。 |
|||||
|
两轴测量型号 |
MF-A1010B |
MF-A2010B |
MF-A2017B |
MF-A3017B |
MF-A4020B |
|
|
货号 |
176-562DC |
176-563DC |
176-564DC |
176-565DC |
176-566DC |
|
|
三轴测量型号 |
MF-B1010B |
MF-B2010B |
MF-B2017B |
MF-B3017B |
MF-B4020B |
|
|
货号 |
176-582DC |
176-583DC |
176-584DC |
176-585DC |
176-586DC |
|
|
测量范围 |
100 x 100mm |
200 x 100mm |
200 x170mm |
300 x170mm |
400*200 |
|
|
工作台尺寸 |
280 x 280mm |
350 x 280mm |
410 x342mm |
510 x342mm |
610*342 |
|
|
目镜(选件) |
10X(视野范围:24mm),15X(视野范围:16)20X(视野范围:12) |
|||||
|
物镜 |
1X，（3X标准配置），5X，10X，20X，50X，100X可选配 |
|||||
|
Z轴调焦 |
工件***大容许高度为：150mm |
220mm |
||||
|
手动调焦 |
||||||
|
照明系统 |
面光照明（反射光）：12V/50W亮度可调 |
|||||
|
底光照明（透射光）：12V/50W亮度可调 |
||||||
|
坐标读数装置 |
分辨率为：0.001mm/0.0005mm可切换 |
|||||
|
X、Y两轴测量（带H型为XYZ三轴测量） |
||||||
|
测量精度（20℃） |
(2.5+0.02L)um,L为测量长度。 |
|||||
