加工定制 | 否 | 类型 | 控制阀 |
材质 | 铜合金 | 型号 | 24D*-B10H-T |
产品别名 | 电磁换向阀 | 适用介质 | 水 |
适用温度 | -20到80(℃) | 公称压力 | 31.5(MPa) |
类型(通道位置) | 三通式 | 连接形式 | 螺纹 |
驱动方式 | 电磁 |
概述:
电磁换向阀是电磁铁直接操纵切换方向的控制阀,主要用于液压执行机构的启动、停止和方向控制,亦可作为大功率液压阀的先导阀。
规格有6通径、10通径的二位二通、二位四通、三位四通阀等。

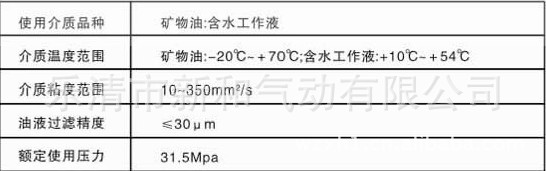

使用条件:
使用介质品种 | 矿物油;含水工作液 |
介质温度范围 | 矿物油:-20℃~+70℃;含水工作液:+10℃~+54℃ |
介质粘度范围 | 10~350mm2/S |
油液过滤精度 | ≤30μm |
额定使用压力 | 31.5MPa |

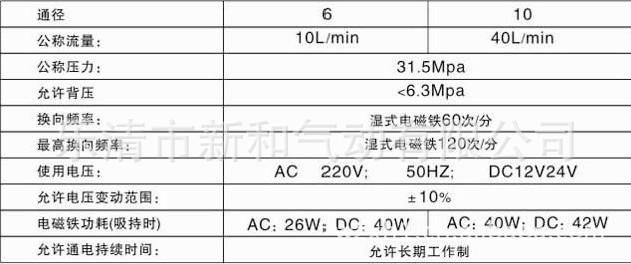

技术规格:
通径: | 6 | 10 |
公称流量: | 10L/min | 40L/min |
公称压力: | 31.5MPa | |
允许背压: | <6.3MPa | |
换向频率: | 干式电磁铁30次/分; 湿式电磁铁60次/分 | |
***高换向频率: | 干式电磁铁60次/分; 湿式电磁铁120次/分 | |
使用电压: | AC 220V; 50HZ; DC 12V 24V | |
允许电压变动范围: | &plu***n;10% | |
电磁铁功耗(吸持时) | AC:26W; DC:40W | AC:40W; DC:42W |
允许通电持续时间: | 允许长期工作制 |
电磁换向阀:
22E*-B6H-T
22B*-B6H-T
22E*-H6B-T
22B*-H6B-T
24D*-B10H-T
24E*-B10H-T
24B*-B10H-T
24E*-H6B-T
34E*-H6B-T
34B*-H6B-T
型号说明:
2 | 2 | E | O | - | B | 6 | H | -T |
2---阀芯工作位置:2=二位
2---通油路数:2=二通
E---电磁铁类型:
B=湿式交流型(AC)
E=湿式直流型(DC)
D=干式交流型(AC)
O---滑阀机能:O=常闭型
H=常开型
B---连接方式:B=板式连接型
6---公称通径:6、10
H---公称压力:H=31.5MPa
T---T=弹簧复位及对中型
2 | 4 | E | O | -B | 10 | H | -T | Z | LH |
2---阀芯工作位置:
2=二位
3=三位
4---通油路数:4=四通
E---电磁铁类型:
E=湿式直流型(DC)
B=湿式交流型(AC)
D=干式交流型(AC)
O----滑阀机能代号:(附表)
B---连接方式:B=板式连接
10---公称通径:10
H---公称压力:H=31.5MPa
T---T=弹簧复位及对中型
无弹簧 无此代号
Z---Z=带单阻尼调节
ZZ=带双阻尼调节
LH---LH=电磁铁反装型
2 | 2 | B | O | -H | 6 | B | -T |
2---阀芯工作位置:2 =二位
2---通油路数:2=二通
B---电磁铁类型:
E=湿式直流型(DC)
B=湿式交流型(AC)
O---滑阀机能:O=常闭型
H=常开型
H---公称压力:H=31.5MPa
6---公称通径:6
B---连接方式:B=板式连接
T---T=弹簧复位及对中型
3 | 4 | E | M | -H | 6 | B | -T | Z | LH |
3---阀芯工作位置:
2=二位
3=三位
4---通油路数:4=四通
E---电磁铁类型:
E=湿式直流型(DC)
B=湿式交流型(AC)
D=干式交流型(AC) (6通径无D型)
M----滑阀机能代号:(附表)
H---公称压力:H=31.5MPa
6---公称通径:6、10
B---B=板式连接型
T---T=弹簧复位及对中型
无弹簧 无此代号
Z---Z=带单阻尼调节
ZZ=带双阻尼调节
LH---LH=电磁铁反装型
