英制圆锥滚子轴承的结构及装配尺寸精度和旋转精度不同于公制轴承。多用于进口机械或特殊需要的行业。 　　英制圆锥滚子轴承是指其外形尺寸均按英寸为单位进行度量的圆锥滚子轴承，源于英美***； 　　结构形式：单列 双列 四列 　　单列圆锥滚子轴承有一个外圈，其内圈和一组锥形滚子由筐形保持架包罗成一个内圈组件。外圈可以和内圈组件分离，按照ISO圆锥滚子轴承外形尺寸标准的规定，任何一个标准型号的圆锥滚子轴承外圈或内圈组件应能和同型号外圈或内圈组件实现国际性互换。即同型号的外圈除外部尺寸、公差需符合ISO492（GB307）规定外，内圈组件的圆锥角、组件锥体直径等也必须符合互换的有关规定。 　　通常，单列圆锥滚子轴承外圈滚道的圆锥角在10°~19°之前，能够同时承受轴承向载荷和径向载荷的联合作用。锥角愈大，承受轴向载荷的能力也愈大。大圆锥角的轴承，后置代号加B，锥角在25°~29°之间，它可承受较大的轴向载荷。另外，单列圆锥滚子轴承可以在安装过程中调整游隙的大小。 　　双列圆锥滚子轴承的外圈（或内圈）是一个整体。两个内圈（或外圈）小端面相近，中间有隔圈，游隙是靠隔圈的厚薄来调整的， 也可用隔圈的厚薄来调整双列圆锥滚子轴承的预过盈。 　　四列圆锥滚子轴承　　铁姆肯轴承TIMKEN四列圆锥滚子轴承分为： 　　铁姆肯TQO（直孔四列组合）轴承， 　　铁姆肯TQOW（带内圈端面润滑槽TQO）轴承 　　铁姆肯TQITS（四列 圆锥内孔 组合）轴承 　　铁姆肯TQITSE（TQIT、带外延内圈）轴承。 　　该种轴承有四列滚子，可以承受极大的径向载荷，并可承受双向的轴向载荷，极限转速较低。在各种冷热轧机上应用很广泛。轴承内径与轧辊辊径采用过渡配合。轴向游隙的大小，对圆锥滚子轴承能否正常工作关系极大，游隙过小时，温升较高；游隙较大时，轴承容易损坏，故在安装时应特别注意三外圈、两内圈、两外隔圈、一内隔圈的出厂打字编号，切莫装错。 　　四列圆锥滚子轴承是主要的轧辊轴承之一，此类轴承径向和轴向载荷能力均较大，径向载荷能力约为单列的3倍，可以承受较大的双向轴向载荷，但极限转速较低。 它能限制轴（或外壳）两个方向的轴向位移在轴承轴向游隙范围内，因此可用作双向轴向***。可通过改变内、外圈之间的隔圈厚度来调整轴承的径、轴向游隙。 　　四列圆锥滚子轴承主要用于热轧机和冷轧机的工作辊，以及开坯机的轧辊等。由于要求装卸方便，通常与辊颈成间隙配合。圆锥滚子轴承一般采用钢板冲压保持架，尺寸较大时，采用支柱保持架。

圆锥滚子轴承的定义　　圆锥滚子轴承可以分离，由内圈与滚子、保持架一起组成的组件和外圈可以分别安装。滚子和滚道接触处修正的接触线可以减少应力集中。圆锥滚子轴承可以承受大的径向载荷和轴向载荷。由于圆锥滚子轴承只能传递单向轴向载荷，因此，为传递相反方向的轴向载荷就需要另一个与之对称安装的圆锥滚子轴承。 　　圆锥滚子轴承中用量***多的是单列圆锥滚子轴承。在轿车的前轮轮毂中，近年来也用上了小尺寸的双列圆锥滚子轴承。四列圆锥滚子轴承用在大型冷、热轧机等重型机器中。

编辑本段圆锥滚子轴承的分类

单列圆锥滚子轴承有一个外圈，其内圈和一组锥形滚子由筐形保持架包罗成的一个内圈组件。外圈可以和内圈组件分离，按照ISO圆锥滚子轴承外形尺寸标准的规定，任何一个标准型号的圆锥滚子轴承外圈或内圈组件应能和同型号外圈或内圈组件实现国际性互换。即同型号的外圈除外部尺寸、公差需符合ISO492（GB307）规定外，内圈组件的圆锥角、组件锥体直径等也必须符合互换的有关规定。 　　通常，单列圆锥滚子轴承外圈滚道的圆锥角在10°~19°之前，能够同时承受轴承向载荷和径向载荷的联合作用。锥角愈大，承受轴向载荷的能力也愈大。大圆锥角的轴承，后置代号加B，锥角在25°~29°之间，它可承受较大的轴向载荷。另外，单列圆锥滚子轴承可以在安装过程中调整游隙的大小。 　　双列圆锥滚子轴承的外圈（或内圈）是一个整体。两个内圈（或外圈）小端面相近，中间有隔圈，游隙是靠隔圈的厚薄来调整的， 也可用隔圈的厚薄来调整双列圆锥滚子轴承的预过盈。

编辑本段圆锥滚子轴承的用途

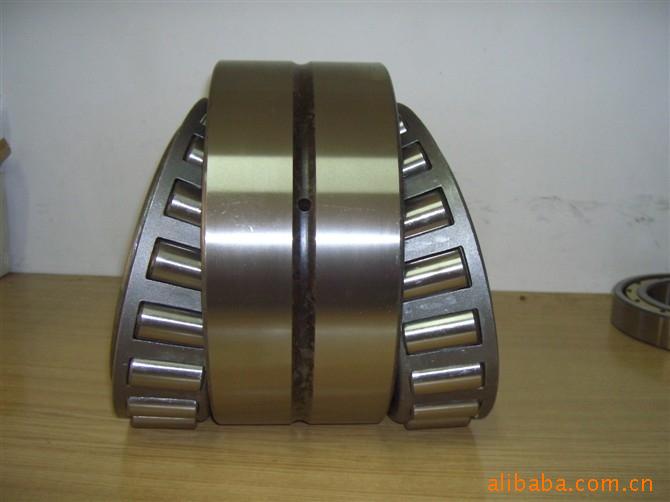

圆锥滚子轴承主要承受以径向为主的径、轴向联合载荷。轴承承载能力取决于外圈的滚道角度，角度越大承载能力越大。该类轴承属分离型轴承，根据轴承中滚动体的列数分为单列、双列和四列圆锥滚子轴承。单列圆锥滚子轴承游隙需用户在安装时调整；双列和四列圆锥滚子轴承游隙已在产品出厂时依据用户要求给定，不须用户调整。 　　圆锥滚子轴承有圆锥形内圈和外圈滚道，圆锥滚子排列在两者之间。所有圆锥表面的投影线都在轴承轴线的同一点相聚。这种设计使圆锥滚子轴承特别适合承受复合（径向与轴向）负荷。轴承的轴向负荷能力大部分是由接触角α决定的；α角度越大，轴向负荷能力就越高。角度大小用计算系数e来表示；e值越大，接触角度越大，轴承承受轴向负荷的适用性就越大。 　　圆锥滚子轴承通常是分离型的，即由带滚子与保持架组件的内圈组成的圆锥内圈组件可以与圆锥外圈（外圈）分开安装。 　　圆锥滚子轴承广泛用于汽车、轧机、矿山、冶金、塑料机械等行业。

编辑本段四列圆锥滚子轴承的安装方法

　　四列圆锥滚子轴承的安装（安装滚子轴承）： 一、四列圆锥滚子轴承内圈与辊颈的配合一般是带间隙的，安装时先将轴承装入轴承箱，然后把轴承箱装入轴颈。 　　二、四列圆锥滚子轴承外圈与轴承箱孔亦采用动配合，先将外圈A装入轴承箱。出厂时在外圈、内圈以及内外隔圈均印有字{HotTag}符符号，安装时必须按字符符号的排列顺序依次装入轴承箱。不可任意互换，以防止轴承游隙的改变。 　　三、全部零件都装入轴承箱后，将内圈与内隔圈、外圈与外隔圈轴向靠紧。 　　四、测量外圈端面与轴承箱盖板之间的缝隙宽度，以确定相应密封垫片的厚度。
