Panasonic |

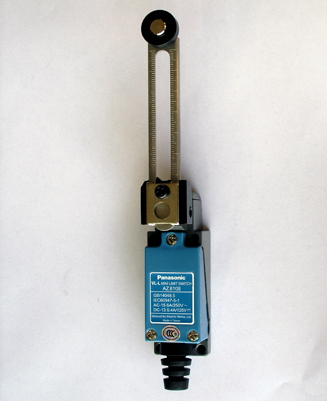

松下限位开关AZL8108,价格合理,质量保证,欢迎惠顾!
详细说明
|
|
|
■产品类型
1﹒标准类型
|
激励器类型
|
零件编号
|
|
推压塞柱
|
AZ8111
|
|
滚轴塞柱
|
AZ8112
|
|
横跨滚轴塞柱
|
AZ8122
|
|
滚轴臂
|
AZ8104
|
|
可调滚轴臂
|
AZ8108
|
|
可调节杆
|
AZ8107
|
|
可伸缩杆
|
AZ8166
|
|
弹簧线
|
AZ8169
|
■规格及特性概要
1.规格
1）标准型
|
负载
额定控制电压
|
阻性负载
（ Ф≒1）
|
***负载
（ Ф≒0.4）
|
|
AC125V
|
5A
|
3A
|
|
AC250V
|
5A
|
2A
|
|
DC125V
|
0.4A
|
0.1A
|
2.特性
|
触点规格
|
触点排列
|
双电路双断型（1a1b）
|
|
触点阻抗（起始）
|
15mΩ以下（在6至8V电压，额定电流下）
|
|
触点材料
|
镀金银合金触点（不含镉）
|
|
电气性能
|
绝缘电阻（起始）
|
100mΩ以上（在DC500V绝缘电阻时测得）
|
|
抗电压性能
|
非连续端子之间（起始）：1，000/1分钟，无电压金属件与各端子之间：2，000V/1分钟接地与各端子之间：2，000V/1分钟
|
|
机械性能
|
抗冲击性
|
自由状态下
|
98m/s²{10G}以下
|
|
滿负荷状态下
|
294m/s²{30G}以下
|
|
抗振动能力
|
标准型：55Hz.以下、带指示灯型：10～50Hz.（双振幅1.5mm）
|
|
寿命
|
机械寿命
|
1,000万次以上（通断频率120次/分钏）
|
|
电气寿命（阻性负载）
|
30万次以上（额定负载）、电磁接触器FC-100(AC200V)负载：500万次以上
|
|
使用条件
|
环境温度/环境湿度
|
－20℃～＋60℃/95%RH以下（在20℃）
|
|
***大通断频率
|
120次/分钟
|
3.EN60947-5-1特性
|
项目
|
内容
|
|
额定绝缘电压（ui）
|
250VAC
|
|
额定抗冲击电压(Uimp)
|
2.5kV
|
|
换向电压
|
2.5kV
|
|
额定密封热电流（Ithe）
|
5A
|
|
限制短路电流
|
100A
|
|
短路保护器
|
10A***丝
|
|
防护等级
|
IP64
|
|
污染等级
|
3
|
4.工作特性
|
特性
激励器
|
工作强度(O.F.)
***大(N{gf})
|
回复强度(R.F.)
***小(N{gf})
|
预行程(P.T.)
***大(mm)
|
差动(M.D.)
***大(mm)
|
起程(O.T.)
***大(mm)
|
总行程(T.T.)
(mm)
|
|
推压塞柱
滚轴塞柱
横跨滚轴塞柱
|
8.83 {900}
|
1.47{150}
|
1.5mm
|
0.7mm
|
4mm
|
5.5mm
|
|
滚轴臂
|
5.88 {600}
|
0.49 {50}
|
20º
|
10º
|
75º
|
95º
|
|
可调滚轴臂
|
7.84{800}～3.35{342}
|
0.49{50}~0.21{21}
|
20º
|
10º
|
75º
|
95º
|
|
可调节杆
|
7.84{800}～1.99{203}
|
0.49{50}~0.12{12}
|
20º
|
10º
|
75º
|
95º
|
|
可伸缩杆
弹簧线
|
0.88 {90}
|
－
|
30mm
|
－
|
20mm
|
50mm
|
※弯曲半径100mm合计弯曲角度360度的曲线状态的特性。
注）1.如果超过T.T.使用，向激励器所加的力也将超过O.F.的数倍，造成机械的破损、以及缩短使用寿命，敬请注意。
5.防护特性
|
防护结构防护
|
VL微型
限位开关
|
|
IEC标准
|
JIS
|
|
IP60
|
防尘型
|
○
|
|
IP64
|
防溅型
|
○
|
|
－
|
抗油型
|
○
|
|
