故障表现和诊断——送修用户反映(海利普HLP-SK型22kw变频器)变频器有随机性停机保护现象，面板显示的故障代码，也不一样，有时能连续运行几个小时，有时几分钟跳一次，重合电，又能运行起来。初步判断，该变频器某故障检测电路存在不稳定因素，导致变频器出现随机性保护停机现象。

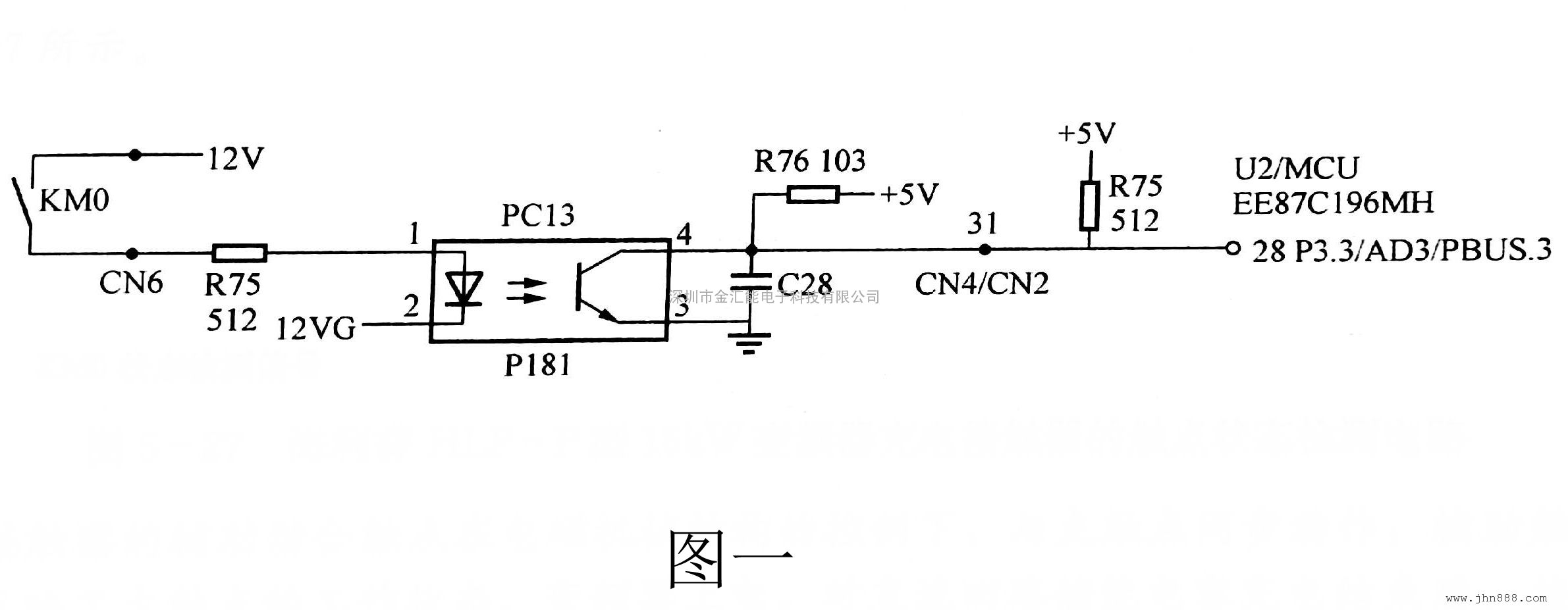

电路构成——海利普HLP-SK型22kw变频器充电接触器的触点状态检测电路，如图一所示。
充电接触器的辅助动合触点在电磁机械结构的控制下，与主触点同步动作，辅助触点的动作状态间接反映了主触点的工作状态。变频器上电，对直流回路储能电容充电结束后，接触器得到控制信号而闭合，动合辅助触点同步动作，经R75提供光耦合器PC13的输入侧电流通路，输出测光敏三级管处于饱和状态，将0V的低电平信号，输入MCU的28脚。
故障分析和检修——变频器上电后，显示正常，能接受启动信号正常运行。好像没有什么问题。停了会儿，再启动，运行中面板显示E.BS.n(意为运行中电磁接触器辅助线圈无反馈)故障代码，停机保护。停电后，再上电启动时，每次故障跳闸显示的故障代码都不一样。在报警状态，用金属尖镊子短接充电接触器的触点状态检测电路中的光耦合器的PC13的3、4脚后，报警信号消失，变频器又能重新启动运行。
充电接触器触点状态检测电路的报警原因如下：
(1)因充电接触器线圈供电控制电路方面的原因，充电接触器未正常工作。
(2)充电接触器本身损坏，如线圈烧毁，未能正常动作。
(3)触点状态检测电路异常(如辅助点接触不良)，造成误报警。
虽然在停机和运行中所报故障代码有差异，但都为一个故障指向，即充电接触器的工作状态不良，变频器有时还能正常运行一段时间，说明接触器的动作的主触点状态，都没有问题，可能是辅助触点接触不良，导致误报故障。
因变频器是在石膏板加工厂应用的，拆开变频器外壳，发现内部覆盖一层厚厚的石膏粉，先用吹风机对粉尘进行清理。***检查充电接触器KMO辅助动合触点的接触情况，发现触点有点氧化接触不良现象，卸下辅助触点，用细砂纸打磨和用尖嘴钳进行校正使之接触良好。
对变频器进行多次的上电、停电和启动、运行、停止试机，都不再产生报警停机现象，故障修复。
