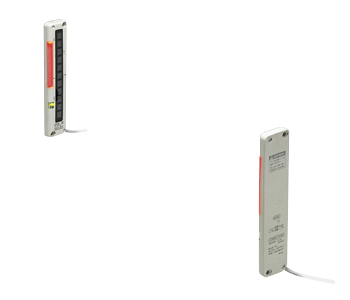

小型/薄型物体检测区域传感器
NA1-11 系列
特点：检测薄型物体的交叉光扫描系统
作为保障人身安全的检测装置使用时，请务必使用光幕传感器。
有关光幕传感器的详情，请参阅《光幕传感器篇产品目录》。
特点
可检测信件或名片
用交叉光轴扫描系统可检测薄型物体。
|
投光与受光二极体间距：10mm
10mm的投光与受光二极体间距可检测φ13.5mm的小型物体。
|
厚度仅为10mm
极薄，其厚度仅为10mm。而且，由于它的电缆出口方向可自由调节，所以可安装在狭窄的空间内。
电缆定向自由
|
宽区域
极薄的设计使检测范围达到了长1m，宽100mm。适用于宽阔生产线上的物体检测，或通过路径不确定的小型物体的落下或侵入检测。
|
无需同步线
在投光器与受光器之间不再需要同步接线，从而节省了电线，接线也变得简单了。
|
全球适用
符合EMC指定适用品，并获得了UL认证。
另外， 备有欧洲大量需要的PNP输出型。
|
用途
检测名信片
|
检测路径不确定的落下物体
|
检测移动物体的缺口
|
警告 勿将本产品用于个人安全保护。
清晰可见的指示灯
在投光器与受光器上都安装了一个55mm宽的清晰可见的大型指示灯。另外，若将检测输出直接连接到大型指示灯的输入处，这时指示灯可用作大型工作状态指示灯。而且，其操作可以选择为亮起或闪烁。
|
交叉光轴扫描系统
原有区域传感器，由于投光二极体与受光二极体作为整体被同步扫描，因此，不能检测薄型物体。相反，NA1-11中只有投光器的1~11二极体扫描后获得投光。受光器的二极体不被扫描，因此当投光二极体投射光线，受光器的所有二极体都接收到光线。因此，即使受光器中有一个二极体不受光，也会发生遮光操作。利用此项技术就实现了对薄型物体的检测。
|
订购指南
|
种 类 |
形 状 |
检测距离(注) |
型 号 |
输 出 |
|
NPN输出 |
 |
0.17～1m |
NA1-11 |
NPN开路集电极晶体管 |
|
5m电缆 长度型 |
NA1-11-C5 |
|
PNP输出 |
NA1-11-PN |
PNP开路集电极晶体管 |
注：
检测范围是投光器与受光器之间的可设定距离。 传感器可检测0.17m以下的物体。
配件(另售)
|
品 名 |
型 号 |
说 明 |
|
传感器安装支架 |
MS-NA1-1 |
4个支架为一套
附带4个带垫圈的M4螺丝(长15mm)，8个螺母，
4个挂钩，4个垫片和8个带垫圈的M4螺丝(长18mm)。
(MS-NA1-1不附带垫片) |
|
MS-NA2-1 |
规格
|
种 类 |
NPN输出型 |
PNP输出型 |
|
型 号 |
NA1-11 |
NA1-11-PN |
|
检测高度 |
100mm |
|
检测距离(注1) |
0.17～1m |
|
二极体间距 |
10mm |
|
投光/受光二极体数 |
投光器与受光器各11个 |
|
检测物体 |
φ 13.5mm以上不透明体(注2) |
|
电源电压 |
12～24V DC±10% 脉动P-P10%以下 |
|
消耗电流 |
投光器：80mA以下，受光器：100mA以下 |
|
输出 |
NP N开路集电极晶体管
·最大流入电流：100mA
·外加电压：30V DC以下(输出和0V之间)
·剩余电压： 1V以下(流入电流为100mA时)
0.4V以下(流入电流为16mA时) |
PN P开路集电极晶体管
·最大源电流：100mA
·外加电压：30V DC以下(输出和0V之间)
·剩余电压： 1V以下(源电流为100mA时)
0.4V以下(源电流为16mA时) |
|
输出工作 |
遮光时ON或OFF，可用工作模式开关选择 |
|
短路保护 |
装 备 |
|
反应时间 |
遮光时：5ms以下，入光时：10ms以下 |
指
示
灯 |
投光器 |
电源指示灯：绿色LED(电源ON时，亮起)
大型指示灯：橙色LED 大型指示灯输入低时指示
灯亮起或闪烁，由工作模
式开关选择亮起形式。 |
电源指示灯：绿色LED(电源ON时，亮起)
大型指示灯：橙色LED 大型指示灯输入高时指示
灯亮起或闪烁，由工作模
式开关选择亮起形式。 |
|
受光器 |
工作状态指示灯：橙色LED(输出ON中，亮起)
电源指示灯：绿色LED(电源ON时，亮起)
大型指示灯：橙色LED 大型指示灯输入低时指示
灯亮起或闪烁，由工作模
式开关选择亮起形式。 |
工作状态指示灯：橙色LED(输出ON中，亮起)
电源指示灯：绿色LED(电源ON时，亮起)
大型指示灯：橙色LED 大型指示灯输入高时指示
灯亮起或闪烁，由工作模
式开关选择亮起形式。 |
环
境
性
能 |
保护构造 |
IP62(IEC) |
|
周围温度 |
－10～＋55°C(注意不可结露、结冰)，存储：－20～＋70°C |
|
周围湿度 |
35～85%RH，存储：35～85%RH |
|
周围照明度 |
白炽灯：受光面照明度3,000Rx |
|
耐电压 |
AC1,000V 1分钟，所有电源连接端子与外壳之间 |
|
绝缘电阻 |
所有电源连接端子与外壳之间20MΩ以上，基于DC250V的高阻表 |
|
耐振动 |
频率：10～150Hz，双振幅：1.5mm，X，Y和Z各方向2小时 |
|
耐冲击 |
加速度：500m/s2(约50 G)，X，Y和Z各方向3次 |
|
投光二极体 |
红外线LED(交叉光轴扫描系统) |
|
投光波峰波长 |
880μm |
|
材质 |
外壳：耐热ABS，透镜：丙烯，指示灯罩：丙烯 |
|
材质 |
0.3mm2以上4芯(投光器：3芯)耐油橡皮电缆，长2m |
|
电缆延长 |
0.3mm2以上的电缆全长可延长至100m，用于投光器和受光器 |
|
重量 |
投光器：约80g，受光器：约85g |
注：
1) 检测距离是投光器与受光器之间的可设定距离。传感器可检测0.17m以下的物体。
2) 尽管该产品可采用交叉光扫描系统检测薄型物体，但可稳定检测到的薄型物体的尺寸因设定距离而异。因此，当传感器检测薄型物体时，请确认使用实际的物体进行稳定检测。
|
