台湾千岛三爪高速中空油压夹头卡盘OP-206车床卡盘

产品编号：497167095                    更新时间：2019-04-02
价格： 来电议定

昆山马尔可贸易有限公司
  • 主营业务：日本MST刀具，日本NIKKEN刀具，日本YUKIWA刀具，...
  • 公司官网：
  • 公司地址：

联系人名片：

联系时务必告知是在"产品网"看到的

产品详情

台湾千岛三爪高速中空油压夹头卡盘OP-206车床卡盘

OP 三爪高速中空油壓夾頭 L: 加長行程BH: 加大孔徑

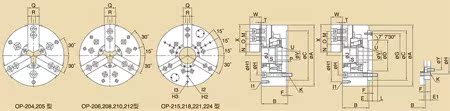

尺寸圖
規格表 單位/mm
型式 / 規格 主軸鼻端番號 A B C
(h6)		 D E E1 F G H H1 I1 H2 I2 H3
OP-204 - 110 59 85 - - - 4 - 70.6 - - - - -
OP-205 A2-4 135 60 110 63.513 20 - 4 96 82.6 PCDØ118 3-M8×1.25P - - -
OP-206 A2-5 169 81 140 82.563 15 - 5 116 104.8 PCDØ145 6-M10×1.5P - - -
OP-208 A2-6(A2-5) 210 91 170 106.375 17 23 5 150 133.4 PCDØ180 6-M10×1.5P - - -
OP-210 A2-8(A2-6) 254 100 220 139.719 18 28 5 190 171.4 PCDØ225 6-M12×1.75P - - -
OP-212 A2-8 304 110 220 139.719 18 - 6 190 171.4 PCDØ250 6-M12×1.75P - - -
OP-215 A2-11(A2-8) 381 133 300 196.869 22 33 6 260 235 - - PCDØ230 3-M12×1.75P PCDØ300
OP-218 A2-11(A2-8) 450 133 300 196.869 22 33 6 260 235 PCDØ230 3-M12×1.75P PCDØ300 3-M12×1.75P PCDØ380
OP-221 A2-15(A2-11) 530 140 380 285.775 27 41 6 330.2 330.2 PCDØ300 3-M16×2P PCDØ380 3-M16×2P PCDØ460
OP-224 A2-20(A2-15) 610 149 520 412.775 27 42 6 463.6 463.6 PCDØ350 3-M16×2P PCDØ450 3-M16×2P PCDØ550
OP-210BH A2-8(A2-6) 254 100 220 139.719 18 28 5 190 171.4 - - PCDØ160 3-M12×1.75P PCDØ220
OP-212BH A2-8 304 108 220 139.719 18 - 6 190 171.4 - - PCDØ170 3-M16×2P PCDØ260
OP-206L A2-5 173 87 140 82.563 15 - 5 116 104.8 - - PCDØ90 3-M8×1.25P PCDØ140
OP-208L A2-6(A2-5) 215 103 170 106.375 17 23 5 150 133.4 - - PCDØ120 3-M8×1.25P PCDØ170
OP-210L A2-8(A2-6) 256 112 220 139.719 18 28 5 190 171.4 - - PCDØ160 3-M12×1.75P PCDØ220





型式 / 規格 I3 J K L M N
max.		 N
min		 O
max.		 O
min.		 P
max.		 P
min.		 Q R S T U V W X
OP-204 - 26 3-M10×1.5P - 14 23 20.3 11.5 6.7 3.5 -6.5 23 10 17.5 2 M32×1.5P 12 24 49.5
OP-205 - 33 3-M10×1.5P 15 14 26.2 23.5 19 6 1 -9 25 10 20 2 M40×1.5P 12 31.5 62
OP-206 - 45 6-M10×1.5P 16 20 32.35 29.6 24 7 11 -1 31 12 19 2 M55×2P 20 37.5 73
OP-208 - 52 6-M12×1.75P 18 25 39.1 35.4 30 10 14.5 -1.5 35 14 20.5 2 M60×2P 30 39.5 95
OP-210 - 75 6-M16×2P 19 30 51.5 47.1 34 12 8.5 -10.5 40 16 25 2 M85×2P 40 43 110
OP-212 - 91 6-M16×2P 25 30 61.6 56.3 46 12 8 -15 50 21 28 2 M100×2P 50 51 129
OP-215 3-M12×1.75P 117.5 6-M20×2.5P 28 43 82.3 77 46 13 7.5 -16 62 22 42.5 5 M130×2P 48 66.5 165
OP-218 3-M12×1.75P 120 6-M20×2.5P 28 43 83.8 78.5 78 18 7.5 -16 62 22 42.5 5 M130×2P 48 66.5 165
OP-221 3-M16×2P 180 6-M24×3P
