工作原理
球栅测量基于电磁感应原理。通电后, 读数头内激磁线圈将产生感生磁场。测量时, 读数头与尺身相对运动, 尺身内镍镉合金球切割感生磁力线, 采集线圈则负责收集因此而产生的感应信号。
在一个球栅距（如每12.7毫米）内, 合金球的不同位置切割磁力线的截面积不同, 采集线圈采集到的感应电压也随之变化。在一个周期内, 测量出的位置值都是***值。测量时, 读数头沿尺身滑动。输出信号相位将呈周期性变化。
输出信号兼容

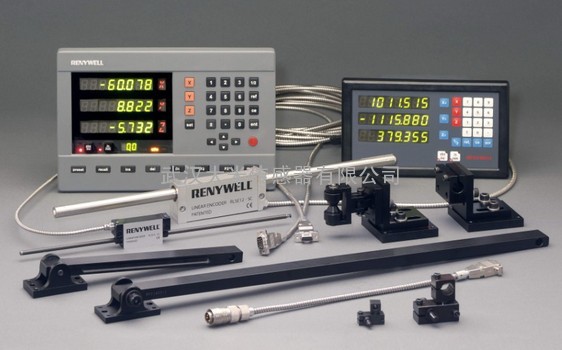

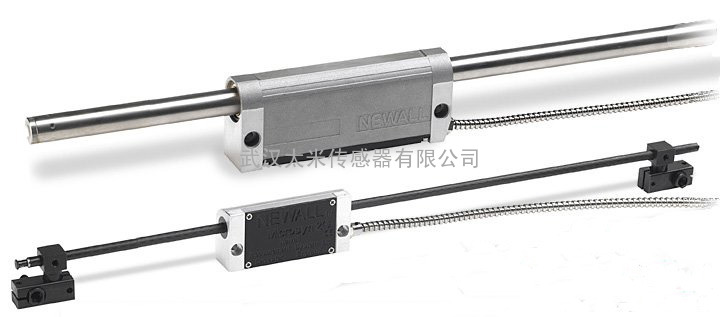

RENYWELL球栅/微栅传感器输出信号可兼容多种应用
|
球栅1200系列 |
模拟信号, 可与NEWALL等其他品牌数显表兼容。 |
|
球栅1000系列 |
专用信号, 仅与RENYWELL ND100数显表兼容。 |
|
球栅1500系列 |
可提供TTL 或1Vpp输出, 提供增量式或***式数字信号, 可为数控系统或其他运动控制系统提供位置反馈, 并保有球栅防水、防油的机械特性。 |
技术优势

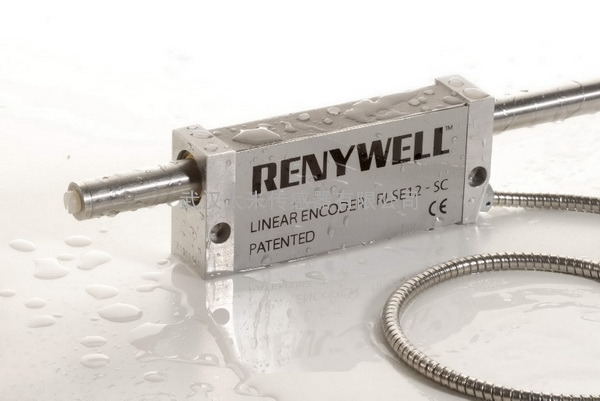

- 非接触式测量, 防护等级达IP67(NEMA 6);
- 防土、防尘、防油, 适应恶劣加工环境;
- 无机械磨损;
- 无需日常清洁与维护;
- 抗冲击、耐振动;
- 安装简易 - 无基准面要求;
