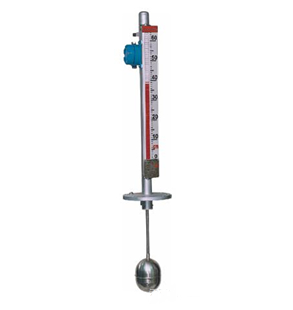

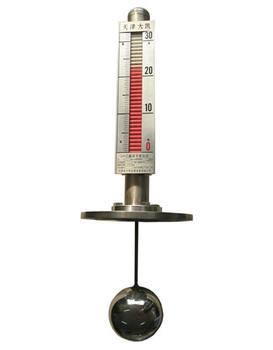

UHZ系列顶装磁翻板液位计

UHZ系列顶装式磁翻板液位计，适用于测量各种不便于侧面安装液位计的容器，特别是地下贮槽内的液位测量。广泛适用于石油、化工、冶金、电力、轻工及医药等行业和部门。

• 结构原理
• UHZ系列顶装式磁翻板位计直接安装于容器顶部，通过浮球随液面（或界面）的上下移动带动磁性连杆上下移动，由磁性连杆内的磁钢利用磁耦合原理驱动磁性翻板指示器，用红蓝两色（液红气蓝）明显直观地指示出工艺容器内的液位或界位，可远距离传送和实现自动控制。UHZ系列顶装式磁翻板液位计主要由本体部分、就地指示器、远传变送器及上、下限报警器等几部分组成。
• 主要技术参数
• 测量范围：0-6000mm
• 公称压力：1.0MPa;1.6MPa;2.5MPa;4.0MPa
• 公称通径：DN150
• 工作温度：-40~80℃
• 测量精度： +/- 10mm +/- 16mm
• 介质密度：液位：ρ >= 0.5g/cm3
• 界位：ρ1-ρ2 >= 0.25g/cm3
• 接液材质：1Cr18Ni9Ti
• 法兰标准：JB82-59（液位计法兰：平面或凸面法兰）
• 伴热夹套接头：ZG1/2“（内螺纹）
• 上、下限报警器：
• 输出信号：一常开、二常闭
• （或二常开、二常闭订货时请注明）
• 坏境温度：-20~40℃
• 工作温度：-40~120℃
• 测量精度： +/- 10mm
• 工作寿命： >= 105
• 防护等级：IP65
• 电源引入口：M20 x 1.5（内螺纹）
• 防爆形式、防爆标志:
• 隔爆型:dIIBT4
• 本质安全型:iaIICT5
•
   UHZ系列顶装磁翻板液位计远传说明
  　 磁翻板液位计远传变送器由液位传感器和转换模块组成，该变送器的传感器以***的形式固定在UHZ型磁翻板液位计或UHZ顶装式磁性浮球液位计的主导管外侧，使其处于液位计同一磁耦系统中，当磁性浮子随液位上下移动时，
