Z-WP-8系列精小型压力变送器器 |
|
|
8系列精小型压力变送器
Z-WP-8系列精小型压力变送器以其优良的可靠性，广泛的适用性，产品的灵活性和多样性，广泛应用于航空、航天、石油、化工、冶金、电力、水利等工业过程现场压力测量和控制。

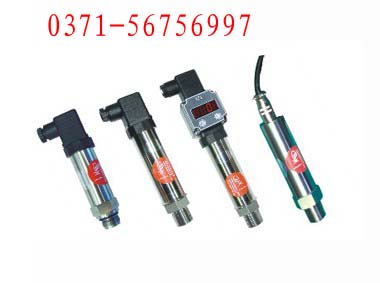

产品外形：
接插件外形及排列：
赫丝曼接头连接式插脚定义：
航空插头连接式接线定义：
产品特点： 量程覆盖范围宽。 ·全不锈钢结构，压力接口形式多样，具有齐平膜片、钽膜片等多种形式。防护等级IP65。 ·输出信号形式多样，现场可调校，现场可显示。 ·反极性保护和瞬间过电流过跨压保护，符合EMI防护要求。 ·防爆型产品符合GB3836.4标准的ExiaⅡCT6要求，防爆合格证号CNEX03.823。 技术参数： 测量范围：-0.1～0—0.01～60MPa 过载：1.5倍满量程压力 压力类型：表压或绝压或密封参考压力 ***度：典型：&plu***n;0.25%FS；***大：&plu***n;0.5%FS（包括非线性、迟滞和重复性） 长期稳定性：典型：&plu***n;0.1%FS；***大：&plu***n;0.2%FS 零点温度漂移：0.03%FS/℃(≤100KPa)；0.02%FS/℃(＞100KPa) 满度温度漂移：0.03%FS/℃(≤100KPa)；0.02%FS/℃(＞100KPa) 允许温度：·正常工作温度 -20～70℃；·膜片 -20℃～80℃(短时可达130℃)；·贮存温度 -20℃～80℃；·高低温型 -65℃～150℃10℃～200℃10℃～350℃。 供电电源：(12.5～36)V DC 输出信号：(4～20)mA DC 传输方式：二线 外壳防护：电缆线和接插件连接均为IP65 电气连接：进口防爆插头座或电缆1.5米 壳体：不锈钢1Cr18Ni9Ti；O型圈：氟橡胶、***橡胶 膜片：不锈钢316L
工作原理： 该产品采用带不锈钢隔离膜片的OEM压力传感器作为信号测量元件、并经过计算机自动测试，用激光调阻工艺进行了宽温度范围的零点和灵敏度温度补偿。放大电路位于不锈钢壳体内，将传感器信号转换为标准输出信号。整个产品经过了元器件、成品的严格测试及老化筛选，性能稳定可靠。
负载特性：
选型表：
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
