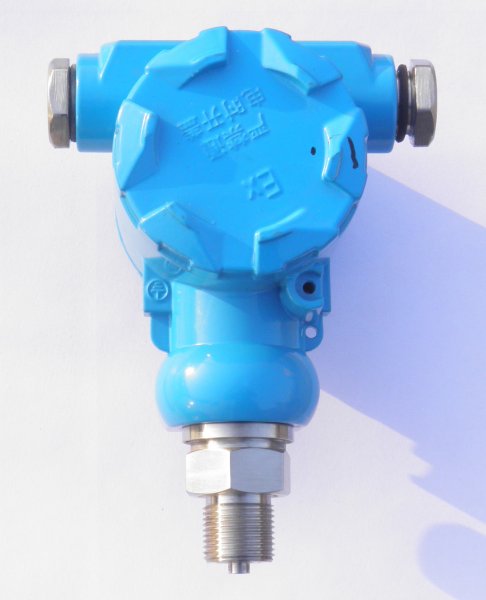

产品概述
Z-WP-L系列通用静压液位变送器 采用高性能的压力传感器,多种结构形式、多种材料、多种变送器类型,具有广泛的适应性。
主要特点
·稳 定 性 ：灵敏度高,长期稳定性好。
·可靠性强 ：无机械传动部件,无机械磨损,无机械故障
·抗干扰能力强 ：防水、防尘、防爆、防腐、防酸。
·适用性广 ：具有多种结构形式,多种安装方式,多种结构材料,适合各种工业现场液位测量
·安装简便 ：使用可靠有多种安装方式可供选择,用户可以方便地安装使用。
工作原理
液体中某一点的静压力与该点到液面的距离成正比，即：
,其中P～被测点的压力(压强) ρ～介质密度 g～重力加速度 H～被测点到液面的高度,对已确定的被测介质及地点，ρ、g为常数，故被测点到液面的位置的变化只与被测的压力（压强）有关。
WIDEPLUS-L系列静压液位变送器就是通过测定被测点的静压力来确定液面位置的。
测量系统
Z-WP-L 系列静压液位变送器配合WP系列数字显示仪即构成静压式液位计。液位变送器把测量的液位压力信号传输至数字显示仪，根据介质的比重等参数，显示仪转换并显示对应的液位数值。
显示仪的选择请参考我公司的智能数显仪表样本及我公司相关的技术文件
接线引出方式:可根据需要从任何一出口引出，建议使用Ф10工业电缆作为引线，密封引出头选用通
用电缆接头PG16，不引线一端用端封盖住。
调 节:零点调节 &plu***n;5%FS 满量程调节范围为&plu***n;20%FS
负载特性
外形图
技术参数
工作电压 12.5V～36V D
输出信号 4mA～20mA
测量范围 0～4m (***大)
精 度 0.2级、0.5级
稳 定 性 优于0.1%FS/年
允许温度 常温型
·介质 -20℃～70℃
·环境 -20℃～70℃
·贮存 -40℃～80℃
与介质接触材料 外壳 不锈钢1Gr18Ni9Ti
密封 氟橡胶
聚四氟乙烯
全密封焊接
膜片 不锈钢316L
陶瓷电容
过程连接方式 外螺纹G1
法兰(默认为DN20, PN0.6)
防护等级 传感器部分防护等级IP68接线盒部分IP65（K1壳体为IP67)
|
Z-WP-L
|
□
|
□ |
□ |
□ |
□ |
□□ |
□ |
□ |
□ |
□ |
□ |
□ |
|
|
类型
|
C |
|
|
|
|
|
|
|
|
|
|
|
C标准缆式(缆线温度≤70℃)(注1) |
|
C1一体式不带接线盒(注1) |
|
C2一体式带接线盒(注1) |
|
R |
|
|
|
|
|
|
|
|
|
|
|
杆式（注1）
|
|
D |
|
|
|
|
|
|
|
|
|
|
|
直装式（注1） |
|
G |
|
|
|
|
|
|
|
|
|
|
|
铠装缆式
（注1） |
G1铠装管为1Gr18Ni9Ti |
|
G2铠装管为316不锈钢 |
|
显示特征 |
|
S |
|
|
|
|
|
|
|
|
|
|
标准型（无防爆） |
|
D |
|
|
|
|
|
|
|
|
|
|
隔爆型ExdII BT5或ExdII CT6(K1外形) |
|
I |
|
|
|
|
|
|
|
|
|
|
本安型ExibII CT6或Exia II CT6 |
|
过程连接件材料 |
|
1 |
|
|
|
|
|
|
|
|
|
不锈钢316L |
|
2 |
|
|
|
|
|
|
|
|
|
不锈钢304 |
|
3 |
|
|
|
|
|
|
|
|
|
不锈钢1Gr18Ni9Ti |
|
9 |
|
|
|
|
|
|
|
|
|
特殊要求 |
|
过程连接件方式 |
|
T |
|
|
|
|
|
|
|
|
外螺纹G12 |
|
F |
|
|
|
|
|
|
|
|
法兰(注2) |
|
Y |
|
|
|
|
|
|
|
|
特殊要求 |
|
膜片材料 |
|
A |
|
|
|
|
|
|
|
扩散硅
膜 片 |
A1标准型 |
|
A2超稳定型 |
|
C |
|
|
|
|
|
|
|
陶瓷电容膜片 |
|
密封件材料 |
|
1F |
|
|
|
|
|
|
氟橡胶 |
|
2F |
|
|
|
|
|
|
***橡胶 |
|
3F |
|
|
|
|
|
|
全密封焊接(不适用扩散硅) |
|
4F |
|
|
|
|
|
|
全密封焊接(仅用于扩散硅) |
|
信号输出方式 |
|
2 |
|
|
|
|
|
4~20mA二线制 |
|
9 |
|
|
|
|
|
特殊要求 |
|
显示方式 |
|
A |
|
|
|
|
无现场指示 |
|
B |
|
|
|
|
0~100%线性指示 |
|
C |
|
|
|
|
LCD数字量程显示（液晶） |
|
D |
|
|
|
|
LED数字量程显示（数码管） |
|
E |
|
|
|
|
LCD数字0~100%显示 |
|
F |
|
|
|
|
LED数字0~100%显示 |
|
精度等级
|
|
1 |
|
|
|
0.1级(注3) |
|
2 |
|
|
|
0.2级 |
|
5 |
|
|
|
0.5级
|
|
配重 |
|
H |
|
|
无配重 |
|
Z |
|
|
标准配重(请提供流速、密度) |
|
Y |
|
|
特殊要求 |
|
安装尺寸
|
|
□ |
|
安装尺寸仅限于缆式杆式（注4） |
|
测量范围 |
|
□ |
见WIDEPLUS-L通用压力变送器标准量程表 |
|
选型举型 |
Z-WP-LCS1FA1F2A5H |
●订货注明: 液体介质密度（ ）
液位量程h=（ ）米
缆式：电缆长度L=（）米
杆式：插入深度L=（）米（探头到法兰的距离）
●注1: 一体式是采用进口不锈钢隔离膜片的传感器和高性能的专用放大电路直接封装在探头中。
●注2：缆式及杆式液位法兰默认为DN20 PN0.6MPa,直装式液位法兰默认为DN50 PN1.6MPa，特殊订货请注明。
●注3: 0.1级精度要选用超稳定型扩散硅膜片材料（A2）才能实现。
●注4：安装尺寸在缆式及杆式变送器使用，如测量水井水位量程10m安装尺寸11m，则多出1m作安装调节用，实际测量为10m，不注明，缆式默认1m高度调节，杆式用户应详细注明安装尺寸。
●注 ：缆式液位变送器的导气电缆采用进口耐磨、耐弱酸、抗低温等高性能的环保型材料，可用于食品、医药等测量现场。 |
|
标准量程表 |
|
表压代码 |
绝压 |
测量范围 |
量程调节范围 |
扩散硅或高低温型过载 |
电阻式 |
扩散硅 |
高低温型 |
|
G01 |
× |
0-4kPa |
1.6kPa-5kPa |
6.0kPa |
× |
× |
√ |
|
G02 |
× |
0-6kPa |
4kPa-10kPa |
9.0kPa |
× |
√ |
√ |
|
G03 |
× |
0-10kPa |
4kPa-20kPa |
15kPa |
× |
√ |
√ |
|
G04 |
× |
0-16kPa |
6.4kPa-20kPa |
25kPa |
× |
√ |
√ |
|
G0 |
|
