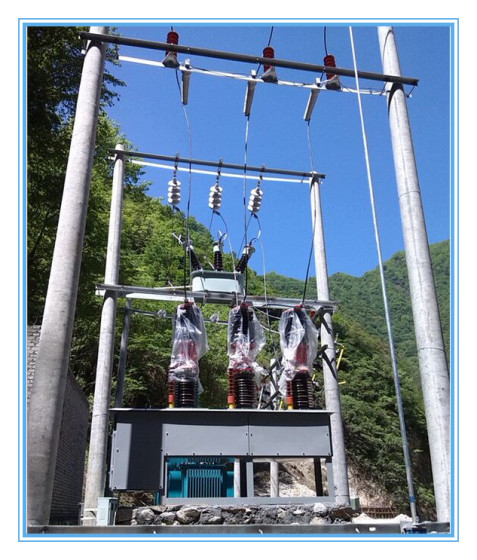

35kv户外智能型高压真空断路器
产品概述：
ZW7-40.5/1250户外高压真空断路器用于交流50HZ、电压40.5KV的户外高压电器设备。附装弹簧操动结构或电磁操动结构，可以远控电动分、合闸，也可就地手动储能，手动分、合闸。设计性能符合GB1984-89《交流高压断路器》***标准的要求。并满足IEC－56《交流高压断路器》国际电工***会标准的要求。
该系列户外高压真空断路器总体结构为瓷瓶支柱式；上瓷瓶内装真空灭弧室，下瓷瓶为支柱瓷瓶。适用于频繁操作的场所。并具有密封性好、抗老化、耐高压、不燃烧、无***、使用寿命长、安装维护方便等优点，主要用于户外35KV输变电系统的控制与保护，也可适用于城、乡电网及工矿企业的正常操作与短路保护之用。
主要特点
1、瓷柱式结构，防水型传动箱，新型的真空灭弧室；
2、2-3只电流互感器，每相四个线圈，根据用户需要选择变化；
3、可配CD10电磁机构或CT19弹簧机构；
4、开断性能好，可靠性高寿命长，维护工作量小；
5、无油化、无气化、经济环保；
6、外绝缘修正后现运行海拔2700mm。
使用环境：
1、周围空气温度：上限 40℃，下限-40℃；
2、海拔：≤2000m(若海拔***，则额定绝缘水平相应提高)；
3、风压：不超过700Pa(相当于风速34m/s)；
4、***烈度：不超过8度；
5、污秽等级：Ⅳ级；
6、日温差：不超过25℃；
7、相对湿度：日平均不大于95%，月平均不大于90%；
8、无***、******、化学腐蚀及剧烈振动的场所。

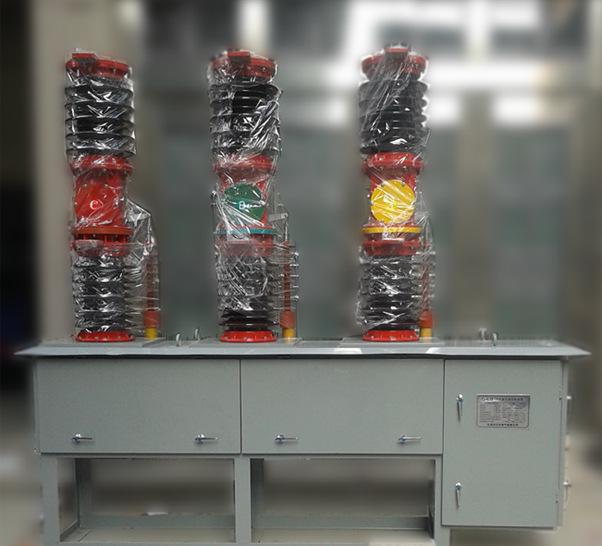

35kv户外智能型高压真空断路器
该真空断路器主要型号：ZW7-40.5/1250A、ZW7-40.5/1600、ZW7－40.5/2000
电流互感器说明：
本产品可内配LZZBJ4-40.5型电流互感器，电流互感器为穿心浇注式，安装在下瓷瓶内，在电流互感器和下瓷瓶内也用绝缘硅酯填充，用来解决绝缘及凝露问题。断路器多可装三只电流互感器，每只电流互感器多可包括四个线圈，其中两个用于测量，两个用于保护。电流变比可根据用户要求选择100～2000/5等。电流互感器精度高，输出容量大等特点。
本厂可根据用户需求，设计制造特殊CT，如准确级为10P20、5P20级或0.2S级、0.1级；额定负载阻抗加大；额定二次电流为1A等，各种具体技术参数可通过协商解决。
使用前准备：
在使用前要做以下准备工作:
1、检查断路器有无损坏或任何其它有危害性的环境影响。若有此现象，应事先排除以***到断路器的正常工作条件。
2、用干净的绸布和无水乙醇对断路器的绝缘件表面进行清洁。这些脏污对产品的绝缘性能有很大的影响。
现场试验：
1、工频耐压试验：极间、对地、断口试验电压95kV，试验时间1min;期间无击穿、闪络现象；
2、辅助回路的绝缘试验：试验电压为对地：2000V1min；期间无击穿、闪络现象。辅助回路中的电子元件不进行耐压试验，在耐压试验时取出或采取隔离措施；
