35kv高压断路器ZW7-40.5F/2500-31.5说明书
35KV户外高压真空断路器报价概述：
ZW7-40.5户外高压真空断路器用于交流 50Hz、40.5kV 的三相电力系统，作为分、合负荷电流、过载电流及短路电流之用，具有结构简单，操作方便，安全可靠，性能稳定，寿命长，不检修周期长等，其它同电压等级断路器***之优点。
执行标准
ZW7-40.5户外高压真空断路器符合标准GB1984-2003《交流高压断路器》和国际电工***会标准IEC56《高压交流断路器》的要求。
正常使用条件
1. 周围空气温度：上限：+40℃下限：一般地区-30℃，高寒地区-40℃；
2. 海拔不超过1000m；
3. 风压不超过700Pa (相应于风速34m/s)；
4. ***烈度不超过8度；
5. 空气污秽程度Ⅲ级；
注：超出以上规定，用户同制造厂协商。
主要技术参数
ZW7-40.5M/630-2535KV户外高压真空断路器报价结构简介
ZW7-40.5户外高压真空断路器配用CT19BW操作机 构，通过传动装置实现断路器的分、合功能，选配LZZBJ-35电流互感器（全封闭），供计量和继电保护用，其线圈数量、变比、精度可根据用户要求制作； 选用FJ-01（6901）高压断路器绝缘脂以加强真空灭弧室及电流互感器的外绝缘，从而扩展了断路器的使用范围。
工作原理

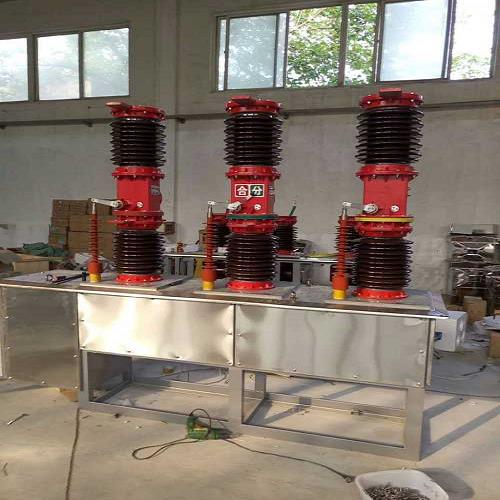

ZW7-40.5户外高压真空该断路器结构为瓷瓶支柱式，上瓷瓶为灭弧室瓷瓶，内装真空灭弧室，下瓷瓶为支柱瓷柱，三相瓷瓶共装在一个结构箱上，灭弧室动 端通过拐臂、绝拉杆与弹簧机构的 输出轴相联。弹簧机构及断路器联结的联杆在一个防水的机构箱内。该产品主要由真空灭弧室、电流互感器、传动机构及弹簧操动机构组成。
真空管介绍
ZW7-40.5户外高压真空断路器配所配用真空灭弧室，具有极高的真空度，由于灭弧室触头为CuCr50材料，采用杯状纵磁场结构，因而具有开断容量 大、绝缘水平高、灭弧能力强、 寿命长、体积小等特点和维护简单、无******、无污染、噪音低等优点。真空灭弧室装在上瓷瓶内，不但避免了冲油及充SF6气体带来的诸多弊端，而且使检修 和维护更为方便，在灭弧室与瓷瓶之间用绝缘材料硅酯填充，解决防凝露问题，该绝缘材料具有良好的绝缘性能、耐老化、耐室外、而高温等特点。
35kv高压断路器ZW7-40.5F/2500-31.5说明书
灭弧原理
当 动、静触头在操动机构作用下带电分闸时，在触头间将产生真空电弧。同时，由于触头的特殊结构，在触头间隙中产生适当的纵磁场，使真空电弧保持扩散型，并维 持低的电弧电压。在电流自然过零时，残留的离子、电子和金属蒸汽在微秒数量级的时间内就可复合或凝聚在触头表面和屏蔽罩上，灭弧室断口的介质绝缘强度很快 被***，从而电弧被熄灭，达到分断的目的。
订货须知：
订货时请在合同上注明：
1.产品型号及名称。
2.机构类型（手动或电动）
3.如电动机构请分别注明合，分闸线圈及储能电机的额定电压（AC220V DC220V DC110V）
4.如需要互感器过流保护装置，请注明互感器电流比
