一、 适用范围
矿用隔爆型机车灯主要适用于具有***和煤尘******的煤矿井下2.5T-12T的蓄电池式电机车、防爆胶轮车上,供机车往返运行时照明使用。
二、 分类与命名
a) 型式:矿用隔爆型“ExdI”
b) 型号含义
D:灯具
G:隔爆型
Y:移动照明 、
L:LED
(A):设计序号
三、 基本参数
a) 额定电压:36V
b) 额定功率:9W
c) 照明灯在投射40米处,照度≥2lx
d) 外型尺寸:194x152x191
e) 安装尺寸:70
f) 重量:7.5kg
四、 结构特点
a) 本灯具根据GB38361.2.3-2000《***性环境用防爆电气设备》规程设计、制造而成;
b) 本灯具外壳是采用HT250灰铸铁,其强度较高,前盖表面镀铬,外表喷涂橘***磁漆,表面光亮、美观、坚固耐用;
c) 本灯具采用冷光源照明,具有能耗低、使用寿命长、抗震性能强等特点,使用方便、质量可靠。
五、 使用与维护
a) 灯具接线时需将压套内防尘片拆除,引入电缆,打开后盖将照明灯的控制线H+接线柱相连,电源“-”与绝缘座上“-”接线柱相连,而后将压套拧紧,使压套内橡胶圈与电缆成密封状态,再装上后盖;
b) 灯具在使用过程中,应定期清除透明罩上的污垢,使之保持良好的透光度。
六、 故障分析与维修
a) 当照明灯通电后如不亮,首先查看“+”、“-”电源是否接错,调换“+”、“-”线接好即可;
b) 若正负极未接错,灯具不亮,检查输入电压是否正常,如不正常,调节好输入电压;
c) 接线正常,灯不亮,请联系***人员,检查LED驱动电源、光源模块是否损坏,若损坏更换即可。
七、 使用过程应注意
a) 严禁带电开盖;
b) 在维修和使用过程中对隔爆面进行***,加涂防锈油,如发现隔爆面严重碰伤,应立即停止使用;
c) 应定期对本灯具的密封圈及各紧固件进行检查;如出现密封件老化现象,应即时更换,如紧固件松脱应即时拧紧即可;
d) 本灯具必须由***人员使用和维修,非***人员不得擅自打开。
八、 运输、贮存
a) 在运输过程中,不得遭受强烈的颠簸及雨雪的***;
b) 在贮存中,应妥善保管,不得使之受潮、雨淋、碰撞等。

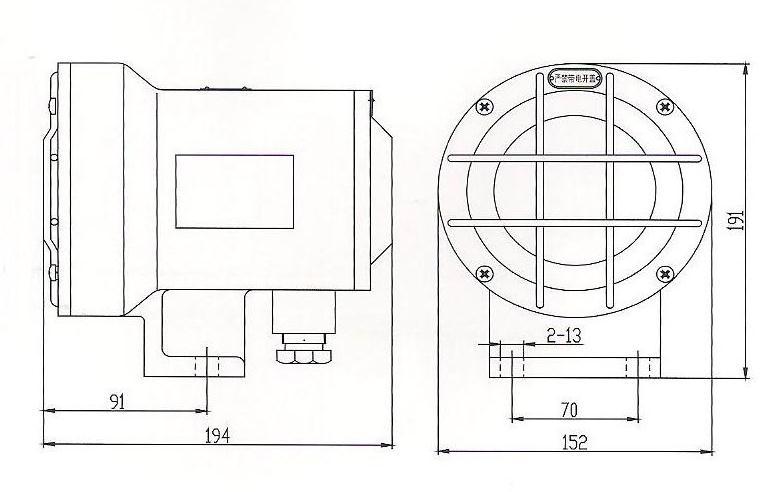

九、产品外型及安装尺寸图
安装尺寸:合适三一掘进机,佳木斯掘进机,湘潭电机车,与沈阳、衡水、泰州等地生产的机车灯均能配套使用。
