***（CdS）光敏电阻￠3系列
产品型号:LXD/3548
■产品特点:
·环氧树脂封装
·反应速度快
·体积小
·灵敏度高
·可靠性好
·光谱特性好
■典型应用:
·照相机自动测光·光电控制·室内光线控制·光控音乐IC
·工业控制·光控开关·光控灯·电子玩具
■产品描述:
CdS光敏电阻是一种半导体材料制成的电阻，其电导率随着光照度的变化而变化(光敏电阻的变化光敏电阻随光的变化而变化，光线增强阻值变弱，光线变弱阻值增强。)。利用这一特性制成不同形状和受光面积的光敏电阻。光敏电阻广泛应用于玩具、灯具、照相机等行业。
■光电参数：
|
Parameter |
参数 |
单位 |
|
|
亮电阻(at 10lux) |
45～140 |
KΩ |
|
|
暗电阻(at 0 lux/Min) |
5.0 |
MΩ |
|
|
伽马值( at 100-10lux) |
0.8 |
|
|
|
***大功耗(at 25℃) |
50 |
MW |
|
|
***大电压(at 25℃) |
150 |
VDC |
|
|
光谱峰值(at 25℃) |
540 |
nm |
|
|
环境温度 |
-30～+70 |
℃ |
|
|
响应时间 |
上升 |
30 |
ms |
|
下降 |
30 |
ms |
|
※亮电阻：用400-600Lux光照射2小时后，在标准光源A（色温2854k）下，用10Lux光测量。
※
|
= Log(R10/R100) |
|
Log(100/10) |
|
Lon(R10/R100) |
暗电阻：光比10Lux光照后第10秒的电阻值。
※伽马值：是指10Lux和100Lux照度下的标准值. T =
※***大功率损耗：环境温度为25℃时的***大功率。
※***大外电压：在黑暗中可连续施加给元件的***大电压。
■产品构件信息:
|
构件名称 |
是否符合ROSH指令 |
声明 |
|
树脂胶 |
是 |
-- |
|
CdS |
否 |
“镉”含量超标大于100PPM |
|
电极 |
是 |
-- |
|
陶瓷基板 |
是 |
-- |
|
引线 |
是 |
-- |
注:由于CDS光敏电阻含有***”镉”,因此根据欧盟议会和欧盟理事会通过了2002/95/EC指令，即“在电子电气设备中限制使用些***物质指令”此产品非环保类产品。

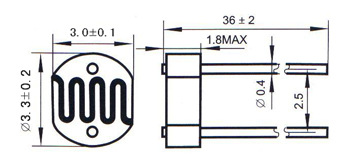

■外观尺寸图:(Unit: mm)
■光谱响应特性（图）:

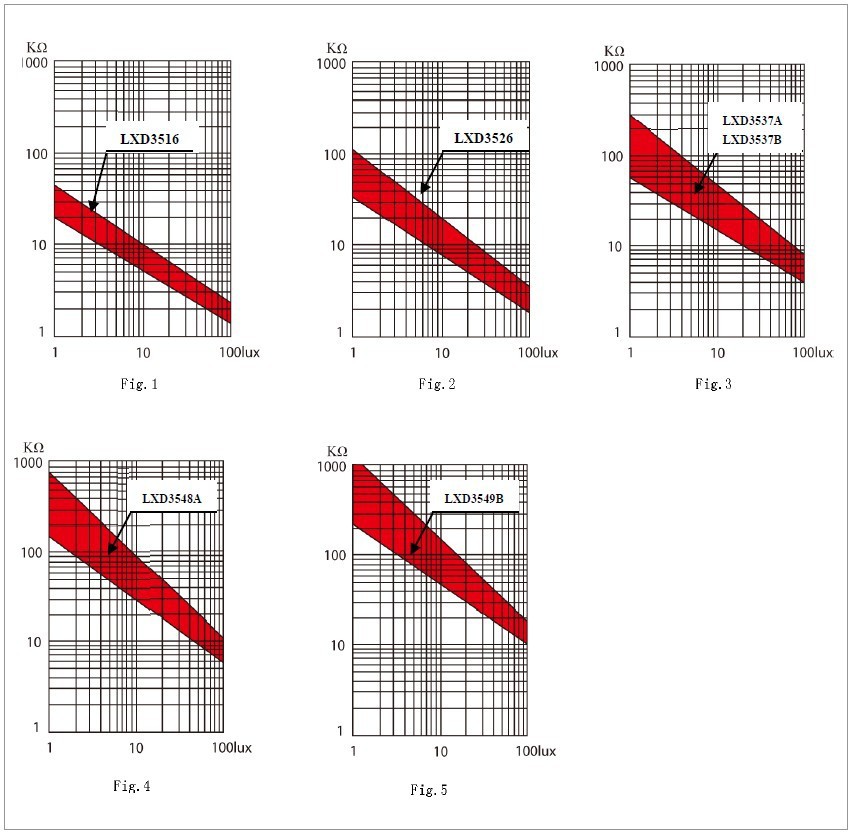

■照度——电阻特性（图）
■性能测试：
|
测试项目 |
测试条件 |
判定结果 |
|
亮电阻 暗电阻 |
亮电阻：A光源（2856K） 10Lux的值 暗电阻：关闭10Lux光照10秒的电阻值 r=Lg（R10/R100） |
功能保证 |
|
温度变化试验 |
高温：70℃&plu***n;5℃ 时间:30分钟 照射光:黑暗放置 试验时间:24小时 低温:-30℃&plu***n;5℃ 时间:30分钟 照射光:黑暗放置以上为一个循环试验时间24小时 |
功能保证 |
|
恒定温热试验 |
温湿度:40&plu***n;5℃ 90-95% 照射光:黑暗放置 试验时间:48小时 |
功能保证 |
|
引线高温试验 |
在引线根部作90度弯曲 从离根部5mm处 负载100g的负荷 烙铁温度：260℃ 加热时间：不大于35， 焊点离基数：5mm以外 |
功能保证 |
