GN30-10/630A
GN30-10D/630A
GN30-10/1000A
GN30-10D/1000A
GN30-10/1250A
GN30-10D/1250A
GN30-10/2000A
GN30-10D/2000A
GN30-10/3150A，分合电器之用，亦有派生产吕防污型、高原型和可加装带电显示装置等。

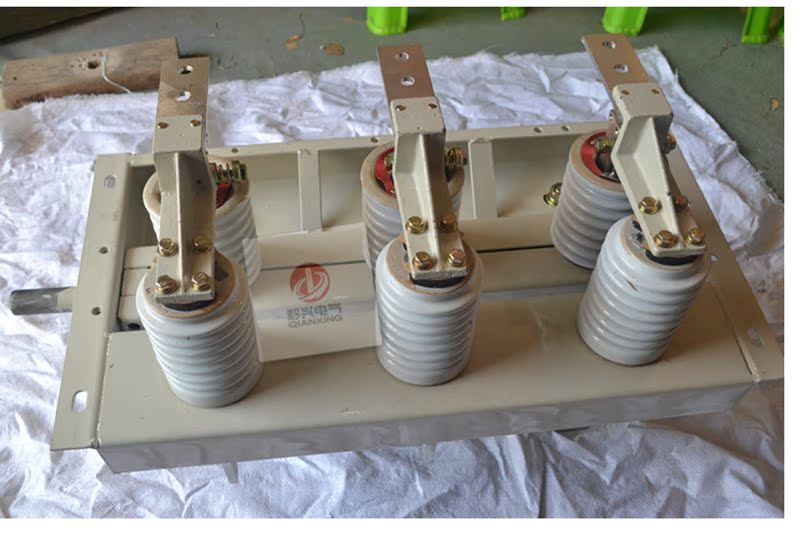

GN30-10型旋转式户内高压隔离开关是一种旋转触刀式的新型隔离开关，主要结构是在三相共底架的上、下两个平面上，固定两组绝缘子及触头，通过旋转触刀，从而实现开关的分合闸。
GN30-10D型开关是在GN30-10型开关基础下增加带接地刀的形式，可满足不同电力系统的需要。本产品设计紧凑、占用空间小、绝缘能力强。易于安装调整，其性能符合GB1985-89《交流高压隔离开关和接地开关》的要求，适用于额定电压12千伏交流50Hz及下户内电力系统中，作为在有电压无负载情况下，分合电路之用。可与高压开关柜配套使用，也可单独使用
GN30-12(D)系列螺旋式户内高压隔离开关
一、概述
N30-12型旋转式户内高压隔离开关是一种旋转触刀式的新型隔离开关，主要 结构是在三相共底架上，下两个平面上，固定两组绉缘子及触头，通过旋转触刀，从而实现开关的分合闸。
GN30-12D型开关是在GN30-12型开关基础上增加带接地刀的形式，可满足不同电力系统的需要，本产品设计贤能背 占用空间小 绝缘能力强。易于安装调整，其性能符合GB1985-89《交流高压隔离开关和接地开关》的要求，适用于额定电压12千伏交流50Hz及以下户内电力系统中，作为在有电压无负载情况下，分合电路之用。可与高压开关柜配套使用，也可单独使用。
二、使用环境条件
海拔高度不超过1000m；
周围空气温度；上限+40℃；下限-10℃；
相对湿度；日平均值不大于95%，月平均***大于90%；
地霸烈度不超过8度；
无严重粉尘 化学腐蚀性和***性物质的场所；
无经常性剧烈振动的场所在地。

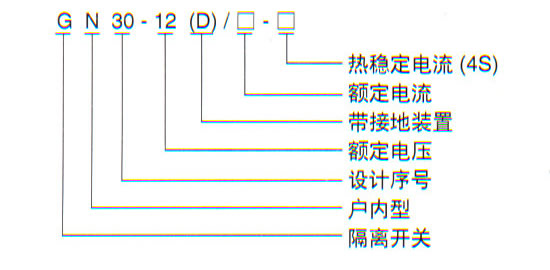

三、主要技术参数
|
产品型号规格 |
GN30-12/400-12.5 |
GN30-12/630-20 |
GN30-12/1000-31.5 |
GN30-12/1250-31.5 |
|
|
GN30-12D/400-12.5 |
GN30-12D/630-20 |
GN30-12D/1000-31.5 |
GN30-12D/1250-31.5 |
||
|
额定电压（KV） |
12 |
||||
|
***高电压（KV） |
12.7 |
||||
|
额定电流（KA） |
400 |
630 |
1000 |
1250 |
|
|
热稳定电流（KA） |
12.5 |
20 |
31.5 |
||
|
热稳定时间（S） |
|
4 |
|||
|
动稳定电流（KA） |
31.5 |
50 |
80 |
||
|
额定绝 |
雷电冲击电压（KV） |
相间 相地75断口85 |
|||
|
1min工频耐压（KV） |
相间 相地42断口48 |
||||
