AMC16-3E3多回路监控装置是安科瑞电气股份有限公司自主研发的产品，主要应用于多个配出回路的电参数的监测，它将回路中的母线电压、多个配出回路的电流、功率、电能集中测量和显示，并可对各个回路的开关状态集中监测和显示，以上各参量还可通讯输出，实现了对监控要求较简单的配电出线回路的集中测量和监视。
一个多回路监控装置就能实现对多个回路的电参量的测量和开关状态的监测，大大方便了系统的接线、安装、调试，节约了用户的***，降低了系统成本。
多回路监控装置知名品牌有安科瑞电气股份有限公司AMC16-1I9、AMC16-1E9、AMC16-1I9;深圳中电PMC-59IV等。
下面以安科瑞电气股份有限公司AMC16-3E3产品为例,介绍AMC16-3E3多回路监控装置的功能和技术参数。

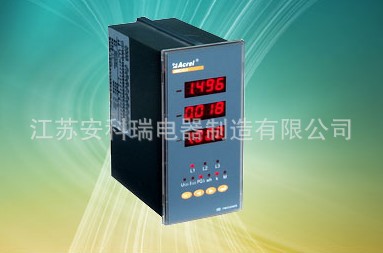

AMC16-3E3多回路监控装置
适用环境
工作温度 -15℃~+55℃
贮存温度 -25℃~+70℃
相对湿度 ≤93%(无凝露)
海拔 ≤2500m
电磁兼容
静电抗干扰实验 Ⅲ级(IEC61000-4-2)
辐射抗干扰试验 Ⅲ级(IEC61000-4-3)
电快速瞬变脉冲群干扰试验 Ⅳ级(IEC61000-4-4)
浪涌抗干扰试验 Ⅳ级(IEC61000-4-5)
射频传导干扰试验 Ⅲ级(IEC61000-4-6)
电磁场抗干扰试验 Ⅲ级(IEC61000-4-8)
技术参数
测量精度
电流 0.5级
电压 0.5级
功率 0.5级
有功电能 1级
测量参数
电压、电流、功率、电能、开关量
母线电压
输入额定 220V AC
测量范围 40-400V AC
过载 瞬时电压2倍/30秒
电流回路
CT 一次侧5A-1000A 二次侧额定值5A、1A
输入 0-5A
测量 0-10A
过载 持续1.2倍，瞬时电流10倍/5秒
输入频率
45Hz-60Hz
开关量指示
输入 18路开关量遥信输入
输出 1路继电器遥控输出(越限报警) 5A 250VAC/5A 30VDC
工作电源
辅助电源 AC85V-265V DC100V-350V
功耗 <3VA
安全
绝缘电阻 ≥100MΩ
工频耐压 电源/输入/输出 端口之间AC2kV/1min 50Hz
通讯模块
RS485通讯接口 Modbus-RTU协议
显示
LED数码显示，各参数轮流巡检(默认)，用户也可根据需求自行设定显示参数。
外形及安装尺寸(mm)
AMC16的外形尺寸160*80mm深度133mm
安装方式
嵌入式安装
选型
安科瑞电气股份有限公司的专利产品：
AMC16-1I9适用于低压单相配电系统，测量9路单相电流、电压。
AMC16-1E9适用于低压单相配电系统，测量9路单相电流、电压、功率、电能。
AMC16-3I3适用于低压三相配电系统，测量3路三相电流、电压。
AMC16-3E3适用于低压三相配电系统，测量3路三相电流、电压、功率、电能。
专利及著作权
AMC16-3E3专利：AMC三相多回路监测装置--外观专利号200730072354.8 ;一种低压配电领域多回路电能计量装置--实用新型专利号200720068729.8
AMC16-3E3著作权登记号：沪 DGY-2007-0160《安科瑞AMC16三相多回路监控装置测控软件V1.0》
范例
型 号：AMC16-1I9
辅助电源：AC85V~265V/DC100V~350V
输入信号：AC220V 100A/5A
应用场合：单相系统
测量参数：9路单相电流
型 号：AMC16-1E9
辅助电源：AC85V~265V/DC100V~350V
输入信号：AC220V 100A/5A
应用场合：单相系统
测量参数：9路单相电流、有功电度、无功电度
型 号：AMC16-3E3/K
辅助电源：AC85V~265V/DC100V~350V
输入信号：AC380V 100A/5A
应用场合：三相系统
测量参数：3路三相电流、母线电压、3路三相功率(含分元功率)和三相电能、18路开关状态监测和1路越限报警输出。
