1、概述
AM系列微机保护测控装置(以下简称装置)集保护、测量、控制于一体,适用于35kV及以下电压等级的用户终端变电站(所),可实现用户变电站的***保护和测控。应用领域覆盖电力、水利、交通、石油、化工、煤炭、冶金等行业。
装置采用***成熟可靠的保护原理和算法,抗干扰性能强,可靠性高,保护实现方式灵活,通讯采用冗余设计。装置具备***的高精度电流测量回路,多路开关量采集和继电器输出,能与变电站综合自动化系统或电厂电气自动化系统配套使用,可以实现无人值班的终端用户变电站配电自动化系统。装置可以组屏集中安装,也可直接安装于开关柜上进行分散式控制。
2、产品规格

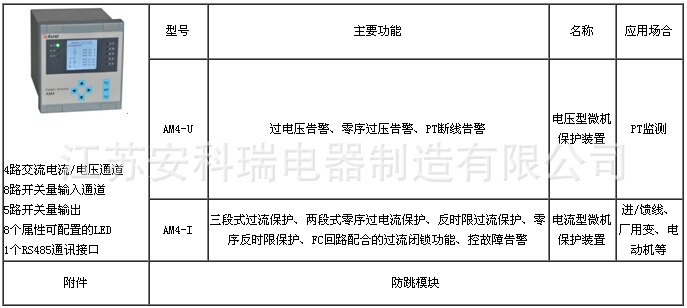

AM4系列微机保护装置型号及功能配置表:

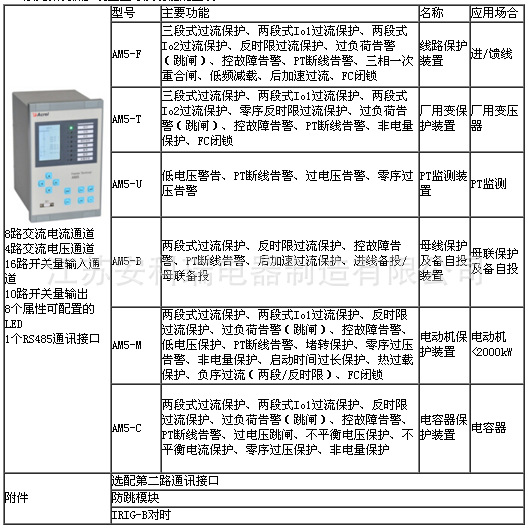

AM5系列微机保护装置型号及功能配置表:

AM5-BL系列微机保护装置型号及功能配置表:


3、外形、开孔尺寸及安装方式

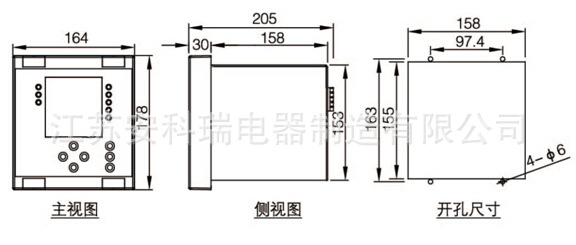

●AM4系列微机保护装置(单位:mm)

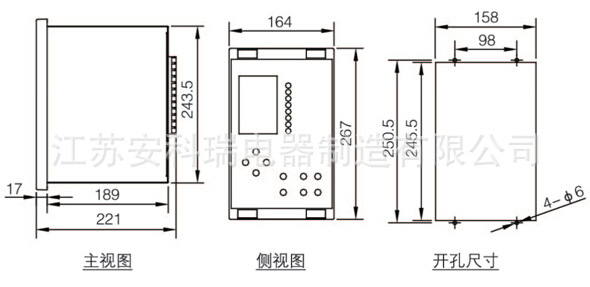

●AM5系列微机保护测控装置(单位:mm)

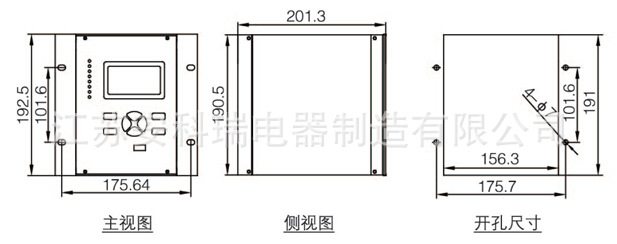

●AM6系列微机保护测控装置(单位:mm)

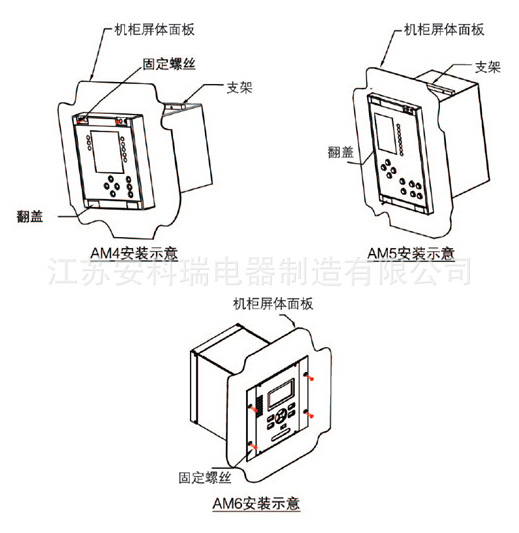

●AM系列微机保护测控装置安装方法

4、接线端子

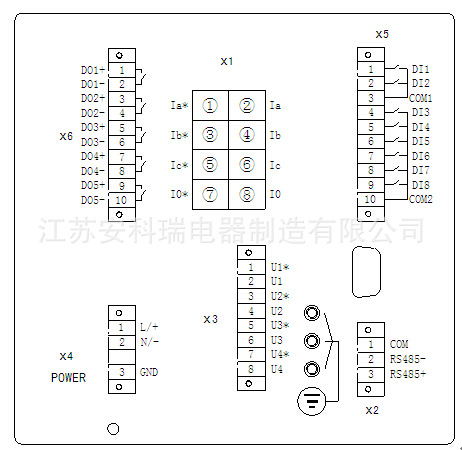

●AM4系列微机保护装置

AM4-U/I微机保护装置

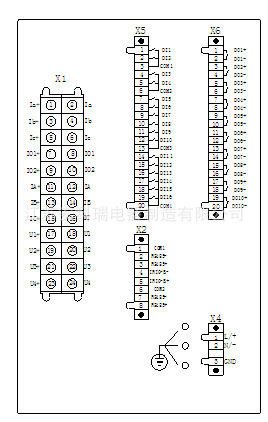

●AM5系列微机保护测控装置

AM5-F/T/M/B/C/U微机保护装置

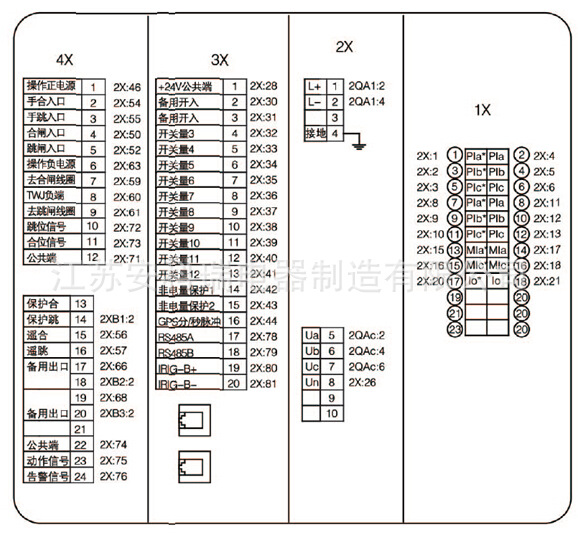

●AM6系列微机保护测控装置
