ASJ10-AI3三相交流电流继电器
ASJ10-AI3三相交流电流继电器（以下简称继电器），采用32位高性能CPU，实时采样三相交流电流信号，采用有效值计算方法，在较宽的频率范围内实现了较高精度的测量。集成有多种保护功能，仅需简***择即可实现保护的投入或退出、报警或跳闸；精度高、功耗小、动作快、返回系数高、无抖动，可用于需要电流监控（电流型：如电动机、变压器和输电线的过负荷和短路保护线路中）的场合，作为过电流、欠电流保护的闭锁动作元件或启动元件。
三相交流电流继电器知名品牌有上海富继电器的DL30，安科瑞电气股份有限公司ASJ10-AI3/H3-C，ASJ10-AI3/H2D1-C等。
下面以安科瑞电气股份有限公司ASJ10-AI3为例,阐述三相交流电流继电器的功能及技术参数。
ASJ10-AI3三相交流电流继电器
ASJ10-AI3是一款能够监视负载的监视继电器，适用于需要进行电流保护的场合，如电动机、变压器和输电线的过负荷和短路保护线路中，随时监视负载的电流状况，能对负载的多种故障状态进行保护，一旦发生故障，能及时将负载从系统中切除，从而起到保护作用。
适用环境
工作温度：-10℃~+45℃
储存温度：-25℃~+70℃
相对湿度：≤95%不结露
海拔高度：≤2000m
保护功能
起动超时、欠载、短路保护
过载（定时限、反时限）保护
不平衡保护
断相保护
技术参数
输入信号
输入电流：二次侧1A、5A
测量范围：0-10A
过载倍数：持续1.2倍，瞬时10倍/5秒
继电器输出
输出数量：3常开或2常开1常闭
触点类型：常开、常闭、转换
触点容量：AC250V 3A或DC30V 3A
工作电源
工作范围 AC85～270V/DC100～350V
功耗 <5VA
工频耐压
电源、电压、电流输入回路之间AC2kV/1min，50Hz
绝缘电阻
输入、输出端对机壳>100MΩ
通讯
RS485接口
MODBUS-RTU协议
污染等级 2级
防护等级IP20
安装类别 III级
外形及安装方式

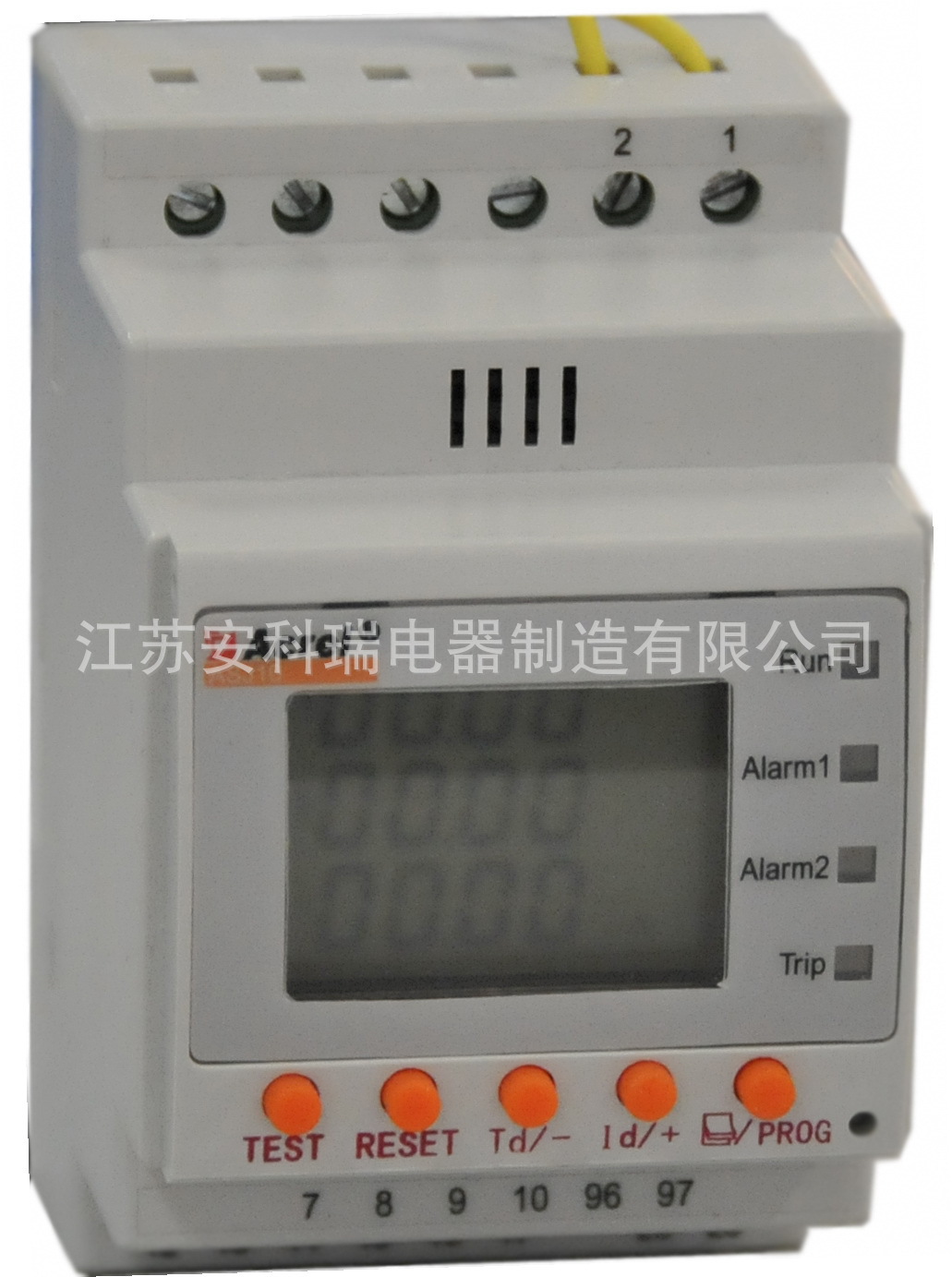

ASJ10-AI3三相交流电流继电器宽度为54mm，LCD显示，安装方式为导轨安装
专利及著作权
ASJ10-AI3专利：一种数字式电量继电器(ASJ)-- 实用新型专利号200920213029.2；
ASJ10-AI3著作权登记号：沪 DGY-2010-0676《安科瑞ASJ数字式量度继电器电流型软件V1.0》
选型
安科瑞电气股份有限公司三相交流电流继电器ASJ10-AI3/H2DI-C
三相交流电流继电器，可进行起动超时、欠载、短路、过载（定时限、反时限）、不平衡、断相等保护，2路继电器常开触点，1路继电器常闭触点，带RS485/Modbus-RTU通讯。
范例
型 号：ASJ10-AI3/H3-C
辅助电源：AC/DC220V
输入信号：AC 5A
保护功能：起动超时、欠载、短路、过载（定时限、反时限）、不平衡、断相
继电器输出：3路常开
通 讯：RS485/Modbus-RTU
