开关状态显示仪
开关柜状态显示器用于3～35kV户内开关柜，适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。具有一次回路模拟图及开关状态指示，高压带电显示，自动温湿度控制，***感应自动照明，语音提示，电参数测量及RS485通讯接口等众多功能，集操作、显示于一体。
开关状态显示器知名品牌主要有安科瑞电气股份有限公司ASD100、ASD200、ASD300，珠海一多ED-9000E，陕西和创HD3010等等

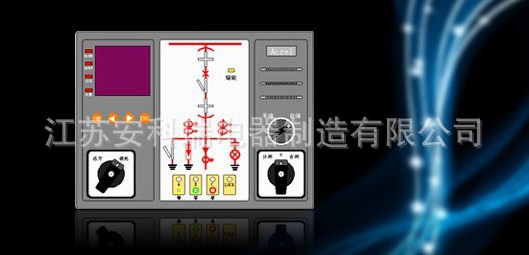

下面以安科瑞电气股份有限公司ASD200产品为例,介绍开关状态显示器的功能和技术参数。
安科瑞电气股份有限公司开关状态显示器
功能
动态模拟图可以显示断路器分合闸指示，手车位置指示，接地开关位置指示和弹簧储能指示。
高压带电显示及闭锁适用于3.6-40.5KV/50HZ系统，与相应电压等级的传感器配合使用，显示主回路带电情况，母线各项电压均偏离额定电压较大时采取闭锁功能。
自动温湿度控制有温湿度模拟控制和温湿度数字控制可显示现场的温度和湿度，可根据需要自行设置加热、除湿、鼓风的上下限。
智能语音防误提示是在断路器和接地开关处于合闸状态时，若误操作小车位置，会有语音提示纠正操作。
***感应通过感应周围红外场的变化感知有人接近，自动启动柜内照明。
电力参数测量包括测量主回路的电流、电压、有功功率、功率因数、电能等电力参数。
技术参数
额定输入
接线方式 3P3L或3P4L
电压 100V
电流 5A
频率 50Hz
准确度
电流 0.5级
电压 0.5级
有功功率 0.5级
无功功率 0.5级
电能 0.5级
温度(@25摄氏度) &plu***n;1℃
相对湿度 &plu***n;5%
功耗
辅助电源 ≤8VA
电压输入 ≤0.5VA
电流输入 ≤1VA
平均无故障工作时间(h)
≥50000
通讯
协议 MODBUS-RTU
波特率(bps) 2400、4800、9600、19200
安装方式
面板嵌入式安装
外形及安装尺寸(mm)
ASD100的开孔尺寸180mm×120mm
ASD200的开孔尺寸220mm×165mm
ASD300的开孔尺寸220mm×165mm
选型
ASD100具有一次模拟图、带电显示、1路温湿度控制，通讯接口可选。
ASD200具有一次电路模拟图、带电显示、温湿度显示及加热除湿控制、分合闸、储能、远方/就地、柜内照明操作、***感应及语音功能。
ASD300具有一次电路模拟图、带电显示、温湿度显示及加热除湿控制、分合闸、储能、远方/就地、柜内照明操作、***感应及语音功能、测所有电参量(含电能)
范例
型 号：ASD100
辅助电源：AC/DC220V
温 度：&plu***n;2℃
相对湿度：&plu***n;5%
通 讯：RS485/Modbus-RTU
加热器电源：AC220V, AC110V
型 号：ASD200
辅助电源：AC/DC220V
温 度：&plu***n;1℃
相对湿度：&plu***n;5%
通 讯：RS485/Modbus-RTU
加热器电源：AC220V, AC110V
型 号：ASD300
电压输入：10KV/100V
电流输入：400A/5A
网 络 ：三相三线
辅助电源：AC/DC220V
温 度：&plu***n;1℃
相对湿度：&plu***n;5%
通 讯：RS485/Modbus-RTU
加热器电源：AC220V, AC110V
注：需提供一次方案图(电气原理图)
