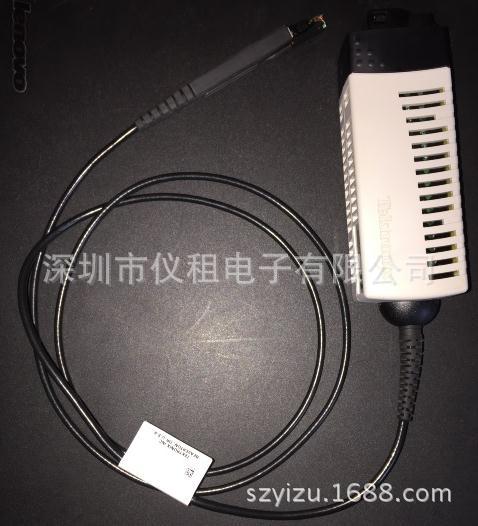

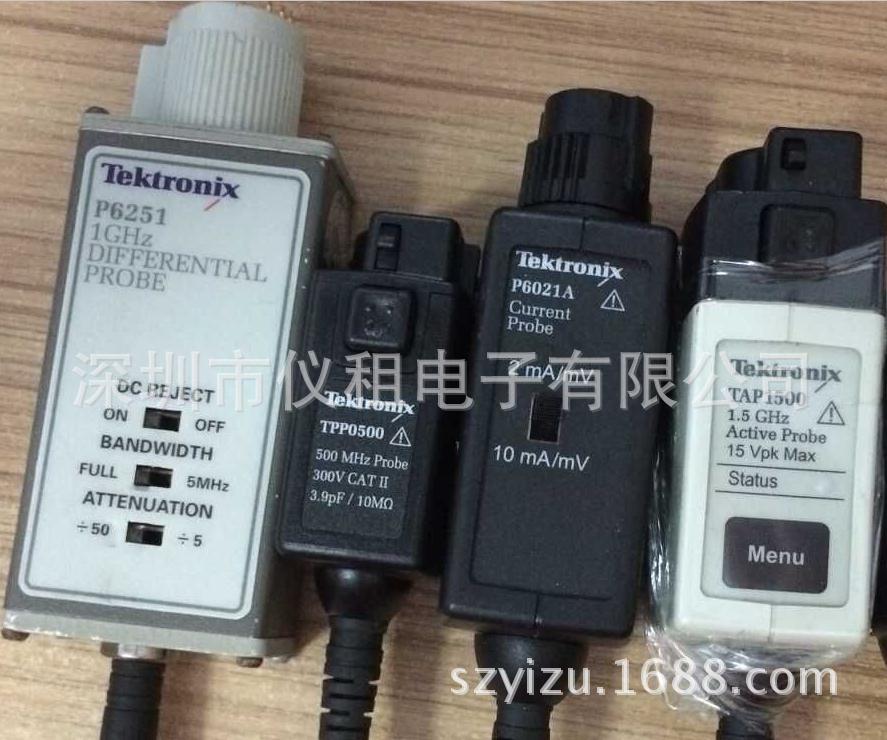

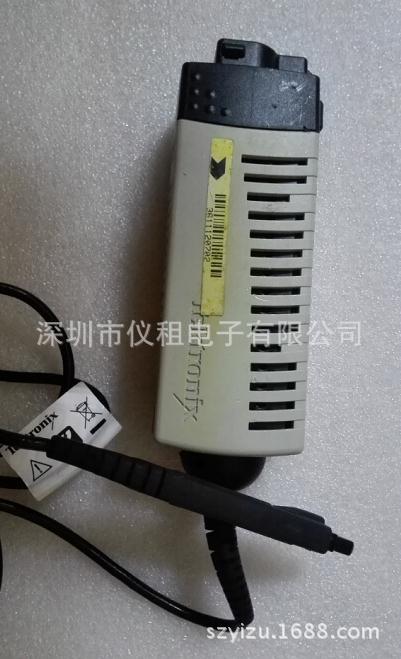

泰克P6251高压差分探头P6251差分探头 5X/50X衰减 1GHz带宽 深圳
泰克P6251高压差分探头 特性和优点
出色的电子性能
- 1 GHz 和 500 MHz 探头带宽
- <1 pF 差分输入电容
- 1 MΩ 差分输入电容
- &plu***n;42 V（直流 + 峰值交流）差分输入电压
- >18 dB CMRR（250 MHz 50X 衰减）
- 可选择的带宽限制滤波器
- 直流***
通用 DUT 连接
- 用于探测小型几何电路元件的紧凑型探头头部
- 直针、方针、焊接、变量点距标配附件
- 强大的可靠性设计
易用
- 在示波器画面上实现自动单位缩放和读数
- TDP1000，TDP0500
- 直接连接到具有 TekVPI™ 探头接口的示波器
- 轻松访问示波器显示探头菜单，获取探头设置控制和运行状态信息
- 通过示波器实现远程 GPIB/USB 探头控制
- 自动调零 – 输出偏置调零
- P6251
- 直接连接 TekProbe™ 接口示波器，或者使用 TCA-BNC 适配器连接 TekConnect® 示波器
应用
- 高速开关模式电源设计
- CAN/LIN 总线设计
- 高速数字设计
- 数字设计和检定
- 生产工程测试
- 研发
TDP1000、TDP0500 和 P6251 高压差分探头提供了当今开关模式电源 (***PS)、CAN/LIN 总线和高速数字系统设计所需要的出色的高速电子和机械性能。
经过专门设计，用于与通过 TekVPI™ 探头接口或 TekProbe BNC 接口直接连接 Tektronix 示波器。TDP1000、TDP0500 和 P6251 高压差分探头通过解决以下三个传统测量挑战来实现高速信号采集和测量保真度：
- 出色的电子性能
- 被测设备通用连接性
- 易用性
特点
特点
描述
|
带宽（仅探头） |
1 GHz (TDP1000, P6251) 500 MHz (TDP0500) |
|
衰减 |
5X, 50X |
|
上升时间（仅探头） |
≤350 ps (TDP1000, P6251) <700 ps (TDP0500) |
|
差分输入电容 |
<1 pF |
|
差分输入电阻 |
1 MΩ |
|
CMRR |
>55 dB 时为 30 kHz >50 dB 时为 1 MHz >18 dB 时为 250 MHz（保证 50X 衰减） |
|
灵敏度/噪声水平 |
2 mVRMS（5X 衰减） 1 mVRMS（50X 衰减）探头输出参考 10 mVRMS（5X 衰减） 50 mVRMS（50X 衰减）探头输入参考 |
|
差分模式输入电压 |
&plu***n;42 V（直流 + 峰值交流）；30 VRMS |
|
共模输入电压 |
&plu***n;35 V（直流 + 峰值交流）；25 VRMS |
|
输入偏置范围 |
|
|
TDP1000，TDP0500 |
&plu***n;42 V（5X 或 50X 衰减） |
|
P6251 |
&plu***n;4.25 V（5X 衰减） &plu***n;42 V（50X 衰减） |
|
***大输入电压（非***） |
&plu***n;100 V（直流 + 峰值交流） |
|
可选择的带宽滤波器限制 |
|
|
TDP1000，TDP0500 |
100 Hz、10 kHz、1 MHz、满 |
|
P6251 |
5 MHz，满 |
|
直流*** |
0.4 Hz (5X) 4 Hz (50X) |
|
直流增益精度 |
&plu***n;2% |
|
传播延迟 |
6.5 ns |
|
示波器接口 |
|
|
TDP1000，TDP0500 |
TekVPI™ 探头接口 |
|
P6251 |
TekProbe BNC II 级接口 |
物理特点
尺寸
TDP1000，TDP0500
P6251
磅/英寸
千克/厘米
磅/英寸
千克/厘米
|
重量 |
0.145 kg |
0.146 kg |
0.163 kg |
0.163 kg |
|
补偿盒尺寸 |
||||
|
高度 |
4.06 cm |
4.1 cm |
25.40 mm |
2.6 cm |
|
宽度 |
3.05 cm |
3.05 cm |
4.06 cm |
4.1 cm |
|
长度 |
10.67 cm |
10.7 cm |
8.13 cm |
8.13 cm |
|
电缆长度 |
47.2 英寸，1.2 米 |
|||
电源要求
设备
描述
|
TDP1000，TDP0500 |
使用 TekVPI 接口通过示波器直接供电。 |
|
P6251 |
通过 TekProbe-BNC 接口直接供电，配合 TekProbe-BNC 示波器使用时无需其他电源和线缆。 使用非 TekProbe 接口仪器时也可以通过 1103 TEKPROBE 电源供电。 |
标准质保 - 1 年部件和人工。
建议示波器
探头
接口
适配器要求
|
TDP1000，TDP0500 |
TekVPI 探头 |
— |
|
P6251 |
TekProbe BNC-Level2 |
— |
|
TekConnect® |
TCA-BNC |
