泰克ADA400A低压差分探头ADA400A差分前置放大器 ≥1MHz带宽
特性和优点
- 有源差分前置放大器
- 10 μV/div 的灵敏度
- 通常 100 dB CMRR 直流到 10 kHz
- 探头电源与 TEKPROBE™ BNC 集成
应用
- 机械分析
- 音频设计
- 生物***研究（未取得接触患者资格）
- ***设备（未取得接触患者资格）

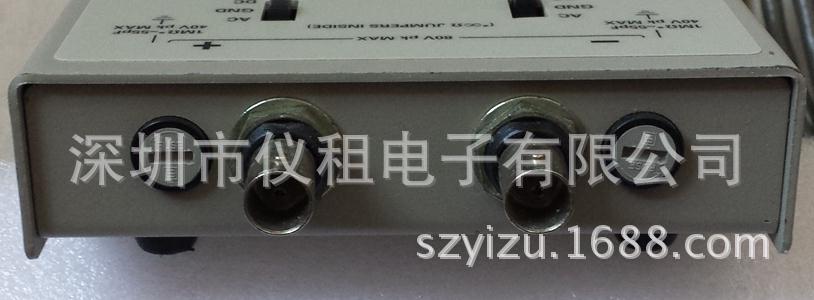

ADA400A
通过 ADA400A 差分前置放大器，可以用示波器直接测量幅度非常低的未接地电压和信号。两个输入的高阻抗使得无需在 DUT 中添加额外的接地点，从而避免了循环电流对测量或电路造成影响。
高增益和极高的共模***使得即使在高噪声环境下，也能提供低至 5 μV 的有用电压测量。可选的带宽限制减少了数字逻辑、开关电源和线路频率源的常模噪声。可调差分偏置使用户可以在测试设置中对桥接平衡和电流电势进行归零。可在两个***高增益范围内选择“无限阻抗”模式，从而实现高源阻抗信号的***测量。
ADA400A 直接由 TDS400、TDS500、TDS600、TDS700、TDS5000、TDS7000 (TEKPROBE)、TDS7000 (TekConnect) w/ TCA-1MEG 系列示波器供电。还可由 1103 探头电源供电。
特点
增益- 100x、10x、1x、.01x。
CMRR- ≥100,000: 1 DC - 10 kHz。
增益
CM 范围
差分范围*1
***大偏置
|
100 |
&plu***n;10 V |
0.1 V |
&plu***n;1.0 V |
|
10 |
&plu***n;10 V |
1 V |
&plu***n;1.0 V |
|
1 |
&plu***n;40 V |
10 V |
&plu***n;40 V |
|
0.1 |
&plu***n;40 V |
80 V |
&plu***n;40 V |
*1 对于更高的电压，可能会使用衰减探头，但 CMRR 性能会下降。
带宽限制 - 100 Hz、3 kHz、100 kHz、满带宽 (≥1 MHz)。
输入阻抗 - 1 MΩ || ~ 55 pF（在 100x 和 10x 增益时为无限 Ω）。
噪声 - 在 100x 增益时通常 ≤30 μVRMS（参考输入）。
