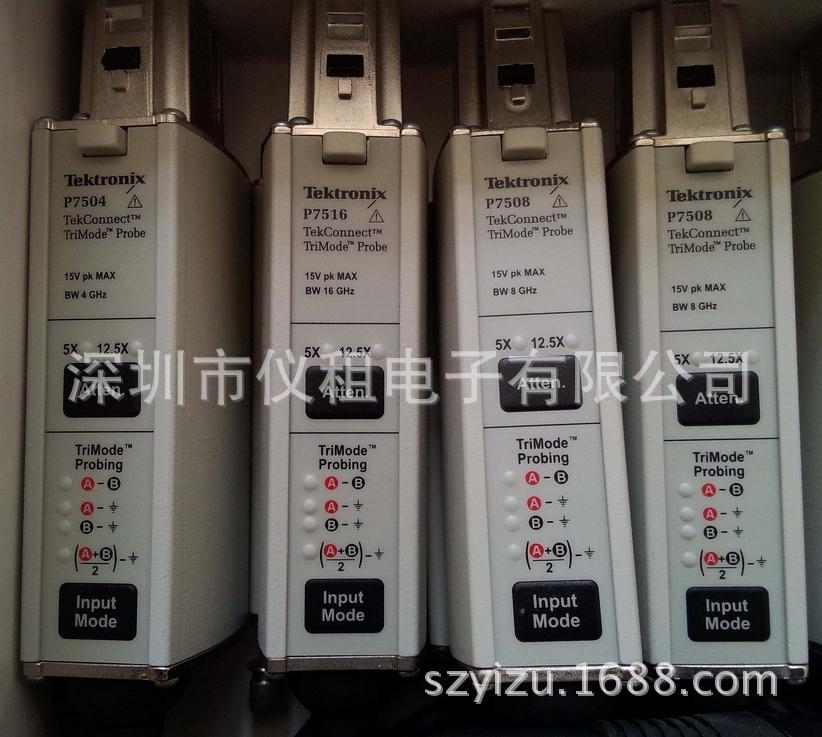

泰克P7504低压差分探头 P7504差分探头

主要特点和优点

• TriMode –一个设置，三项测量，不用调节探头***连接
  • 差分
  • 单端
  • 共模 (只要求一只探头，而不是采用传统探测技术)
• 信号保真度
  • P7520,带宽20GHz
  • P7516,带宽20GHz
  • P7513A,带宽13GHz
  • P7508,带宽8GHz
  • P7506,带宽6GHz
  • P7504,带宽4GHz
• 通用连接–焊接、手持式、夹具化
  • 多种焊接选项
    • TriMode焊接连接
    • 体积小，支持高密度探测
    • 带宽选择从4GHz –20 GHz
    • 1.5 m长扩展电缆，支持高温探测
    • 快速、可靠的连接到多个***连接
  • 精密差分探测模块–可以选配手持式探测和夹具探测
    • 小型精密锥形前端连接，关节杆联接，支持一致性测试和可变前端连接间隔
• TekConnect®接口 –TekConnect示波器/探头控制功能和易用性
  • 从探头补偿盒或从示波器菜单中直接进行控制
  • 通过TekConnect™接口自动进行测量控制，连接泰克实时示波器
  • 从顶部或后部面板的探头补偿框上查看TriMode/衰减设置

应用

• 应用实例包括但不限于：
  • PCI-Express II, 串行ATA III, DDR2, DDR3, QPI, XAUI

TriMode探测、连接和性能

TriMode 探测架构

一个探头设置，清楚准确地进行差分测量、单端测量和共模测量。

泰克是信号保真度和信号采集中公认的***者。在不断创新探测技术的基础上，我们发明了一种革命性的新型探测架构，称为TriMode探测，确立了易用性和信号保真度的下一代行业基准。泰克新的差分架构改变了既定的规则，可以大大提高您的工作效率和效益。通过实现***的功能，P7500 系列探头可以在差分、单端和共模测量之间切换，而不用把探头移出连接点。通过缩短设置时间，它改善了工作效率。通过这种新的差分探头架构，可以设置一次，然后通过改变探头设置，进行三种不同的测量。P7500系列探头的TriMode探头架构继承了泰克***高带宽和低DUT负荷的传统，同时改善了连接能力和价值。
