1概述
AFPM系列消防设备电源监控系统能够对消防设备的电源进行实时的监控，通过检测消防设备电源的电压、电流、开关状态等有关设备电源信息，从而判断消防设备电源是否有断路、短路、过压、欠压、缺相、错相以及过流（过载）等故障信息并报警、记录的监控系统。此系统具有可靠性、实时性并具有数字化、智能化、网络化、自动化和连续监控的特性。实时反映出被监控设备电源的状况，并集中显示，从而可以有效避免在火灾发生时，消防设备由于电源故障而无法正常工作的危急情况，***大限度的保障消防联动系统的可靠性。
适用于智能楼宇、高层公寓、宾馆、饭店、商厦、工矿企业、******消防单位以及石油化工、文教卫生、***、电信等领域，符合GB 28184-2011 《消防设备电源监控系统》及GB 25506-2010 《消防控制室通用技术要求》的标准。
2适用环境
●工作温度：-10℃~+55℃
●储存温度：-20℃~+70℃
●相对湿度：≤95%不结露
●海拔高度：≤2500m
●污染等级：Ⅲ级，安装类别：Ⅲ级
3电源监控模块(电压/电流信号传感器)

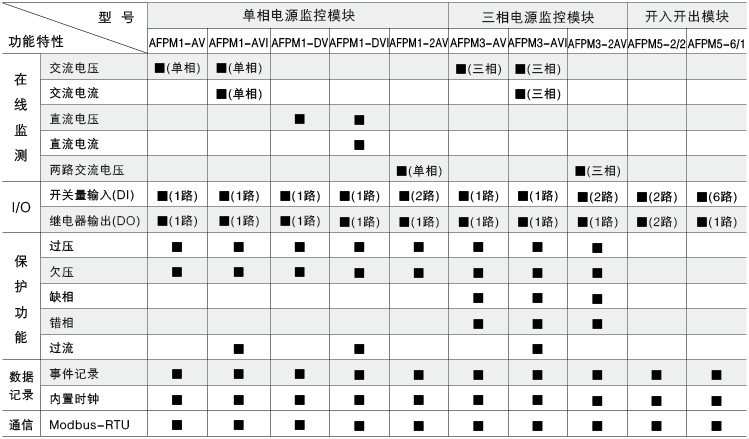

3.1 电源监控模块选型
3.2 监控模块介绍
3.2.1 AFPM1-***、AFPM1-***I、AFPM1-DV、AFPM1-DVI、AFPM1-2***单相电源监控模块
3.2.1.1 功能
●实时监测一路单相交流电压/电流、一路直流电压/电流、或两路单相交流电压；
●具有过压、欠压、过流（仅限具有电流检测产品）报警；提供一路或两路（仅限监控两路单相交流电压产品）开关量输入功能，可监测开关状态；
●提供一路继电器输出，可连接报警控制回路；
●具有事件存储功能，报警器能够记录报警发生的时间、类型、参数，根据报警记录可以分析现场情况，为消除故障提供依据；
●采用现场总线通信技术，上位机管理软件可以时刻监控现场的运行情况，及时发现报警信息。通过RS485接口，标准MODBUS协议可以与各种标准系统相连；
●集成度高，网络化，智能化程度高，动作特性合理；

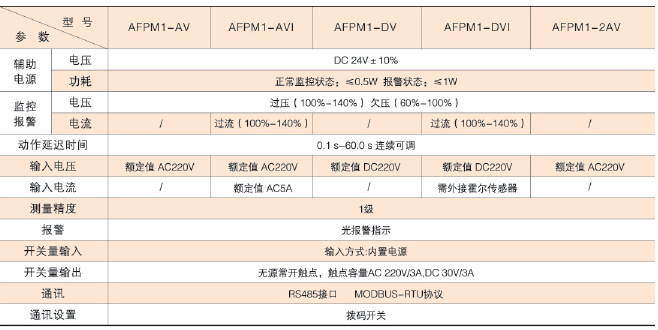

3.2.1.2 技术参数

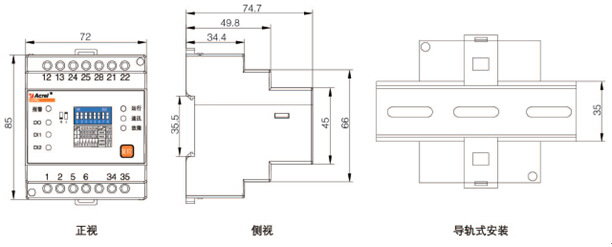

3.2.1.3 外形及安装尺寸(mm)

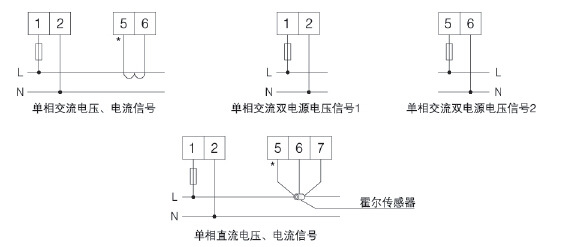

3.2.1.4 接线端子
3.2.3 AFPM5-2/2、AFPM5-6/1开关量模块
3.2.3.1功能
●提供两路或六路开关量输入功能，可检测开关状态；
●提供一路或两路继电器输出，可连接报警控制回路；
●具有事件存储功能，报警器能够记录报警发生的时间、类型、参数，根据报警记录可以分析现场情况，为消除故障提供依据
●采用现场总线通信技术，上位机管理软件可以时刻监测现场的运行情况，及时发现报警信息。通过RS485借口，标准MODBUS协议可以与各种标准系统相连；
●集成度高，网络化，智能化程度高，动作特性合理；
