1 概述
AFPM系列消防设备电源监控系统能够对消防设备的电源进行实时的监控，通过检测消防设备电源的电压、电流、开关状态等有关设备电源信息，从而判断消防设备电源是否有断路、短路、过压、欠压、缺相、错相以及过流（过载）等故障信息并报警、记录的监控系统。此系统具有可靠性、实时性并具有数字化、智能化、网络化、自动化和连续监控的特性。实时反映出被监控设备电源的状况，并集中显示，从而可以有效避免在火灾发生时，消防设备由于电源故障而无法正常工作的危急情况，***大限度的保障消防联动系统的可靠性。
适用于智能楼宇、高层公寓、宾馆、饭店、商厦、工矿企业、******消防单位以及石油化工、文教卫生、***、电信等领域，符合GB 28184-2011 《消防设备电源监控系统》及GB 25506-2010 《消防控制室通用技术要求》的标准。
2 适用环境
●工作温度：-10℃~+55℃
●储存温度：-20℃~+70℃
●相对湿度：≤95%不结露
●海拔高度：≤2500m
●污染等级：Ⅲ级，安装类别：Ⅲ级
3系统功能
3.1 监控报警
●被监控设备电源回路开关状态
●被监控设备电源的工作状态（电压、电流及报警状态信息）
●报警响应时间：≤30s
●报警声信号：可手动消除，当再次有报警信号输入时，能再次启动
●报警光信号：红色LED指示灯常亮
3.2 故障报警
●监控器与模块（电压/电流信号传感器）之间的连接线断路、短路
●监控器主电源欠压（≤80%主电源电压）或过压（≥110%主电源电压）
●监控器与其分体电源间连接线断路、短路
●当监控器出现以上故障时，能发出与监控报警信号有明显区别的声光故障报警信号
●故障报警响应时间：≤100s
●故障报警声信号：手动消除，当再次有报警信号输入时，能再次启动
●故障报警光信号：***LED指示灯常亮
●故障期间，非故障回路的正常工作不受影响
3.3 控制输出
●对个别或全部被监控设备的报警继电器进行远程遥控操作
●监控器报警控制输出：常开无源触点，容量：AC250V 3A或DC30V 3A
●监控器控制输出：常开无源触点，容量：AC250V 3A或DC30V 3A
3.4 自检
●连接检查：通信线路及分体电源线路的断路、短路
●设备自检：手动检查或系统自检
●自检耗时：≤60s
3.5 报警记录
●记录1000条相关故障报警信息
●报警类型：故障类型、发生时间、故障描述
●报警事件查询
●报警记录打印
3.6 操作分级
●日常值班级：可进入软件界面查看实时监测情况、消除报警声音和查询报警记录
●监控操作级：可操作除针对系统本身的信息维护外的其他操作
●系统管理级：可操作系统的任何一个功能模块
4 电源监控模块（电压/电流信号传感器）
4.1 电源监控模块选型
4.2 监控模块介绍
4.2.2 AFPM3-***、AFPM3-***I、AFPM3-2***三相电源监控模块
4.2.2.1 功能
●实时监测一路三相交流电压/电流、或两路三相电压；
●具有过压、欠压、缺相、错相、过流（仅限具有电流检测产品）报警；
●提供一路或两路（仅限监控两路三相交流电压产品）开关量输入功能，可监测开关状态；
●提供一路继电器输出，可连接报警控制回路；
●具有事件存储功能，报警器能够记录报警发生的时间、类型、参数，根据报警记录可以分析现场情况，为消除故障提供依据；
●采用现场总线通信技术，上位机管理软件可以时刻监控现场的运行情况，及时发现报警信息。通过RS485接口，标准MODBUS协议可以与各种标准系统相连；
●集成度高，网络化，智能化程度高，动作特性合理；

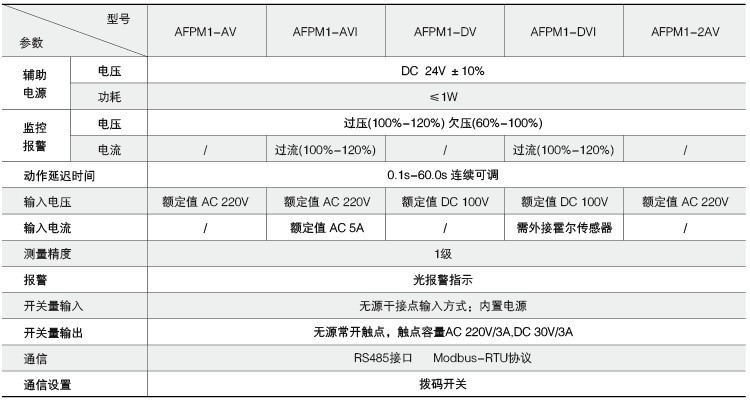

4.2.2.2 技术参数
4.2.2.3 外形及安装尺寸

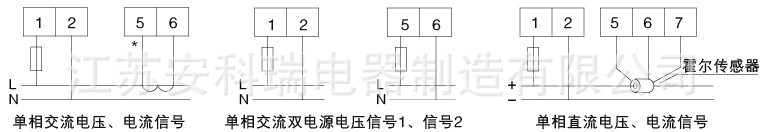

4.2.2.4接线端子
