热式气体质量流量计具有如下技术优势：
●真正的质量流量计，对气体流量测量无需温度和压力补偿，测量方便、准确。可得到气体的质量流量或者标准体积流量。
●宽量程比，可测量流速高至100Nm/s底至0.5Nm/s的气体，可以用于气体检漏。
●抗震性能好使用寿命长。传感器无活动部件和压力传感部件，不受震动对测量精度的影响。
●安装维修简便。在现场条件允许的情况下，可以实现不停产安装和维护。（请参见安全注意事项）
●数字化设计。整体数字化电路测量，测量准确、维修方便。
●采用RS-485通讯，或HART通讯，可以实现工厂自动化、集成化。
二、技术参数
|
测量介质 |
各种气体（***气除外） |
|
|
管径范围 |
DN10~4000mm |
DN25~2000mm |
|
流速范围 |
0.5~100Nm/s |
|
|
准确度 |
&plu***n;1% |
|
|
工作温度 |
传感器：常温型-10~+200℃ 高温型：-10~+350℃ 转换器：-20~+45℃ |
|
|
工作压力 |
介质压力≤2.5MPa |
介质压力≤4MPa |
|
供电电源 |
一体机（DC 24V或者AC220V≤18W） 分体式（AC220V≤19W） |
|
|
响应速度 |
1s |
|
|
输出信号 |
4-20mA（光电隔离，***大负载500Ω） RS-485（光电隔离），HART协议 |
|
|
管道材质 |
碳钢、不锈钢、塑料等 |
|
|
显示 |
一体型：四行 汉字液晶显示 |
|
|
显示内容 |
质量流量、标准体积流量、累积流量、标准时间、累积运行时间，介质温度，标准流速等 |
|
|
一次表防护等级 |
IP65 |
|
|
传感器材质 |
不锈钢 |
不锈钢、碳钢 |
三、工作原理
JD-RS热式气体质量流量计的传感器部分由二个精密铂热电阻组成(见图一所示)。该电阻封装在不锈钢管内，
与流体介质不直接接触，但有良好的传热性能。其中一根较短的为介质温度传感元件；另一根为加热元件。
当气体流过加热元件时．将热量带走．带走的的热量与流体的流速和流体的密度成正比。

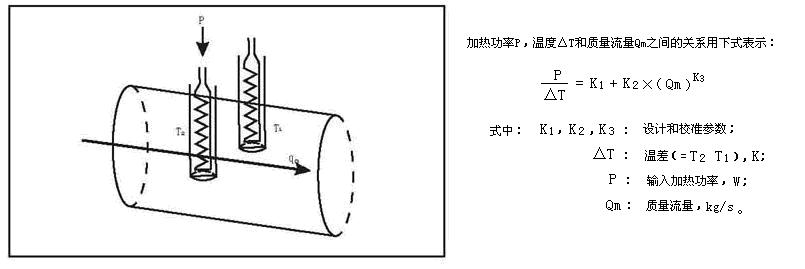

流量计由两个温度传感器组成(见图二)。
一定量的加热功率P施加至其中一个传感器上．使其温度升高至被测值T2。另一个传感器测量气体温度T1。
根据被加热器传感器和气体的温差(△T2T1)和所加热功率P就可以确定气体的质量流量。
这被称为金氏定律。K1和K2取决于传感器的几何尺寸和气体特性，如热导率、粘度和比热容。K3与雷诺数有关。
这些系数的数值是流量计和气体所特有的，因此ITMF流量计必须根据所要测量的气体进行校准。在实际应用中，
测量气体质量流量的方法有两种：恒定功率法或恒定温差法。
为了保持Ts与Ta之间固定的温差，电路必须向加热元件提供更多的功率。电路中输出功率的大小，
直接与流体的质量流量有关，通过测量电路的输出功率可得到对应的质量流量。由于加热元件上的热量
主要是由气体分子流动带走的，而不是热传导的作用。所以这种流量计在一定工况范围内几乎与流体的成份无关。
四、外形尺寸
1、小口径热式质量流量计尺寸
2、管道式热式质量流量计尺寸
3、管道式热式质量流量计配对法兰尺寸
4、插入式热式质量流量计尺寸
5、热式质量流量计分离尺寸
五、安装的一般要求
1、仪表安装要求上游有15D(管道内径)的直管段，下游有5D的直管段。
2、当前直管不能满足时可以在上游加装整流器，整流器与仪表间有3D的直管段。
3、仪表安装处的管道内壁应光滑清洁，无明显凹痕。积垢和起皮等缺陷。流量调节阀应装在流量计的下游。
4、仪表安装处应远离热源。
5、仪表水平或垂直安装均可。
6、对不满足直管段的大管道{含矩形管道)，可以用速度面积法校正。
7、小口径φ6．φ12无直管要求。
