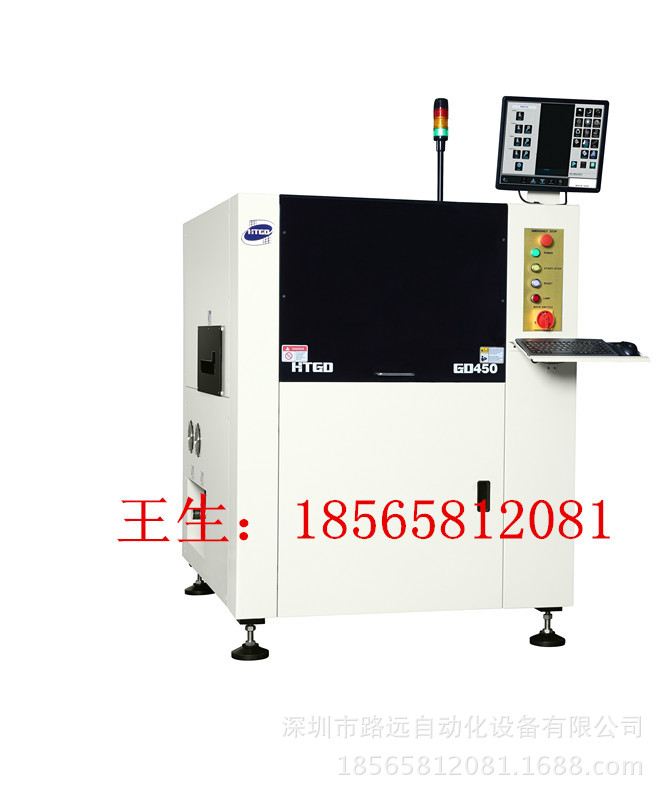

和田古德全自动印刷机GD450 自动印刷机品牌 西乡***T贴片
|
GD450 技术规格: |
|
|
PCB 参数 |
|
|
***大板尺寸 (X x Y) |
450mm x 320mm |
|
***小板尺寸 (Y x X) |
50mm x 50mm |
|
PCB厚度 |
0.4mm~6mm |
|
翘曲量 |
PCB对角线 1% |
|
***大板重量 |
6Kg |
|
板边缘间隙 |
Up to 3mm 构形至 3 mm |
|
***大底部间隙 |
16mm |
|
传送速度 |
1500mm/秒Second(Max) |
|
距地面的传送高度 |
900&plu***n;40mm |
|
传输方式 |
一段式运输导轨 |
|
PCB 夹持方法 |
顶部平行四边行压板机构压平,软件可调压力的弹性侧压,底部多点局部真空或整体吸腔式真空 |
|
板支撑方法 |
磁性顶针,等高块，专用的工件夹具 |
|
印刷参数 |
|
|
印刷头 |
两个***直联的马达驱动 |
|
模板框架尺寸 |
370mm x 470mm~737 mm x 737 mm |
|
***大印刷区域(XxY) |
450mm x 320mm |
|
***类型 |
钢***(角度45°/55°/60°按印刷工艺匹配选择)[胶***/选项] |
|
***长度 |
220mm~500mm |
|
***高度 |
65&plu***n;1mm |
|
***片厚度 |
0.25mm 涂层 |
|
印刷模式 |
单或双***印刷 |
|
脱模长度 |
0.02 mm - 12 mm |
|
印刷速度 |
6 mm/sec - 200 mm/sec |
|
印刷压力 |
0.5kg - 10Kg |
|
印刷行程 |
&plu***n;200 mm(从中心) |
|
影像参数 |
|
|
影像视域 (FOV) |
6.4mm x 4.8mm |
|
平台调整范围 |
X,Y:&plu***n;7.0mm,θ:&plu***n;2.0°. |
|
基准点类型 |
标准形状基准点 (见***EMA 标准)，焊盘 /开孔 |
|
摄像机系统 |
单独照相机 , 向上 / 向下单独成像视觉系统,几何匹配*** |
|
性能参数 |
|
|
影像校准重复精度 |
&plu***n;12.5micron/微米 (&plu***n;0.0005") @6 σ，Cp≥2.0 |
|
印刷重复精度 |
&plu***n;25 micron/微米 (&plu***n;0.001") @6 σ，Cp ≥ 2.0 |
|
循环时间 |
≤7.5s |
|
换线时间 |
≤5mins |
|
设备 |
|
|
功率要求 |
AC220V&plu***n;10%,50/60HZ,15A |
|
压缩空气要求 |
4~6Kg/cm2, 10.0 直径管 |
|
操作系统 |
Windows XP |
|
外观尺寸 |
1140mm x 1400mm x 1480mm |
|
机器重量 |
1000Kg |
