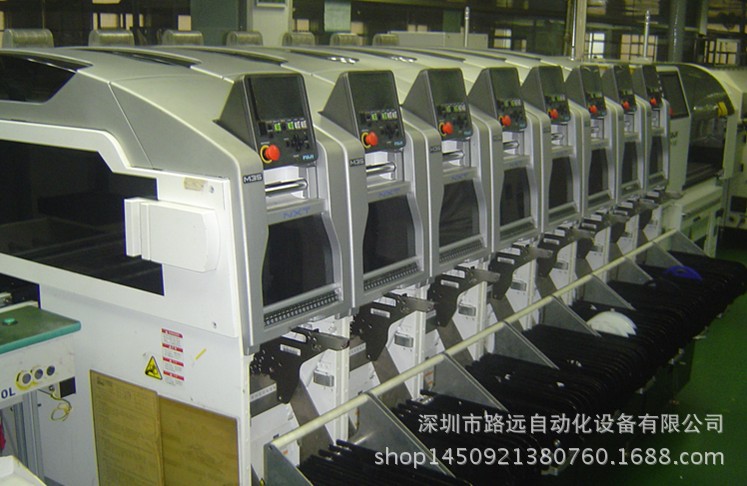

M3 IIIM6 III
| 対象电路板尺寸(L × W) | 48mm×48mm～250mm×510mm（双搬运轨道規格） 48mm×48mm～250mm×610mm（単搬运轨道規格） ※双搬运轨道(Ｗ)时***大280 mm, 超过280mm时変为単搬运轨道搬运。 |
48mm×48mm～534mm×510mm（双搬运轨道規格） 48mm×48mm～534mm×610mm（単搬运轨道規格） ※双搬运轨道(Ｗ)时***大280 mm, 超过280mm时変为単搬运轨道搬运。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 元件种类 | MAX20种类（8mm料帯換算） | MAX45种类（8mm料帯換算） | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 电路板加载时间 | 双搬运轨道：连续运转时O sec, 単搬运轨道:2.5 sec (M3 III各模组间搬运), 3.4 sec(M6 III各模组间搬运) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 贴装精度/涂敷位置精度 (以基准***点为基准) ※贴装精度是在本公司条件下的测定结果。 |
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 产能 ※产能的数值是在本公司条件下的测定结果。 |
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 対象元件 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 模组宽度 | 320mm | 645mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 机器尺寸 | L：1295mm（M3 III×4, M6 III×2） / 645mm（M3 III×2, M6 III） W：1900.2mm H：1476mm |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Dyna工作头 (DX)
| 吸嘴数量 | 12 | 4 | 1 | |
| 产能（cph） | 25,000 元件有无确认功能ON: 24,000 |
11,000 | 4,700 | |
| 対象元件尺寸 （mm） |
0402～7.5×7.5 高度：***大3.0mm |
1608～15×15 高度：***大6.5mm |
1608～74×74 （32×100） 高度：***大25.4mm |
|
| 贴装精度 (以基准***点为基准) |
&plu***n;0.038（&plu***n;0.050）mm （3σ）cpk≧1.00※ ※土0.038mm是在敝公司***佳条件下的矩形芯片元件实装（高精度调整）结果。 |
&plu***n;0.040mm （3σ）cpk≧1.00 | &plu***n;0.030mm （3σ）cpk≧1.00 | |
| 元件有无确认功能 | ○ | × | ○ | |
| 元件 包装 |
料帯 | ○ | ○ | ○ |
| 料管 | × | ○ | ○ | |
| 料盘 | × | ○ | ○ | |
元件供应装置
| 智能供料器 | 对应4??8??12??16??24??32??44??56??72??88??104 mm 宽度料帯 |
| 管裝供料器 | ４≦元件宽≦15mm(6≦料管宽≦18mm), 15≦元件宽≦32mm(18≦料管宽≦36mm) |
| 料盘単元 | 对应料盘尺寸 135.9 × 322.6mm(JEDEC规格)(料盘単元-M), 276×330 mm (料盘単元-LT), 143×330 mm (料盘単元-LTC) |
选项
| ●料盘供料器 ●PCU II（供料托架更换単元） ●MCU (模组更换単元) ●管理电脑置放台 ●FUJI CAMX Adapter ●Fujitrax |
