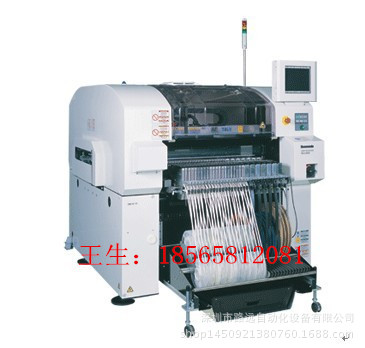

日本松下多功能机CM101 泉州SMT贴片加工
松下贴片机 日本贴片机
|
机种名 |
CM101-D |
|
型号 |
NM-EJM5B |
|
基板尺寸（mm） |
L50 × W50 ～ L460 × W360 |
|
高速贴装头 |
12支吸嘴 |
|
贴装速度 |
0.144s/芯片 (A-2型) |
|
贴装精度 |
±40 μm/芯片 (Cpk≥1) |
|
元件尺寸（mm） |
0402芯片 *1 ～ L12 × W12 × T6.5 |
|
通用贴装头 |
LS8支吸嘴 |
|
贴装速度 |
0.19s/芯片 (A-0型) |
|
贴装精度 |
±50 μm/芯片，±35 μm/QFP 24mm～50mm，±50μm/QFP<24 mm (Cpk≥1) |
|
元件尺寸（mm） |
0402芯片 *1 ～ L100 × W50 × T15 *5 |
|
多功能贴装头 |
3支吸嘴 |
|
贴装速度 |
0.8s/QFP (B-0型) |
|
贴装精度 |
±35 μm/QFP (Cpk≥1) |
|
元件尺寸（mm） |
0603芯片 ～ L100 × W90 × T25 *6 |
|
基板替换时间 |
约4.0s（背面没有贴装元件时） |
|
电源 |
三相AC200、220、380、400、420、480V 1.4kVA |
|
空压源*2 |
0.5MPa、150L/min (A.N.R.) |
|
设备尺寸*2（mm） |
W1530 × D1807 × H1430 *3 |
|
重量 *4 |
1720kg |
生产能力25，000CPH
编辑· 用Multi Head与高速?高精度识别系统、1个Head（1个Beam)的实现高速搭载。
最大140个品种/8mm的元件搭载
编辑· 可以整体搭载品种适应的Feeder进行生产。
作为CM系列的互换性
编辑· 确保Tape Feeder?Head等的与CM系列的互换性。
适应顾客规模扩大的连续性
编辑· 可以确保与CM系列前机种的连续性；
· 可以对应生产规模的扩大,最佳的初期投资。
纳入后的进化性也与CM系列同步
编辑· 用必要最低限度的投资，实现Head交换和在CM系列培育的最新技术的展开等在纳入后的进化。
