数据中心电源监控解决方案
1 概述
随着数据中心的迅猛发展，数据中心的能耗问题也越来越突出，有关数据中心的能源管理和供配电设计已经成为热门问题，***可靠的数据中心配电系统方案，是提高数据中心电能使用效率，降低设备能耗的有效方式。
2 参照标准
YD/T 939-2005 《传输设备用电源分配列柜》
YD/T 585-1999 《通***配电设备》
YD/T 944-2007 《通信电源设备的防雷技术要求和测试方法》
YD/T 638.3-1998 《通信电源设备型号命名方法》
5 精密电源配电柜

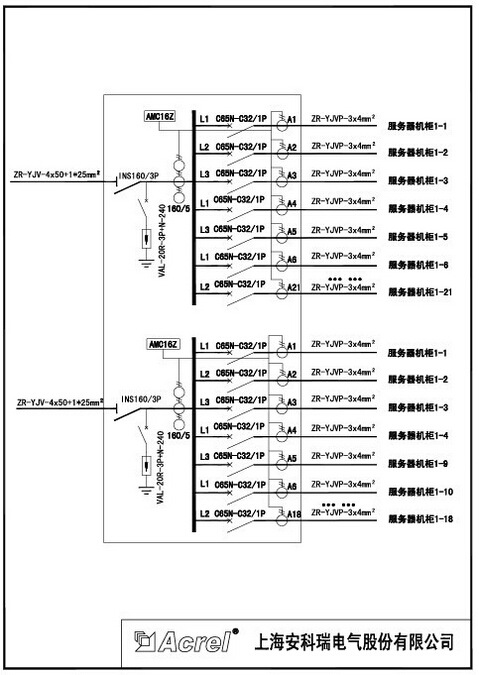

ADPF电源配电柜针对数据中心机房能源监控要求，综合采集所有能源数据，通过显示单元，实时反映电能质量数据，实现对整个配电系统的实时监控和运行质量的有效管理。帮助用户优化网络数据中心，加强能耗管理，提高服务器机架运行效率，为实现***绿色IDC提供可靠保障。

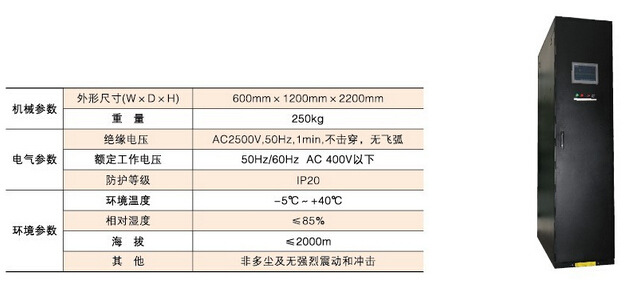

5.1 技术参数

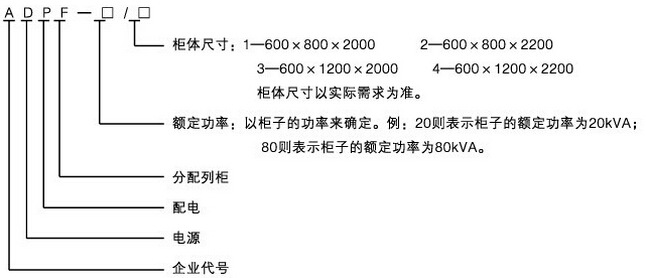

5.2产品命名规则
5.3 主要特点
l 柜体采用优质冷轧钢板制作，表面静电喷涂，美观大方
l 采用模块化、标准化设计，配置灵活，生产方便
l 柜体内部布线方便、可靠、美观
l 监测两路交流市电输入（三相四线制）或UPS输入的全部电参数（包括电压、电流、功率、功率因数、电度、频率等）
l 监视馈出开关状态、交流输入状态、熔丝状态以及防雷器状态，并在故障时及时报警
l 柜面配置彩色触摸屏，形象显示数据，并可通过RS485接口与上位机进行通信，实现数据采集、储存、查询以及转发
5.4 安装
l 安装环境必须满足技术参数中所列环境要求，如需在此外环境中使用，请咨询上海安科瑞电气股份有限公司
l 注意安装表面必须符合承重要求
l ADPF前后开门，采用正面操作、后面维护，应在ADPF的正面和后面分别预留800mm操作维护空间
l ADPF应安装固定于水泥地面或安装支架上（请勿吊装，否则会造成柜体结构变形或者损坏）
5.5 接线
l ADPF顶部和底部均提供进线孔，用户可根据现场需要采用上进线或下进线
l 如果进出线过多或过粗导致进线孔位不够用，可将整块挡板拆下以便走线；如需拆下挡板进行走线，接线完毕，用户需自备防火泥封堵进线孔
l 机柜内壁左右两侧各提供一根扎线梁，柜内走线时，需使用扎线梁上的扎线孔将电缆绑扎固定
l 用户应在机柜外部配置电缆固定支架固定电缆和支承电缆重量，柜内接线端子不能作为电缆连接受力件
5.6 操作显示面板
通过操作显示面板，用户可方便地了解ADPF的工作状态，查询所有ADPF的参数和告警信息，并进行相关设置。ADPF柜体内显示面板选用***通泰的TPC7062 。
l 高清：800 × 480分辨率，体验精致、自然、通透
l 真彩：65535色数字真彩，丰富的图形库，享受***震撼画质
l 可靠：抗干扰性能达到工业III级标准，采用LED背光，寿命长
l 配置：AR***内核、400M主频、64M内存、128M存储空间
l 环保：低功耗，整机功耗仅6W ，发展绿色工业，倡导能源节约
6 产品介绍
6.1 APMD710电能质量检测仪表

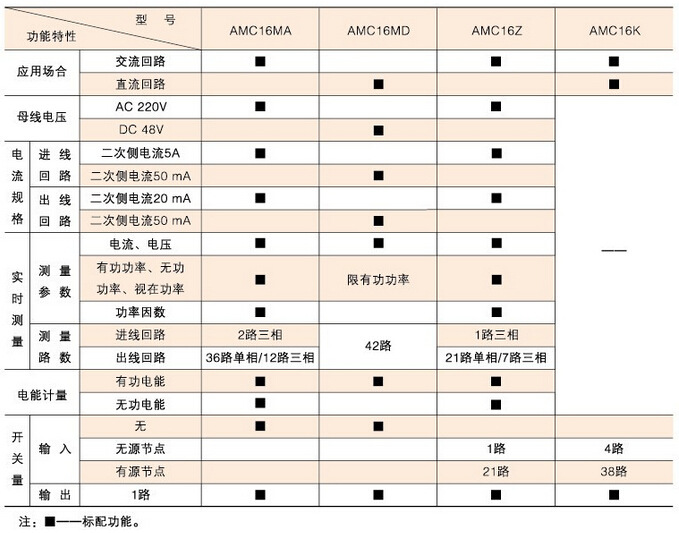

6.2 AMC16系列多回路监控仪表

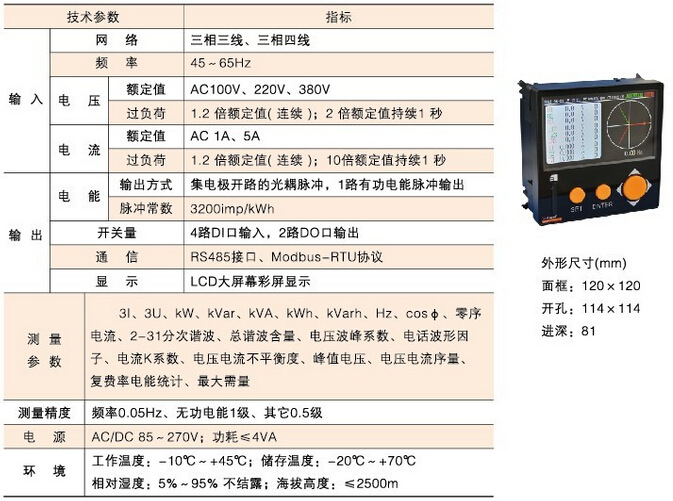

l技术参数

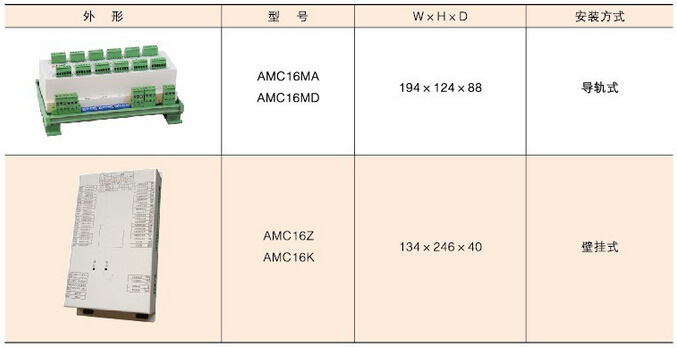

l外形及尺寸（mm）
6.3 AMC16B系列多回路监控仪表

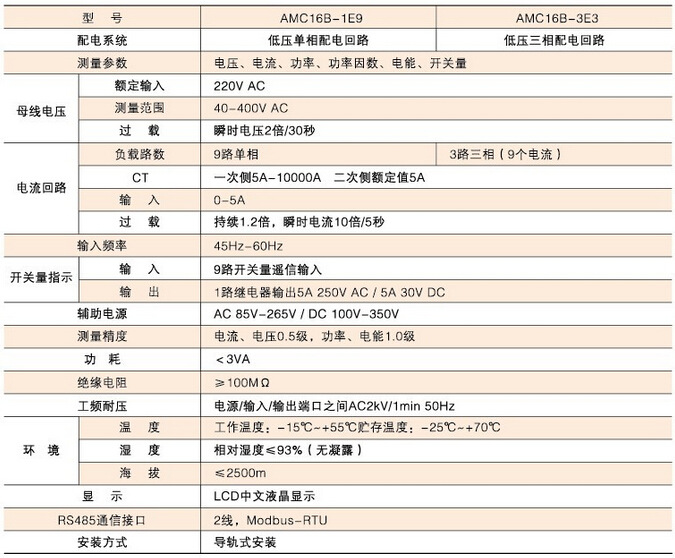

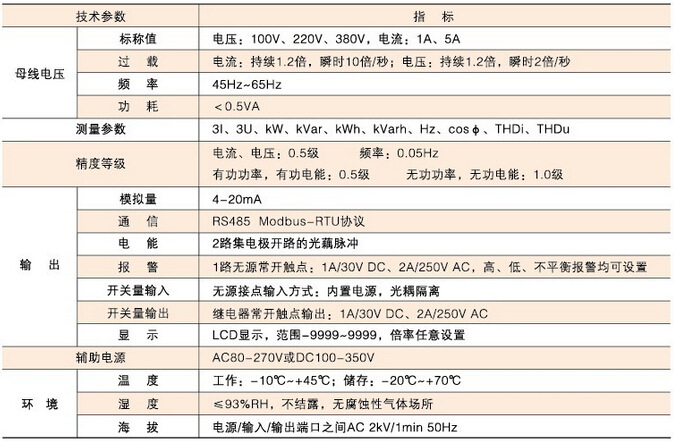

技术参数

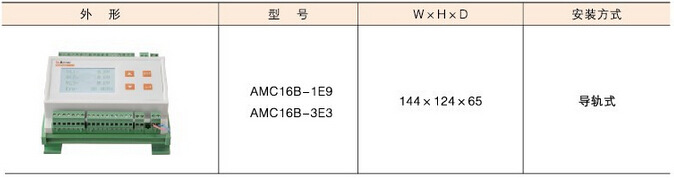

l外形及尺寸（mm）

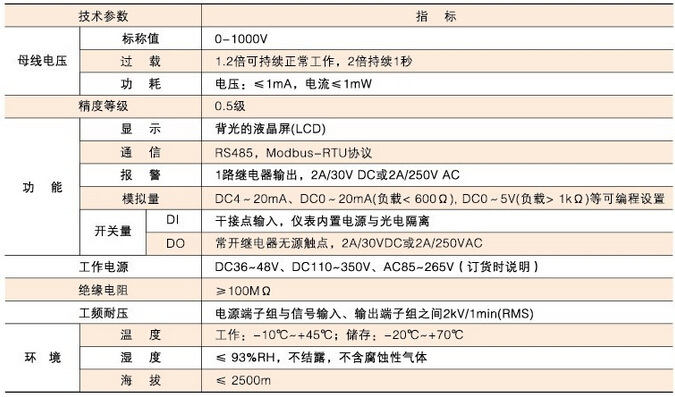

6.4 PZ系列可编程智能电测仪表

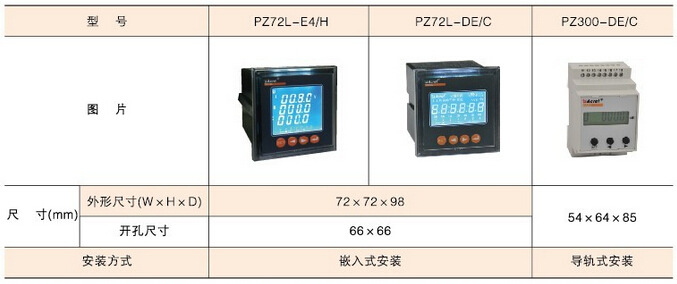

lPZ72L-E4/H交流电能表

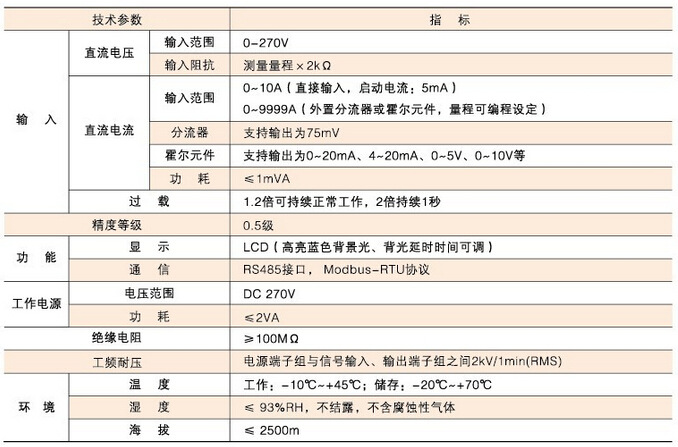

lPZ72L-DE/C嵌入式直流电能表
lPZ300-DE/C导轨式直流电能表
l外形及尺寸（mm）
6.5 附件
1.AKH-0.66-Z型电流互感器
l产品特点
专利产品，翻盖式设计，外形美观，接线方便。外壳材料选用透明聚碳酸酯，一次电流10-250A，输出为5A、1A、20mA、50mA等电流信号。作为交流电流信号采集元件，可减小电流互感器安装空间和接线的烦琐，为用户降低成本。

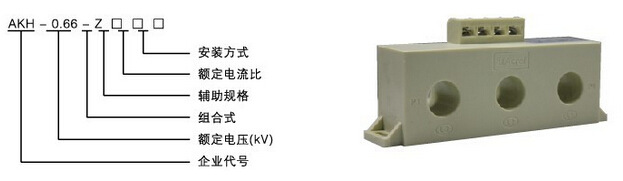

l型号说明

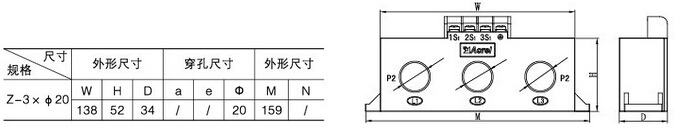

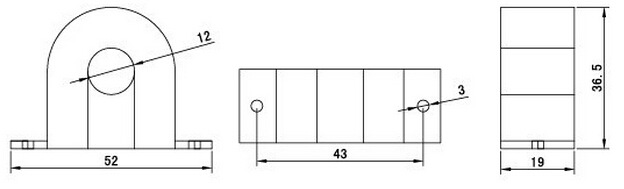

l规格尺寸（mm）
2.AKH-0.66W-12系列微型电流互感
l产品特点
该产品为方圆型，一次电流10-100A，输出为20mA等小电流信号，与我公司生产的AMC16多回路电力仪表配套使用，产品具有体积小，精度高，带载能力强，安装方便等优点，为用户实现多回路监控节约成本。

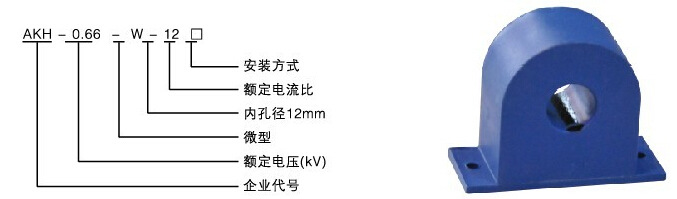

l型号说明
l规格尺寸（mm）
3.AKH-0.66K-Φ20开口电流互感
l产品特点
专利产品，外形美观，接线方便。一次电流2-75A，输出为2mA、5mA、10mA、20mA、30mA、50mA等电流信号，上盖材料选用透明聚碳酸酯，能清楚看到二次引线接线情况。

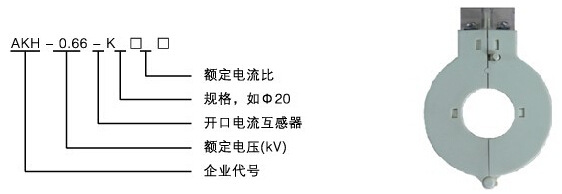

l型号说明

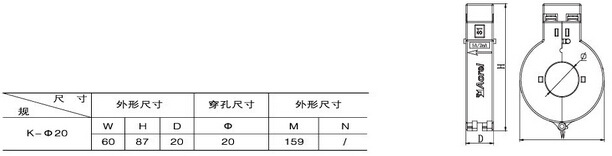

l规格尺寸（mm）
4.HNC-100LT霍尔传感器
l产品特点
HNC-100LT霍尔传感器额定测量电流为DC 100A（线性范围为0~&plu***n;150A DC）
输出电流为50mA&plu***n;0.6%，超出100A，则另选型号，有0~2000A可供选择。
注：配霍尔传感器时应外配一个开关电源，&plu***n;15V/2A，输出，推荐KDYA-50A
7 应用案例
