BAY51-Q36防爆荧光灯

一、使用范围

1. 1. ***性气体环境：1区、2区
2. 2. 可燃性粉尘环境：21区、22区
3. 3. 适用于ⅡA、ⅡB、ⅡC类***性气体环境
4. 4. 适用于温度组别：T1—T4（80℃）
5. 5. 适用于防护要求较高、潮湿的场所
6. 6. 广泛应用于海注工程各类作业平台、各类***、***运输船、***品码头等***区域作工作及场景照明之用；

二、主要技术参数

输入电压  AC96V ～AC254V  50/60Hz

防爆标志      II 2G ExdeqⅡCT4 Gb/    II2D Ex t IIIC T80℃ Db IP66

防护等级  IP66                      防腐等级  WF2

光源功率：2X18W   T8灯管

三、配装光源性能

光源种类          额定功率            光通量（lm）     灯管寿命(h)

T8双脚荧光灯管       18×1、18×2、        1050/2100     13000

四、执行标准：

 GB3836.1、GB3836.2、GB3836.3、GB3836.7、GB12476.1、IEC60079-0、IEC60079-1、IEC60079-7、IEC60079-5、IEC61241-0、IEC61241-1、EN60079-0、EN60079-1、EN60079-7、EN60079-5、EN61241-0、EN61241-1

五、产品特点和优势

1. 1. 本产品外壳为增安型结构，内部元件采用防爆型元件，整台产品为复合型防爆结构，防爆性能可靠；
2. 2. 外壳采用玻璃纤维增强不饱和聚酯树脂（***C）高精度钢模压制而成，具有高强度，耐冲击，防老化，不变形，抗静电等优点,绿色环保；
3. 3. 外壳采用了同行业中***的10000克注塑机压制而成，保证壳体尺寸精度。采用    了嵌入挤压式密封结构以及全内扣式锁紧装置（见附图3），壳、盖密封接合面采用多条锁结构均匀衔扣合，调整弹簧能自动调整密封效果，两边有多爪锁紧，并且灯罩上的防水止口高，产品的防水防尘等级高；
4. 4. 灯罩采用优质聚碳酸脂（PC）材质压制而成，具有透光性高，不易变色，耐冲击、防腐蚀等优点（见附图6）；
5. 5. 灯管采用飞利浦T8双脚灯管（见附图1），***节能，可大大节省用户的维修费用。
6. 6. 灯具采用曲路密封式结构，具有较强的防水、防尘功能；
7. 7. 采用双向压紧方式，并具有自动锁紧功能，随着密封条回弹率的下降内置齿轮锁紧结构自动将灯具进一步压紧；
8. 8. 内装专用防爆镇流器为***电子式防爆镇流器(见附图2)，金属外壳，具有快速启动，断电保护，漏电保护，灯管漏气保护等多项保护功能，因此，防爆性能强，并且功率因数达0.95以上。对低质量电源适应性强，工作电压在96-254V之间均可可靠工作，低压起动性能好、且为恒功率、无噪声、无频闪、***节能；
9. 9. 本灯具设有开盖自动断电联锁装置(见附图4)，安全保障系数高，开关采用隔爆型***元件；
10. 10. 具有快速开盖性能，用户维修、检测、更换灯管时方便、快捷；
11. 11. 当灯具要求配应急功能时，应急装置内置于灯具内部,应急灯配带***应急装置及免维护镍镉电池组，成为事故应急及正常照明两用灯，应急时间不小于90分钟，应急装置所配电池性能可靠，具有过充电和过放电保护功能，可实现充放电1000多次。
12. 12. 本灯具配置左右二个进出线防爆电缆密封接头，供用户进出线；
13. 13. 本灯具有多种安装可供选择，如：吊链式，吊杆式，吸顶式，法兰式，护栏式，弯杆式，壁式等等，所有安装尺寸与我公司老型产品通用，钢管、电缆布线均可；
14. 14. 开盖钥匙可360°旋转，钥匙插入后，旋转90°（左右旋转均可）后开盖位置，再旋转90°（左右旋转均可）后为合盖位置，避免误操作而损坏产品（见附图5）；

15、外露紧固件均为优质不锈钢材质。

六、安装方式

吸顶式（x）、吊杆式1（g1）、吊杆式2（g2）、吊链式（L）、壁式（b）、法兰式（f）、

护栏式（h）、弯杆式（w）

七、特***片

    超长寿命灯管               高性能防爆电子镇流器    联动***机构

图1                    图2                   图3

图4                    图5                  图6

形程开关                      开盖钥匙           聚碳酸脂透明罩

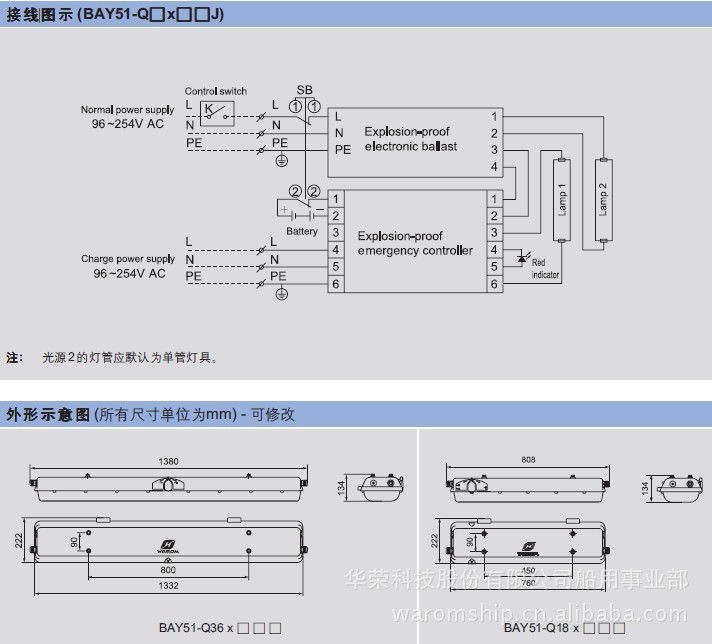

八、外形示意图
