德国ERICHSEN590在线涂层测厚仪
应用
LayerScan590 测量系统用于粉末涂料,油
漆以及热喷涂行业进行品质及工艺控制。其***大
的优点在于可以在生产过程中提前测量涂层厚
度,甚至是工件上未固化的粉末涂料或湿油漆
LayerScan590 可以在喷涂后立即进行测,
测量过程中无需接触工件,无需***工件,量程

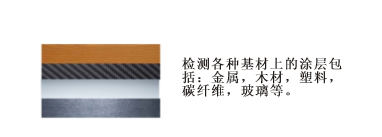

为 1微米-1毫米。测量结果***,不受涂料颜色,
基材外形和材质影响。它根据涂料的热阻特性进
行测量
功能强大,使用简单, LayerScan可以有效地
提高工件质量,同时优化喷涂工艺,提***率
测量原理
独有的非***性非接触式涂层测厚专利技
术,利用******的红外测温镜头 (ATO)以及数字
信号传输 (DSP)技术。
通过独有专利的算法分析产品表面温度的动
态变化过程确定涂层厚度及其它特性,***测
量,重复性好。

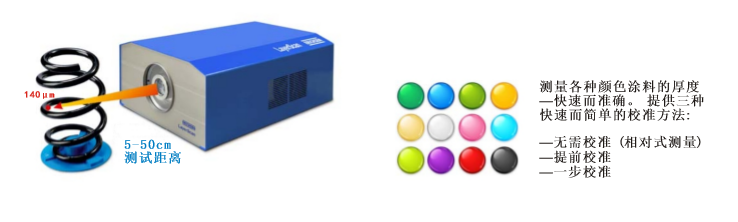

LayerScan590 利用红外测温镜头测量涂层
厚度,无需***产品,无需接触产品,测量距离

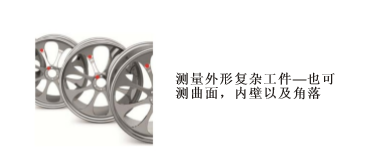

为5—50cm。所以可以检测各种不同形状和尺寸的
产品,可以在任何生产环境下使用。
设计原理和功能

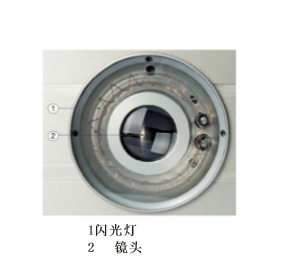

测温镜头外围为电脑控制的脉冲闪光灯,测量
过程中闪光灯会对所测的涂层进行加温。
镜头里有一个***的红外感应器远程监测涂层
表面温度变化过程。
涂层表面温度的降低的动态变化过程具有特
性,它受到涂层厚度以及基材材料的热特性影响。
涂层越薄(假定其热导性比基材低),表面温
度降得就越快。表面温度随着时间的变化过程将提
供涂层厚度的有关信息。
不仅是涂层厚度,涂层的热阻性,导热性以及
热扩散性都可以快速而准确的测量。

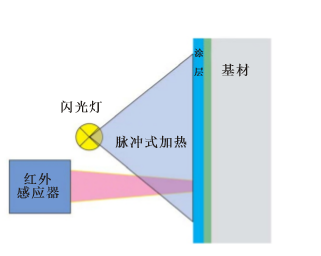

测量原理结构图
******测量点
另外也可根据产品的形状,质量标准和工艺要
求调整检测面积.所以可以******工件上的想要测
量的位置,***小可达 2 - 4 mm²

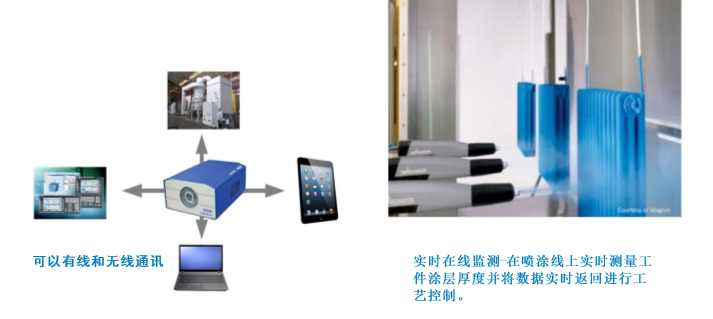

生产线监测
LayerScan 可以离线也可以在线测量.所以你
可以在实验室使用也可以在工厂喷涂生产线上使
用
