ERICHSEN471冲击折曲试验仪
目的和应用
弯曲和冲击试验仪用于测量轻金属片，管状
材料上涂层的柔韧性和抗冲击性。测试模拟冲击、
卷边、弯曲等类似操作
测试原理
一块弯曲涂层金属片受到一个指定的冲击力，
在板上的圆形弯曲被挤压成一个锥形。测试用于
判定涂料***发生时的弯曲直径
设计和功用

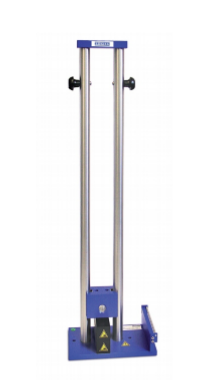

471型弯曲和冲击试验仪由2根垂直的管构成，
用于引导一个2300(100g)的冲击工具在650mm 5mm 的高度落下，
一个特别设计的平台用于放置测试样 板。
仪器基座上安装有一根用于弯曲样片的5mm的
圆杆
测试程序
涂层金属样板(50X140mm)在圆锥上弯曲180°，
涂层面向外。冲击工具安装在顶部的两根支持针之
间，测试板放在平台上，一侧接触停止板，
然后将 冲击工具松开
评估
100克 ***铜 (CuSO X5H O)
50克 柠檬酸
0.5毫升 *** (浓 比重1.84)
此三种化学物质溶于1升蒸馏水中，将测试板
浸入溶液中5分钟后用水冲洗干净。任何涂层的破
坏将以线条或腐蚀点的形式出现
测试结果
腐蚀线的长度以mm度量，从起始点到弯曲点
(***大曲率)，线越短，涂层质量越好
技术数据
尺寸：
宽约250 mm
深约170 mm
高约850 mm
净重：约18 kg
样板尺寸：50X140 mm
厚度：0.10~0.35 mm
